Для надежной фиксации труб или кабеля греющего контура на полистирольном основании при монтаже теплого пола используются различные крепежные элементы. Среди них особой эффективностью выделяются якорные скобы, которые предназначены для работы с жесткими основаниями. В этой статье мы подробно рассмотрим этот тип крепления, его конструктивные особенности, а также дадим рекомендации по выбору и применению.
Что такое якорная скоба?
Якорные скобы надежно удерживают трубы в заданном положении.
Крепление труб с помощью скоб осуществляется по проверенным методикам, которые могут быть ручными или полуавтоматическими. Этот способ особенно эффективен на поворотах и изгибах длинных тепловых контуров. На прямых участках крепеж устанавливается с шагом около 50 см, а в зонах изгибов интервал сокращается до 10 см для обеспечения максимальной надежности. Соблюдение этих расстояний гарантирует качественную фиксацию и продлевает срок службы системы.
Изготовленные из высокопрочных материалов, якорные скобы способны выдерживать значительные нагрузки. Их конструкция включает специальные распоры, которые обеспечивают надежную фиксацию зубцов и зажимов. После установки такой крепеж практически невозможно разжать без использования специального инструмента.
Технические параметры и классификация
Выбор клипс осуществляется в соответствии с диаметром труб.
Якорные скобы классифицируются прежде всего по ширине базового крепления, что является ключевым параметром при выборе. Основные типы включают:
- U-образные скобы марки «СТК» — универсальный вариант для труб различного диаметра.
- Пластиковые якорные крепления для труб «Ду 16» — специально для систем водяного теплого пола.
- Крепления для труб «Ду 20» — для труб большего диаметра.
Наиболее распространены в монтаже скобы для труб диаметром 16 мм, которые идеально подходят для крепления к пенополистирольным плитам. Высота такой скобы составляет около 51 мм, а двойные зацепы в конструкции надежно фиксируют трубу, предотвращая ее смещение.
Эти изделия совместимы с системами теплых полов от ведущих производителей, таких как Uponor, Rehau и KAN. Расход U-образных скоб «СТК» составляет примерно 2 штуки на погонный метр. Они часто выполняются в красном цвете, что обеспечивает хороший визуальный контраст с серыми трубами.
Преимущества и ограничения
Специальный инструмент (такер) значительно ускоряет процесс монтажа.
К основным достоинствам якорных скоб можно отнести:
- Высокую скорость и простоту монтажа по сравнению с альтернативными методами.
- Надежность и долговечность крепления.
- Доступную стоимость.
Эти крепежные элементы можно использовать не только для теплых полов, но и для фиксации других типов трубопроводов. Благодаря защитным пластиковым зубцам они устойчивы к ударным нагрузкам. Главным недостатком считается относительная трудоемкость монтажа на некоторых сложных конфигурациях водяных и электрических систем.
Пошаговая инструкция по монтажу
Трубы укладываются и крепятся на слой пенополистирольного утеплителя.
Наиболее часто якорные скобы применяются для труб диаметром 16 мм. Процесс укладки на полистирольные плиты включает следующие этапы:
- Подготовка основания: очистка пола от мусора, грязи и пыли.
- Выравнивание поверхности: устранение значительных перепадов с помощью самовыравнивающихся смесей.
- Гидроизоляция: укладка полиэтиленовой пленки с нахлестом и проклейкой стыков скотчем.
- Монтаж кромочной ленты по периметру помещения.
- Укладка полистирольных матов со смещением и соединением их замками.
- Разметка будущего расположения теплового контура.
- Крепление труб с помощью подобранных якорных скоб согласно разметке.
После фиксации трубопровода вся конструкция закрывается двумя слоями гипсоволоконных листов, которые служат основой для чистового покрытия пола.
Использование инструментов для автоматизации

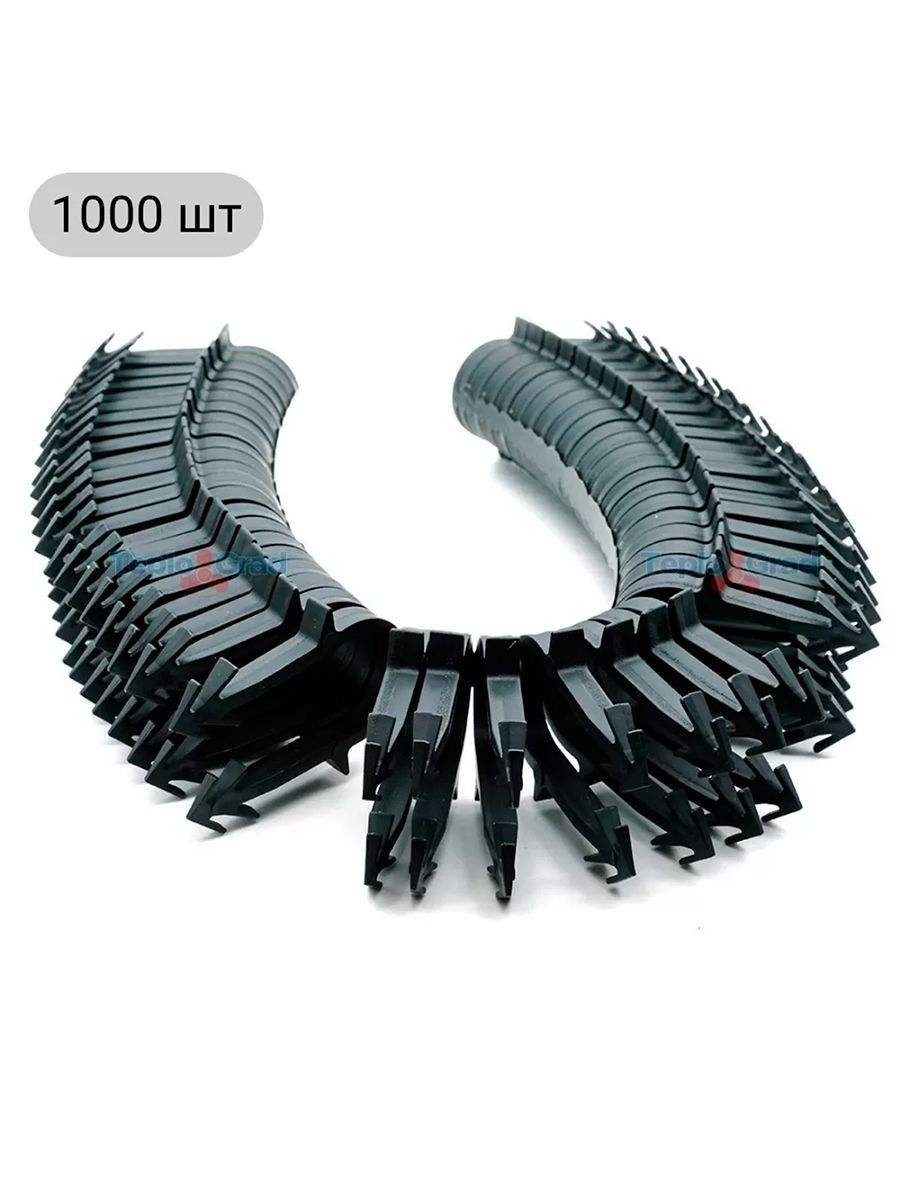

Ручной такер дешевле, но автоматический значительно ускоряет работу.
Профессиональные монтажники часто используют специальный инструмент — такер, который позволяет устанавливать скобы в полуавтоматическом режиме. Это устройство может вмещать до 120 скоб, что значительно ускоряет процесс, особенно при наличии предварительной разметки.
Основными недостатками такого оборудования являются высокая стоимость и необходимость комплектации скобами. На российском рынке фирменные такеры встречаются нечасто, поэтому их используют в основном опытные специалисты и строительные компании.
