Вентиляционный дефлектор: принцип работы, виды и правила выбора

Для поддержания здорового микроклимата в жилых и рабочих помещениях необходима эффективная система воздухообмена. Ключевую роль в естественной вентиляции играет тяга, на которую сильно влияют погодные условия. Чтобы стабилизировать работу системы, защитить воздуховод от засорения и повысить ее общую производительность, на оголовок вентиляционной трубы устанавливают специальное устройство — дефлектор.

Основные задачи дефлектора

Работа естественной вентиляции напрямую зависит от разницы температур и давления внутри и снаружи здания, а также от силы и направления ветра. Эти факторы могут как усиливать, так и ослаблять тягу, а в некоторых случаях даже вызывать ее опрокидывание (обратную тягу). Дефлектор, устанавливаемый на верхушку вытяжного канала в виде защитного колпака, призван решить несколько важных задач:

• Защита канала от попадания листьев, пыли, птиц и другого мусора, который может засорить шахту и создать пожароопасную ситуацию.
• Защита от осадков (дождя, снега), предотвращающая попадание влаги в систему.
• Усиление и стабилизация тяги за счет использования энергии ветра, что повышает эффективность воздухообмена.
• Предотвращение обратной тяги, когда воздух начинает поступать обратно в помещение.

Грамотно подобранный и установленный дефлектор способен повысить КПД вентиляционной системы более чем на 20%, а также выполняет функцию искрогасителя.

Устройство и принцип работы

Чтобы понять, как это устройство усиливает тягу, нужно разобраться в его конструкции. Классический дефлектор состоит из трех основных элементов:

• Диффузор (нижний стакан): основание в форме усеченного конуса, которое надевается на трубу. Он замедляет поток воздуха, создавая область повышенного давления.
• Зонт (колпак): защищает трубу от осадков и мусора. Крепится к диффузору на стойках.
• Корпус (верхний стакан или кольцо): окружает диффузор и служит для улавливания ветра.

Принцип работы основан на законе Бернулли: когда ветер обтекает корпус дефлектора, в его верхней части создается разрежение (зона низкого давления). Это разрежение «вытягивает» воздух из вентиляционной шахты, тем самым усиливая естественную тягу. Таким образом, устройство использует энергию ветра для принудительного вытягивания отработанного воздуха из помещения.

Разновидности дефлекторов

Существует множество конструкций дефлекторов, различающихся по форме, принципу действия и назначению. Выбор зависит от климатических условий, типа кровли и требуемой производительности.

Конструкция ЦАГИ

Одна из самых распространенных и эффективных статических моделей, разработанная Центральным аэрогидродинамическим институтом. Ее отличительная черта — цилиндрический корпус, внутри которого расположен традиционный диффузор и зонт. Хорошо усиливает тягу при боковом ветре, но в безветренную погоду может создавать небольшое сопротивление. Главный недостаток — склонность к обмерзанию в зимний период.

Модель Григоровича

Простая и надежная конструкция, популярная благодаря легкости изготовления своими руками. Представляет собой соединенные между собой диффузор и зонт конической формы. Эффективность достигается за счет сужения канала и увеличения скорости воздушного потока, что создает дополнительное разрежение.

Ротационные модели (турбодефлекторы)

Активные устройства с вращающейся головкой-турбиной. Лопасти начинают вращаться даже при слабом ветре, создавая разрежение в трубе. Их основные плюсы: высокая эффективность, защита чердака от перегрева и эстетичный вид. Главный минус — полная зависимость от ветра; в штиль турбина неподвижна и не работает.

Дефлекторы-флюгеры

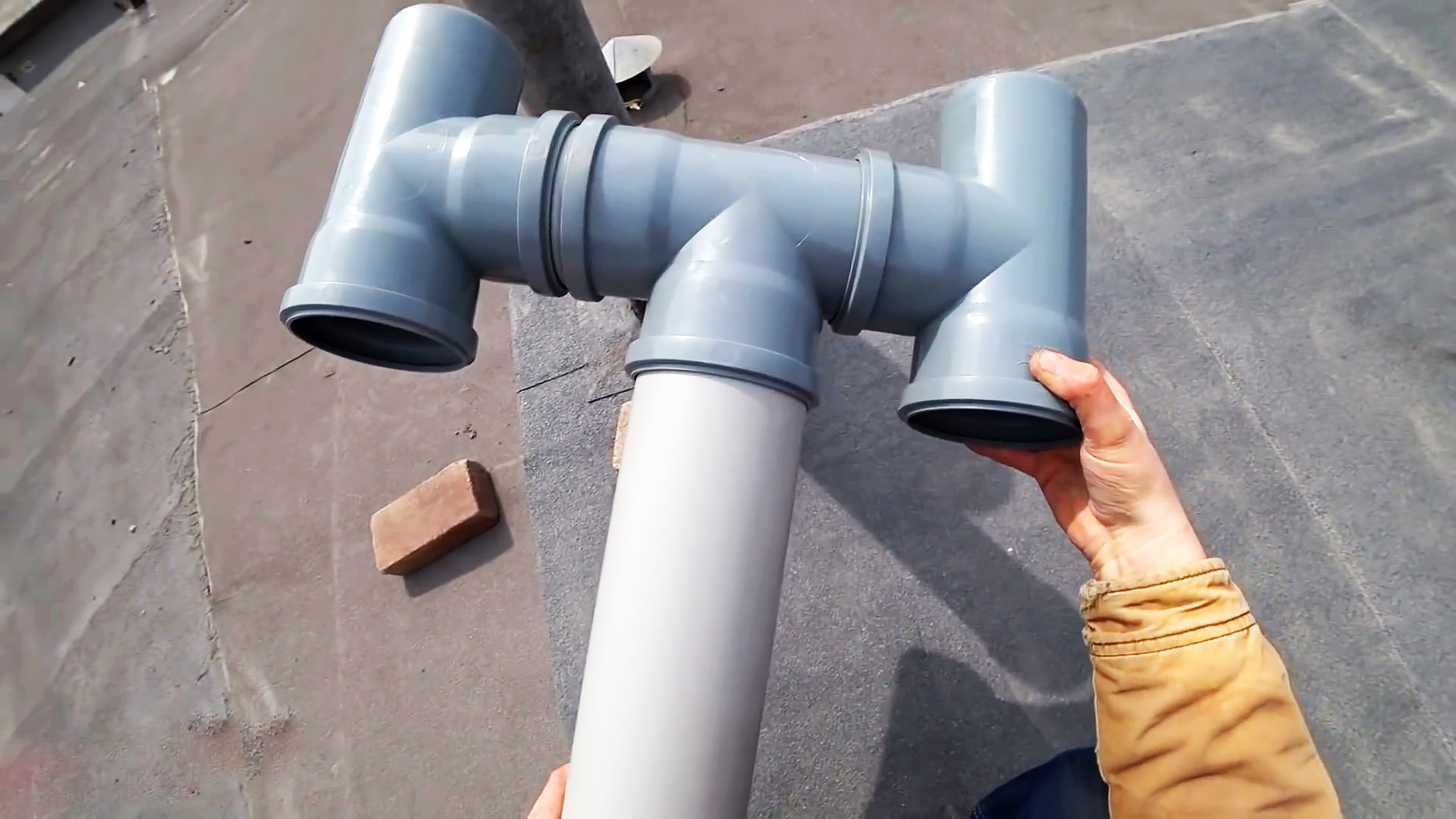

Динамические устройства, которые поворачиваются вслед за направлением ветра благодаря хвостовой лопасти (флюгеру). Воздушный поток, попадая в изогнутый козырек, меняет направление и создает сильное разрежение. Очень эффективны, но имеют сложную конструкцию и подвижные элементы, требующие обслуживания.

Н-образные модели и Astato

Н-образные дефлекторы — это надежные и мощные конструкции, часто используемые на промышленных объектах. Их форма обеспечивает стабильную работу даже при ураганном ветре.
Тарельчатые модели Astato — комбинированные устройства, усиливающие тягу как за счет ветра, так и с помощью встроенного вентилятора, что делает их независимыми от капризов погоды.

Достоинства и недостатки

Преимущества:

• Значительное повышение эффективности вентиляции (до 20-30%).
• Надежная защита канала от мусора, птиц и осадков.
• Предотвращение задувания ветра и возникновения обратной тяги.
• Энергонезависимость (для большинства моделей).
• Продление срока службы вентиляционной системы.

Недостатки:

• В безветренную погоду статические модели могут создавать небольшое сопротивление тяге.
• В регионах с сильными морозами возможно образование наледи на корпусе, что перекрывает сечение канала. Требует периодического осмотра.
• При вертикальном направлении ветра (снизу вверх) поток может «запирать» выход воздуха. Эта проблема решается в моделях с двумя конусами или специальной конструкцией зонта.

Правила монтажа и выбора

Установка дефлектора — ответственный этап. Ключевое правило — разместить устройство в зоне свободного обдува ветром, чтобы ничто не мешало воздушным потокам. Высота установки над крышей регламентируется СНиП и зависит от расстояния до конька:

• Если труба находится ближе 1.5 м от конька, дефлектор должен возвышаться на 0.5 м над ним.
• На расстоянии 1.5–3 м от конька устройство можно устанавливать вровень с ним.
• Если труба удалена более чем на 3 м, ее верх должен находиться на линии, проведенной от конька под углом 10° к горизонту.

Важно избегать установки в аэродинамической тени более высоких зданий или конструкций. Если вентиляционная шахта расположена рядом с дымоходом, их оголовки должны быть на одном уровне, чтобы продукты сгорания не затягивало в вентиляцию.

Критерии выбора

При выборе дефлектора обратите внимание на три ключевых аспекта:

1. Материал: Наиболее практичны и долговечны модели из оцинкованной или нержавеющей стали. Алюминиевые легкие и стойкие к коррозии. Пластиковые дешевы, но недолговечны и подходят только для цокольной вентиляции.
2. Принцип работы: Для регионов с постоянными ветрами подойдут статические модели (ЦАГИ, Григоровича). В местах с нестабильными слабыми ветрами лучше рассмотреть ротационные турбины. Для ответственных систем, где тяга должна быть постоянной, идеальны комбинированные модели (как Astato) или дефлекторы-флюгеры.
3. Диаметр и форма: Дефлектор должен точно соответствовать сечению вашей вентиляционной трубы. Для квадратных каналов используются специальные переходники.

В заключение, установка правильно подобранного дефлектора — это недорогой и эффективный способ оптимизировать работу естественной вентиляции, защитить систему и обеспечить здоровый микроклимат в доме.
