Стабилизаторы напряжения — это ключевые устройства для защиты бытовой и промышленной техники от скачков и перепадов в электросети. Они обеспечивают стабильное питание, предотвращая преждевременные поломки оборудования. Эти приборы совместимы с однофазными и трехфазными сетями, что делает их универсальным решением для квартиры, частного дома или производственного объекта. Знание схем и принципов работы стабилизатора необходимо не только для его грамотного выбора, но и для самостоятельного подключения или даже сборки простейших моделей.
Как устроены и работают стабилизаторы напряжения
На изображении представлены различные типы схем стабилизаторов напряжения.
Принцип действия стабилизатора напрямую зависит от его типа, однако общая конструкция большинства моделей включает несколько базовых компонентов:
- Система управления (контроллер). Этот "мозг" устройства постоянно отслеживает выходное напряжение, сравнивая его с эталонным значением (обычно 220 В), и дает команды на его корректировку. Точность стабилизации у разных моделей варьируется в пределах 1-15%.
- Автоматический трансформатор. Сердцевина релейных, симисторных и сервоприводных стабилизаторов. Именно он, переключая обмотки, повышает или понижает входное напряжение до необходимого уровня.
- Инвертор (преобразователь) Устанавливается в инверторных моделях. Комплекс из генератора, трансформатора и транзисторов осуществляет двойное преобразование тока (переменный -> постоянный -> переменный), что обеспечивает высокую точность и чистоту выходного сигнала.
- Защитный блок и источник вторичного питания. Обеспечивают безопасность работы устройства и питание его собственной электроники.
Важной функцией многих современных стабилизаторов является байпас (транзит). Она позволяет подавать входное напряжение напрямую на выход, минуя схему стабилизации, если его значение находится в допустимых пределах, что снижает износ прибора.
Релейные стабилизаторы: простота и доступность
Релейные модели регулируют напряжение путем ступенчатого переключения обмоток трансформатора с помощью электромагнитных реле. Микросхема управления сравнивает сетевое напряжение с опорным и подает сигналы на замыкание или размыкание соответствующих контактов реле.
Преимущества: низкая стоимость, компактность, надежность.
Недостатки: относительно медленная скорость срабатывания, ступенчатое изменение напряжения (скачки), возможные щелчки при переключении, чувствительность к перегрузкам. Точность таких устройств обычно составляет 5-10%.
Сервоприводные (электромеханические) стабилизаторы: плавность и точность
Преимущества: высокая точность (до 1%), плавная регулировка без скачков, надежность, устойчивость к перегрузкам, работа с широким диапазоном входных напряжений.
Недостатки: более медленная, чем у электронных моделей, скорость реакции, наличие механических движущихся частей, требующих обслуживания.
Инверторные стабилизаторы: современные технологии
- Выпрямление и фильтрация. Входной переменный ток преобразуется в постоянный и сглаживается фильтрами.
- Инвертирование. Постоянный ток с помощью инвертора (на мощных транзисторах) снова преобразуется в переменный, но уже с идеальными параметрами синусоиды и стабильным напряжением 220 В.
Преимущества: максимальная скорость реакции, высочайшая точность, бесшумность, широкий рабочий диапазон (часто 115-300 В), высокий КПД (более 90%).
Недостаток: высокая стоимость. Также при очень большой нагрузке эффективный диапазон входного напряжения может сужаться.
Расчет характеристик для параметрического стабилизатора
Для проектирования или выбора параметрического стабилизатора необходимо выполнить ряд расчетов. Рассмотрим пример: требуется стабилизатор с максимальным выходным напряжением (Uвых) 14 В, минимальным (Uвых1) 1,5 В и максимальным током (Imax) 1 А.
- Входное напряжение (Uвх). Рассчитывается по формуле: Uвх = Uвых + 3. Коэффициент "3" — это примерное падение напряжения на переходе коллектор-эмиттер транзистора. Для нашего примера: 14 + 3 = 17 В.
- Максимальная рассеиваемая мощность транзистора (Pmax). Критически важный параметр для выбора силового элемента. Рассчитывается для двух крайних случаев:
Pmax1 = 1.3 * (Uвх - Uвых) * Imax = 1.3 * (17 - 14) * 1 = 3.9 Вт
Pmax2 = 1.3 * (Uвх - Uвых1) * Imax = 1.3 * (17 - 1.5) * 1 = 20.15 Вт
Выбирать транзистор нужно с запасом по мощности, ориентируясь на бóльшее значение (20.15 Вт). - Ток базы транзистора (Iб max). Зависит от минимального коэффициента усиления транзистора (h21Э min). Формула: Iб max = Imax / h21Э min. При h21Э min = 25: 1 / 25 = 0.04 А (40 мА).
- Балластный резистор (Rб). Рассчитывается для цепи со стабилитроном: Rб = (Uвх - Uст) / (Iб max + Iст min), где Uст — напряжение стабилизации стабилитрона, Iст min — его минимальный ток стабилизации. Например, при Uст=14 В и Iст min=5 мА: Rб = (17-14)/(0.04+0.005) ≈ 474 Ом.
Эти расчеты являются базовыми и служат для понимания принципов подбора элементов.
Компенсационные стабилизаторы: схемы с обратной связью
Компенсационные схемы обеспечивают высокоточную стабилизацию за счет использования обратной связи. Выходное напряжение здесь практически не зависит от тока нагрузки.
Последовательная схема компенсационного стабилизатора
На схеме обозначены: Р — регулирующий элемент (транзистор), И — источник опорного напряжения (стабилитрон), ЭС — элемент сравнения (обычно операционный усилитель), У — усилитель постоянного тока.
Принцип работы: часть выходного напряжения снимается с делителя и сравнивается с опорным от стабилитрона. Разностный сигнал (ошибка) усиливается и управляет регулирующим транзистором, включенным последовательно с нагрузкой. Если выходное напряжение пытается упасть, сигнал управления открывает транзистор сильнее, и наоборот. Плавность регулировки обеспечивается делителем, а опорное напряжение задает стабилитрон.
Параллельная схема компенсационного стабилизатора
В этой схеме регулирующий элемент (транзистор) включен параллельно нагрузке. При отклонении выходного напряжения от номинала возникает сигнал рассогласования. Усилитель изменяет ток через параллельный регулирующий транзистор. Изменение тока приводит к изменению падения напряжения на балластном резисторе, включенном последовательно с нагрузкой, что и компенсирует колебания на входе, сохраняя постоянное напряжение на выходе.
Параметрический стабилизатор: простейшая схема
Это самая простая схема стабилизации, основанная на использовании стабилитрона. Делитель напряжения состоит из балластного резистора и стабилитрона, к которому параллельно подключена нагрузка.
Принцип работы: при увеличении входного напряжения растет ток через резистор и стабилитрон. Однако благодаря особой ВАХ (вольт-амперной характеристике) стабилитрона, напряжение на нем (а значит, и на нагрузке) остается практически неизменным в широком диапазоне токов. Все "лишнее" напряжение гасится на балластном резисторе. Такая схема подходит для стабилизации малых токов и получения опорных напряжений.
Импульсный стабилизатор: высокий КПД
Импульсные стабилизаторы кардинально отличаются от линейных (параметрических, компенсационных) принципом действия. Ключевой элемент (транзистор) работает не в линейном, а в ключевом режиме (полностью открыт или полностью закрыт), что резко снижает потери мощности и повышает КПД до 90-95%.
Основные компоненты: ключ (транзистор), накопитель энергии (дроссель, конденсатор) и схема управления (ШИМ-контроллер).
Упрощенный принцип работы: ключ с высокой частотой открывается и закрывается. Когда он открыт, энергия от источника накапливается в дросселе. Когда ключ закрыт, дроссель отдает накопленную энергию в нагрузку через обратный диод. Среднее значение выходного напряжения регулируется изменением скважности (отношения времени открытого состояния ключа к периоду следования импульсов) с помощью ШИМ-контроллера, который анализирует выходное напряжение через обратную связь.
Стабилизаторы на интегральных микросхемах (ИМС)
Современная электроника широко использует интегральные стабилизаторы напряжения. Это готовые миниатюрные устройства, заключенные в небольшой корпус с тремя выводами (вход, выход, общий). Они бывают линейными (например, серии 78xx для положительного и 79xx для отрицательного напряжения) и импульсными.
Последовательные стабилизаторы на ИМС
Интегральные стабилизаторы, такие как КР142ЕН5А (аналог LM7805), являются классическими последовательными компенсационными стабилизаторами, "упакованными" в один корпус. Внутри них находится цепь обратной связи, источник опорного напряжения, защита от перегрева и короткого замыкания. Для их работы часто требуется лишь пара внешних конденсаторов для фильтрации. Они обеспечивают фиксированное (5В, 9В, 12В и т.д.) или регулируемое (LM317) выходное напряжение.
Параллельные стабилизаторы на ИМС
Примером интегрального параллельного стабилизатора может служить микросхема TL431. Это программируемый стабилитрон, который используется в цепях обратной связи импульсных блоков питания для формирования точного опорного напряжения. Внешними резисторами можно задать любое напряжение стабилизации в диапазоне от 2.5 В до 36 В.
Трехвыводные интегральные стабилизаторы

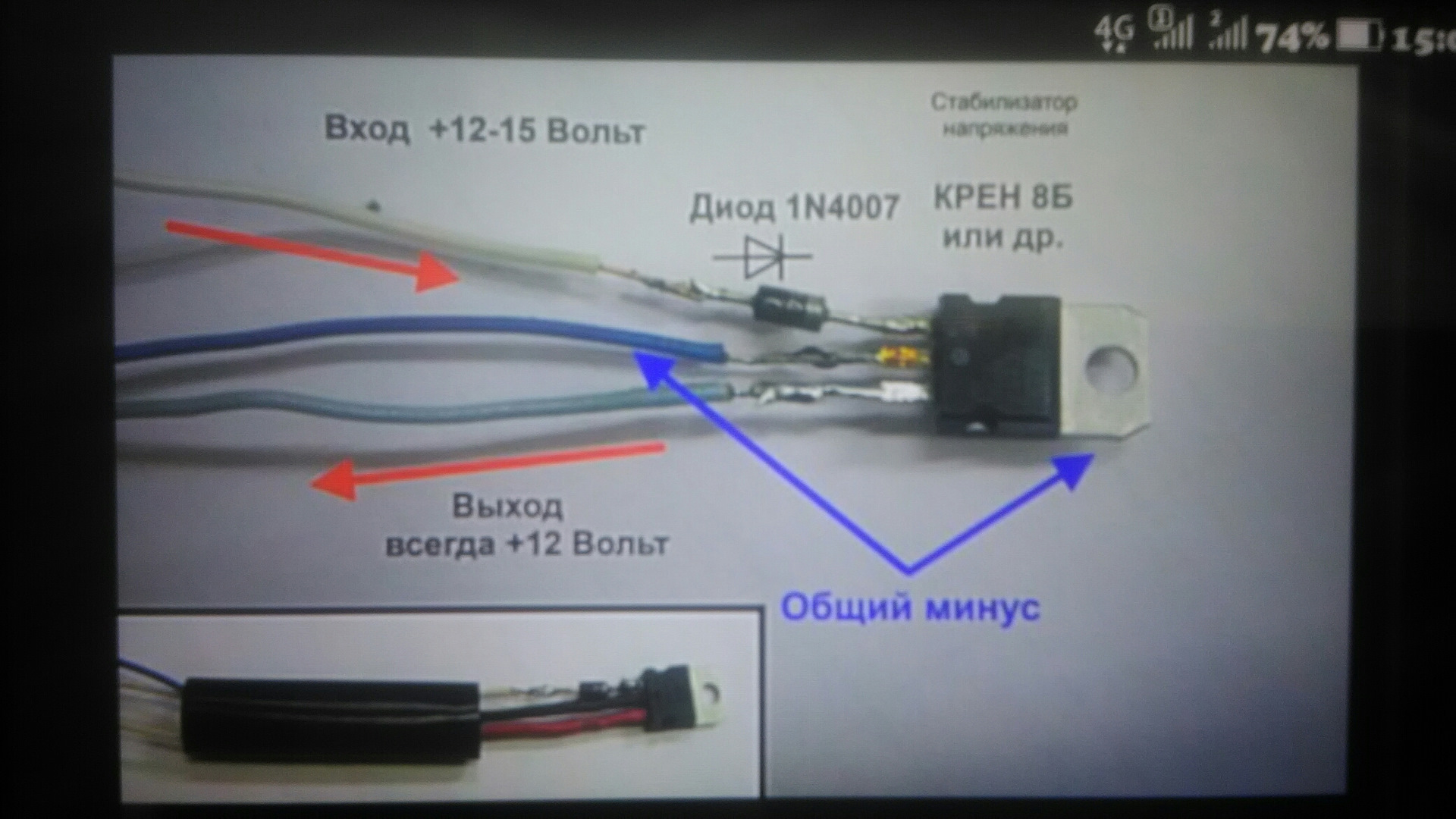

Это наиболее распространенный тип ИМС для линейной стабилизации. Выпускаются в компактных пластиковых (TO-220) или металлических (TO-3) корпусах с тремя выводами: вход (Input), выход (Output) и общий (Ground). Для улучшения характеристик на вход и выход рекомендуется устанавливать электролитические и керамические конденсаторы.
Характеристики: выходное напряжение — фиксированное (например, 5 В у 7805) или регулируемое, максимальное входное напряжение — обычно до 35-40 В, максимальный ток — 1-1.5 А (для корпусов TO-220). Такие стабилизаторы незаменимы для питания цифровых микросхем, макетов, зарядки маломощных аккумуляторов и ремонта аппаратуры.
Как собрать стабилизатор напряжения своими руками
Для самостоятельного изготовления симисторного стабилизатора, эффективного в диапазоне 130-270 В, потребуется печатная плата и набор компонентов. Примерный алгоритм сборки:
- Подготовка трансформатора. Возьмите магнитопровод и намотайте обмотки: первичную (сетевая) тонким проводом (~0.064 мм, около 8669 витков) и несколько вторичных более толстым проводом (~0.185 мм, по 522 витка каждая).
- Сборка силовой части. Последовательно соедините силовые трансформаторы. Организуйте 7 отводов от обмоток: первые три — проводом 3 мм², остальные — шиной сечением 18 мм² для предотвращения перегрева.
- Монтаж электроники. Установите на плату и радиатор контроллерную микросхему (например, на базе микроконтроллера), симисторы (силовые ключи) и индикаторные светодиоды согласно схеме.
- Сборка корпуса. Поместите собранную плату и трансформатор в прочный металлический или полимерный корпус, закрепленный на жестком каркасе.
Важно! Самостоятельная сборка сетевых устройств требует серьезных знаний в электротехнике и соблюдения правил электробезопасности.
Правила подключения стабилизатора в сеть
Подключение стабилизатора в частном доме выполняется трехжильным кабелем (например, ВВГнг) через трехпозиционный выключатель (рубильник) в распределительном щитке. Установка рекомендуется до счетчика учета электроэнергии.
- Подключение входа. Откройте клеммную колодку стабилизатора. Подсоедините фазный провод (L) от сети к клемме Lin, нулевой (N, синий) — к Nin, провод заземления (PE, желто-зеленый) — к клемме заземления на корпусе.
- Подключение выхода. Фазный провод с клеммы Lout подайте на вход групповых автоматов в щитке. Нулевой с Nout — на нулевую шину. Заземление остается общим.
- Проверка. Перед включением нагрузки протестируйте схему. Включите вводной автомат и автомат, питающий стабилизатор. Убедитесь, что устройство запустилось, и на его выходе присутствует стабильное напряжение ~220 В.
Стабилизатор, установленный между общей сетью и внутренней электропроводкой, надежно защитит все электроприборы в доме, квартире или на даче от разрушительных последствий скачков напряжения, перегрузок и коротких замыканий.
