Трехфазный мостовой выпрямитель: принцип работы, схемы и сравнение с однофазными аналогами

Для работы с силовым оборудованием в сетях 380 В часто требуется пассивный (неуправляемый) трехфазный выпрямитель. Понимание его устройства, принципа действия и существующих схем преобразования переменного тока в постоянный позволяет владельцам техники эксплуатировать ее более грамотно, эффективно и продлить срок службы.

Общее описание трехфазных выпрямителей

Схема трехфазного мостового выпрямителя

На изображении представлена классическая схема трехфазного мостового выпрямителя. Ключевые отличия таких устройств от распространенных однофазных моделей заключаются в следующем:

  • Область применения: Однофазные выпрямители используются в сетях 220 В для получения постоянного тока сравнительно небольшой величины — обычно до 50 Ампер. Трехфазные же предназначены для цепей, где требуются выпрямленные токи в сотни Ампер.
  • Мощность: Трехфазные устройства способны преобразовывать и отдавать в нагрузку значительно большую мощность.
  • Сложность: Конструкция и схемотехника трехфазных выпрямителей сложнее, чем у однофазных.

Существуют различные схемы выпрямления трехфазного напряжения, среди которых наиболее эффективными считаются мостовые. Они обеспечивают минимальный уровень пульсаций выходного напряжения. Само название «мостовой» связано с особым способом включения диодов, который напоминает мост, пропускающий «движение» электрического тока только в одном направлении для каждой полуволны.

Базовый принцип действия выпрямителей

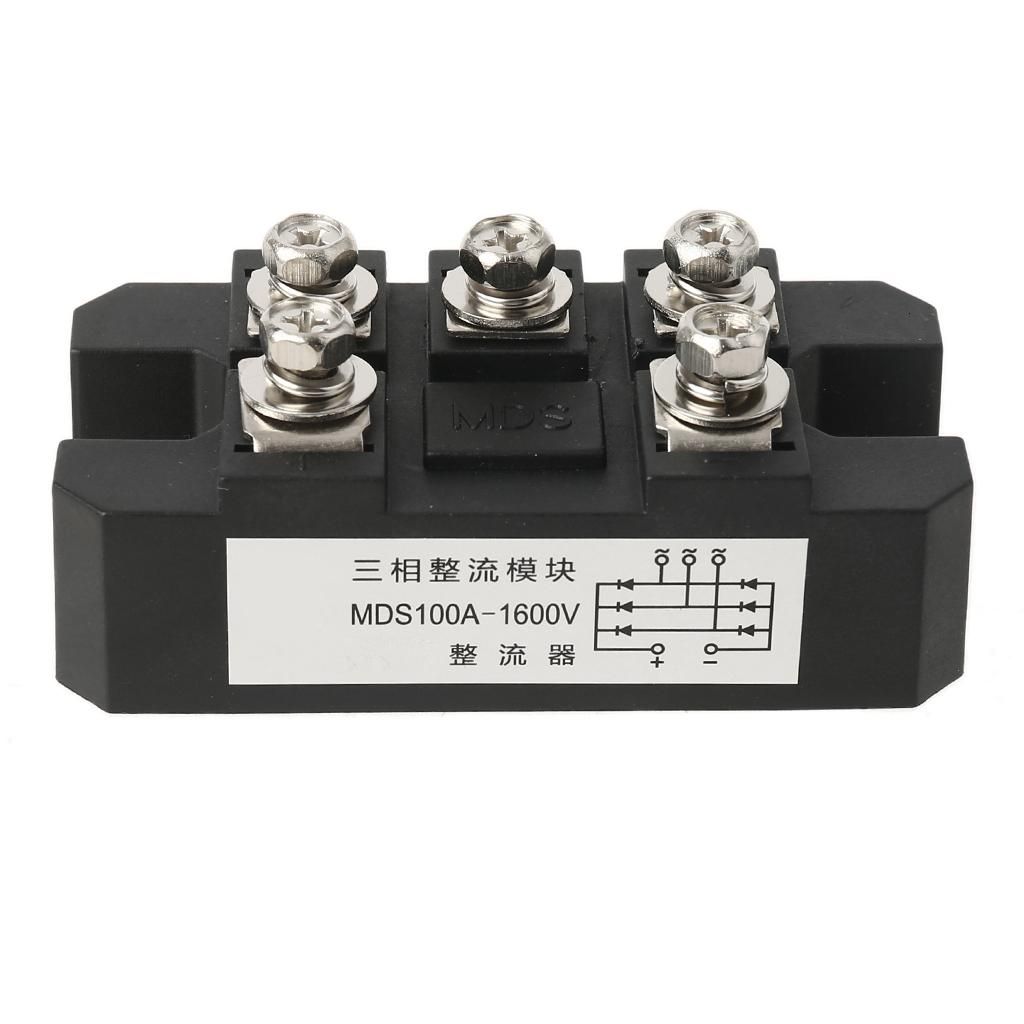

Принцип работы трехфазного выпрямителя

В основе работы любого выпрямителя лежит свойство полупроводникового диода (кремниевого или германиевого) пропускать ток только в одном направлении. Когда на диод подается переменное напряжение, положительная полуволна открывает p-n переход, и ток течет. Отрицательная полуволна запирает диод, создавая на переходе потенциальный барьер.

Простейшие однополупериодные схемы используют только одну полуволну входного напряжения, что приводит к большим потерям мощности. Для более эффективного преобразования были разработаны двухполупериодные схемы, в которых работают обе полуволны. Мостовые схемы — это разновидность двухполупериодных, но с особым расположением элементов.

Однополупериодный трехфазный выпрямитель

Схема однополупериодного выпрямителяЭто самая простая и недорогая схема. В каждую из трех фаз включается по одному диоду. Несмотря на простоту, такой выпрямитель имеет серьезные недостатки:

  • Низкий КПД: Значительная часть мощности теряется, так как отрицательные полуволны всех трех фаз не используются.
  • Большие пульсации: Получить стабильное напряжение с малыми пульсациями на нагрузке очень сложно.
  • Низкая нагрузочная способность: Устройство не подходит для питания мощного оборудования.

Эти недостатки привели к разработке более совершенных схем.

Двухполупериодный выпрямитель (схема Ларионова)

Схема двухполупериодного выпрямителяДля питания мощных нагрузок, требующих большого выпрямленного тока, применяются двухполупериодные схемы. Классической является схема Ларионова, в которой на каждую фазу приходится по два диода.

Ее ключевые преимущества:

  • Высокий КПД: Используются как положительные, так и отрицательные полуволны трехфазного напряжения.
  • Улучшенные характеристики: Частота пульсаций на выходе увеличивается в шесть раз по сравнению с частотой сети (до 300 Гц при 50 Гц), что упрощает их фильтрацию.
  • Большая выходная мощность: Амплитуда и среднее значение выпрямленного напряжения выше, чем у однополупериодной схемы.

Трехфазная мостовая схема выпрямления

Схема мостового выпрямителяЭто наиболее эффективная и распространенная схема. Ее можно представить как объединение двух однополупериодных схем. Диоды условно делятся на две группы: катодную (нечетные) и анодную (четные).

Принцип работы мостовой схемы:

  • В каждый момент времени открыты два диода из шести: один из катодной группы и один из анодной.
  • Одна «ветвь» моста выпрямляет положительные полуволны, другая — отрицательные.
  • В результате на выходных клеммах всегда сохраняется постоянная полярность: «плюс» и «минус».

Недостатком является падение напряжения на двух последовательно открытых диодах (около 1.2 В), что учитывается при проектировании. Однако это компенсируется отличным качеством выпрямленного напряжения и высокой эффективностью передачи энергии.

Усовершенствованные мостовые схемы и их особенности

Усовершенствованная схема выпрямителяПараметры мостовых выпрямителей можно улучшить, увеличивая количество фаз (и, соответственно, диодов). Существуют схемы с 6, 9, 12 и более вентилями, включенными по схемам «звезда» или «треугольник».

Основное правило: чем больше фаз используется, тем выше частота и ниже амплитуда пульсаций выходного напряжения, что упрощает фильтрацию и повышает качество постоянного тока.

Например, в 12-пульсной схеме с 12 диодами группы вентилей могут быть соединены по-разному («звезда» и «треугольник»), что приводит к суммированию напряжений и увеличению частоты пульсаций в 12 раз (до 600 Гц). После сглаживания такое напряжение практически идеально.

Сравнение однофазных и трехфазных выпрямителей

Подводя итог, выделим ключевые различия:

  • Сеть питания: Трехфазные выпрямители работают только в сетях 380 В. Однофазные используются в сетях 220 В, а в трехфазных могут применяться по одному на фазу.
  • Мощность: Трехфазные устройства способны преобразовывать гораздо большую мощность и обеспечивать высокие токи в нагрузке.
  • Сложность: Сделать или рассчитать трехфазный выпрямитель сложнее из-за большего числа компонентов и необходимости учета векторных сумм токов и напряжений со сдвигом фаз в 120°.

Понимание принципов работы трехфазного мостового выпрямителя не требует глубоких специальных знаний. Достаточно ознакомиться с основами работы полупроводниковых диодов и разобраться в электрической схеме. Эти знания помогут правильно выбирать, эксплуатировать и обслуживать силовое преобразовательное оборудование.
