При проектировании и монтаже вентиляционной системы крайне важно правильно определить требуемую толщину стенок воздуховодов. Использование труб или коробов с недостаточной толщиной приводит к сбоям в работе, снижению эффективности и даже к преждевременному выходу оборудования из строя. Чтобы сделать грамотный выбор, необходимо понимать условия эксплуатации вентиляционных систем как в жилых многоквартирных домах, так и на промышленных объектах.
Ключевые параметры воздуховодов

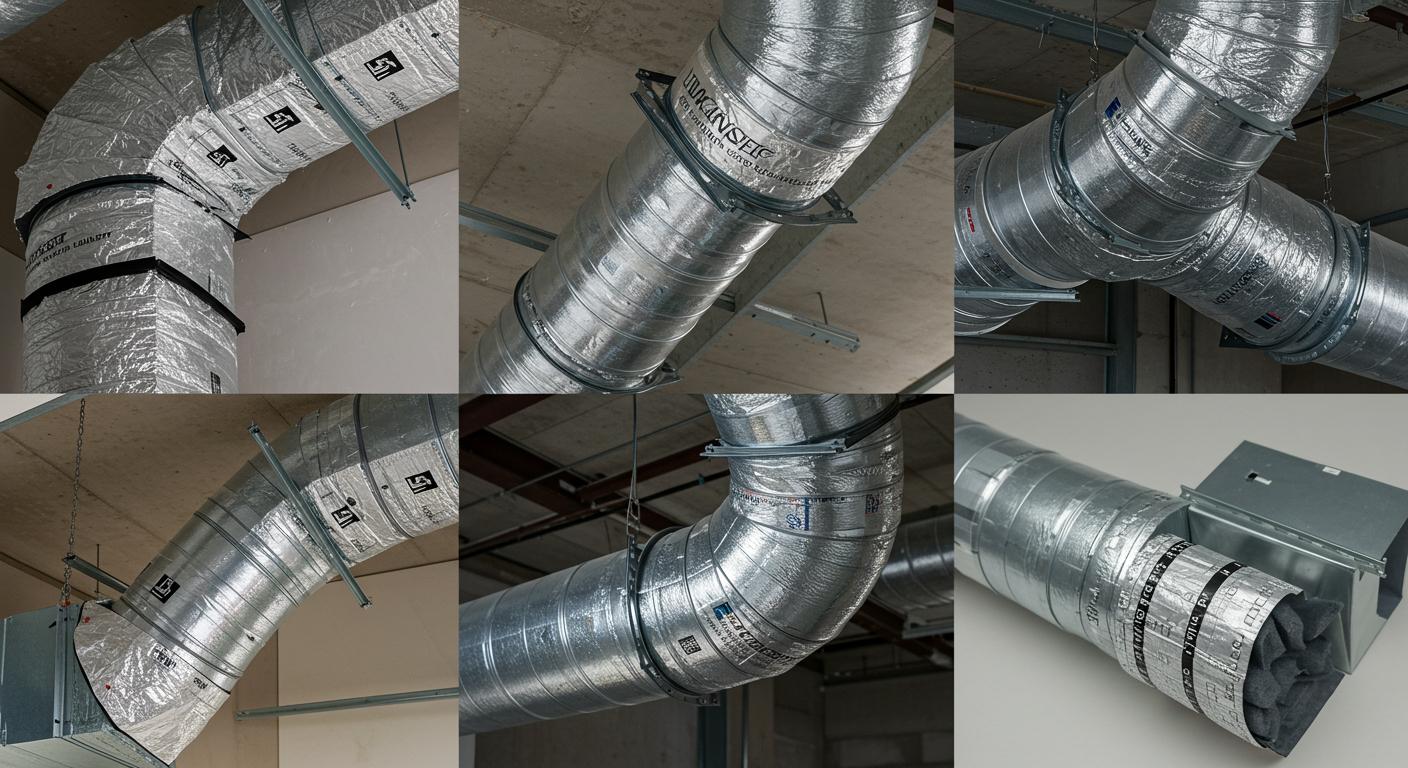

Толщина стенок круглых воздуховодов, как правило, меньше, поскольку такая конструкция лучше распределяет внутреннее давление.
Согласно строительным нормативам, все характеристики воздуховодов, включая толщину стенок, должны строго соответствовать установленным требованиям. Это гарантирует качественную очистку и циркуляцию воздуха в помещениях. Нормы регламентируют не только толщину, но и форму, габаритные размеры, а также материалы изготовления.
По форме сечения воздуховоды делятся на два основных типа: круглые и прямоугольные. Стандартный ряд толщин стальных заготовок включает значения: 1.0 мм, 1.2 мм, 1.5 мм и 2.0 мм. Встречаются и более массивные конструкции толщиной 3-4 мм, используемые на специфических объектах. Важнейшей характеристикой является площадь поперечного сечения канала, которая напрямую влияет на выбор формы.
Круглые воздуховоды обладают структурным преимуществом: при равной площади сечения они испытывают меньшее напряжение, что позволяет использовать сталь меньшей толщины. Кроме того, площадь сечения круглого канала примерно на 12% меньше, чем у прямоугольного с теми же пропускными способностями. Это дает возможность заменить один крупный прямоугольный короб двумя параллельными круглыми трубами без потери производительности, что часто удобнее при монтаже.
Классификация по давлению и скорости
На промышленных предприятиях, где давление в системе высокое, а диаметры труб большие, толщина стенок воздуховодов существенно увеличивается.
Согласно своду правил (СП) по вентиляции, воздуховоды классифицируются по двум ключевым параметрам:
- Величине внутреннего рабочего давления.
- Скорости движения воздушного потока.
По уровню давления системы делятся на:
- Низкого давления (до 900 Па) – типичны для квартир и небольших помещений.
- Среднего давления (от 900 до 2000 Па).
- Высокого давления (свыше 2000 Па) – применяются в высотных зданиях, на производстве.
По скорости воздушного потока различают:
- Низкоскоростные (менее 15 м/с).
- Высокоскоростные (более 15 м/с).
Чем выше давление и скорость в системе, тем более прочными и толстостенными должны быть воздуховоды.
Риски использования тонкой стали
Самовольное уменьшение толщины металла – это грубое нарушение строительных норм, ведущее к серьезным проблемам.
В погоне за снижением себестоимости некоторые недобросовестные производители используют сталь тоньше, чем предписано ГОСТами. Отклонения могут достигать 0.5–1.0 мм. Такой брак часто маскируется под «выгодное предложение» с заниженной ценой.
Монтаж воздуховодов из заведомо тонкого металла – это не только технологическое нарушение, но и прямая угроза безопасности и здоровью людей. Такая вентиляция быстро теряет эффективность или полностью выходит из строя, так как мощные воздушные потоки вызывают вибрацию, деформацию и разрушение ослабленных стенок.
Последствия использования некондиционных воздуховодов:
- Резкое падение КПД всей вентиляционной системы.
- Рост энергопотребления из-за повышенного сопротивления воздуха.
- Усиление шума и вибраций, передающихся на строительные конструкции.
- Ускоренная коррозия из-за вибрационного истирания защитного слоя.
- Необходимость досрочного дорогостоящего ремонта или замены системы.
Выбор материала для воздуховодов
Наиболее распространенным и надежным материалом для изготовления воздуховодов является нержавеющая сталь.
Помимо толщины, критически важен выбор материала. Основные варианты:
- Нержавеющая сталь – эталонный материал для агрессивных сред и промышленной вентиляции.
- Оцинкованная сталь – оптимальное сочетание цены, коррозионной стойкости и прочности для большинства задач.
- Алюминий и сплавы – легкие, с гладкой внутренней поверхностью, обеспечивающей минимальное сопротивление потоку.
- Черная сталь (углеродистая) – применяется для систем с высокими температурами или требованиями к огнестойкости.
Нержавейка и оцинковка полностью соответствуют строгим требованиям нормативов. Алюминиевые воздуховоды ценятся за высокую аэродинамику, что позволяет увеличивать скорость потока без роста энергозатрат.
Специфика воздуховодов из черной стали
Главное преимущество черной стали – исключительная огнестойкость, что критически важно для дымоудаления и вентиляции горячих цехов.
Этот материал незаменим, когда температура транспортируемого воздуха превышает +80°C. Для изготовления используется стальной прокат (горячекатаный или холоднокатаный), а сами воздуховоды производятся сварным методом. Толщина стенок варьируется в зависимости от назначения объекта.
По конструкции сварные воздуховоды бывают:
- Прямыми.
- Фасонными (отводы, тройники, переходы).
- Сложной формы (нестандартные обводы).
Недостаток черной стали – низкая устойчивость к ржавчине. Поэтому после изготовления внутренние и внешние поверхности обязательно покрываются антикоррозийными грунтовками и красками.
Нормативные требования к размерам
Согласно актуальным строительным нормам (СНиП 2.04.05-91*), толщина стенки воздуховода напрямую зависит от его наружных размеров (диаметра или длины большей стороны). Конкретные соотношения приведены в специальных таблицах нормативных документов.
Преимущества круглого сечения
Благодаря идеальной аэродинамике, сила трения воздуха о стенки круглого воздуховода минимальна.
Форма сечения – определяющий фактор для аэродинамических характеристик системы. С этой точки зрения круглое сечение является оптимальным: оно обеспечивает ламинарный (ровный) поток с минимальными завихрениями и потерями на трение. Это повышает общую эффективность и энергоэффективность системы, будь то естественная или принудительная вентиляция.
Особенности прямоугольных воздуховодов
С точки зрения аэродинамики, прямоугольный короб всегда проигрывает круглой трубе, но часто выигрывает в удобстве монтажа в стесненных условиях.
Несмотря на аэродинамические недостатки, прямоугольные (квадратные) короба разрешены нормами и широко применяются. Их главное преимущество – компактность и удобство интеграции в подвесные потолки или узкие строительные ниши, где круглая труба не поместится.
Основные недостатки прямоугольных воздуховодов:
- Сложность герметизации: Соединения на фланцах с уплотнителями со временем могут давать утечки.
- Неравномерность потока: В углах короба образуются «застойные» зоны и турбулентность, повышающие сопротивление.
- Повышенный шум: Вибрации стенок больше, чем у круглых аналогов.
- Больший вес и материалоемкость при равной пропускной способности.
Чем крупнее прямоугольный короб, тем сильнее проявляются эти негативные эффекты. В итоге для компенсации потерь приходится устанавливать более мощное и энергозатратное вентиляционное оборудование.
