Сетевой фильтр — это важное устройство, которое служит для защиты чувствительной электроники, такой как компьютеры, периферийные устройства и бытовая техника, от помех и скачков напряжения в сети 220 В. Он выступает в роли барьера, предотвращая проникновение электромагнитных помех, способных нарушить работу оборудования. В этой статье мы подробно разберем, как самостоятельно изготовить эффективный сетевой фильтр, используя различные схемы и следуя четким инструкциям.
Как работает сетевой фильтр: принцип подавления помех
Идеальное сетевое напряжение 220 В имеет форму чистой синусоиды. Однако в реальности из-за работы различных электроприборов и особенностей сети эта синусоида искажается высокочастотными помехами, всплесками и перекосами. Эти помехи негативно сказываются на работе современной электроники.
Сетевой фильтр, подключаемый между розеткой и устройством, выполняет роль «чистильщика» тока. Его основу составляют катушки индуктивности (дроссели) и конденсаторы. Дроссели эффективно блокируют высокочастотные помехи, создавая для них большое сопротивление, а конденсаторы шунтируют и поглощают паразитные импульсы, сглаживая напряжение.
Конструкция и типы сетевых фильтров
По своему исполнению фильтры делятся на два основных типа:
- Встроенные: являются частью устройства (например, в блоке питания компьютера) и включают в себя конденсаторы, варистор для защиты от скачков и термопредохранитель.
- Стационарные (внешние): выполнены в виде отдельного блока с несколькими розетками, что позволяет подключать к одной точке несколько приборов. Их защита основана на LC-фильтрах и плавких предохранителях.
Важно понимать, что многие дешевые «удлинители с защитой» часто не содержат настоящих фильтрующих элементов и являются лишь разветвителями. Качественный же фильтр внутри своего корпуса содержит:
- Дроссели и конденсаторы (LC-фильтр).
- Варистор для гашения импульсных скачков.
- Выключатель.
- Розеточную группу.
- Сетевой кабель.
Читайте также: Индукционный нагреватель металла своими руками
Зачем фильтр нужен бытовой технике?
Современные холодильники, стиральные машины и телевизоры оснащены сложной электроникой и микропроцессорами, крайне чувствительными к качеству электропитания. Сетевой фильтр не только подавляет помехи, но и за счет энергии, накопленной в конденсаторах, помогает технике пережить кратковременные провалы или скачки напряжения, защищая дорогостоящие компоненты, такие как сенсорные панели управления.
Использование сетевого фильтра для домашней техники — это разумная превентивная мера, особенно в условиях нестабильной сети. Сегодня доступны модели, рассчитанные на разную суммарную мощность подключаемых устройств.
Практическое руководство: сборка фильтра своими руками
Теперь перейдем к практике. Рассмотрим несколько схем разной сложности для самостоятельной сборки.
Простая схема на базе готового удлинителя
Это самый доступный вариант. Вам понадобится многорозеточный удлинитель и компоненты по схеме: резисторы, катушки индуктивности и конденсаторы.
Порядок действий:
- Аккуратно разберите корпус удлинителя.
- Впаяйте в разрыв фазного и нулевого проводов резисторы и катушки индуктивности согласно схеме.
- Соедините обе линии через конденсатор C1 и резистор R3.
- Между розетками установите конденсатор C2 для дополнительного подавления помех. Если места нет, этот элемент можно исключить.
Фильтр с двухобмоточным дросселем для аудиоаппаратуры
Для высококачественного звуковоспроизведения, где фоновый шум недопустим, подойдет схема с симметричным дросселем. Его лучше собрать на отдельной печатной плате.
Сборка дросселя:
- Возьмите ферритовое кольцо (например, марки НМ).
- Изолируйте его и намотайте одновременно два провода (ПЭВ 0.25-0.35 мм) в разных направлениях — по 12 витков каждый. Это будут две одинаковые обмотки.
- При сборке схемы используйте конденсаторы на напряжение не менее 400 В.
При таком включении магнитные поля обмоток взаимно компенсируются для тока нагрузки, но для высокочастотных помех сопротивление дросселя резко возрастает. Готовую плату желательно поместить в металлический экранированный корпус.
Схема с гальванической развязкой
Для максимальной защиты можно реализовать схему с трансформаторной развязкой, которая разрывает прямую связь потребителя с фазным проводом сети. Простейший вариант — использовать два трансформатора от ИБП.
Однако для эффективной фильтрации эту схему необходимо доработать, добавив дополнительные LC-звенья, что позволит добиться оптимальной амплитудно-частотной характеристики (АЧХ).
Читайте также: Катушка Тесла своими руками
Мощный фильтр для радиоаппаратуры и ПК
Эта схема обеспечивает высокий уровень подавления помех и подходит для защиты телевизоров, усилителей, компьютеров и другой техники с импульсными блоками питания.
Особенности сборки:
- Дроссель L1 — двухобмоточный на ферритовом стержне.
- Дроссели L2, L3 — на броневых сердечниках.
- Конденсатор C1 — высоковольтный (около 3 кВ).
- В качестве разрядника используется варистор.
Корпус для такого устройства должен быть выполнен из негорючего материала (например, металла) и не иметь лишних отверстий для лучшего экранирования. Схема не требует настройки и начинает работать сразу после сборки.
Качественный фильтр для аудиосистем: разбор схемы по элементам
Чтобы создать фильтр, сопоставимый с дорогими промышленными образцами, нужно понимать роль каждого компонента в общей схеме.
1. Блокировочный конденсатор
Устанавливается на входе для подавления ВЧ-помех. Параллельно ему обязательно ставятся разрядные резисторы для безопасности — они разряжают конденсатор после отключения от сети.
2. Дроссель и конденсатор (Г-образный фильтр)
Эта пара образует основной фильтрующий каскад. Дроссель должен иметь запас по току нагрузки, а конденсатор — выдерживать сетевое напряжение.
3. Синфазный трансформатор
Трансформатор со встречными одинаковыми обмотками создает высокий импеданс для синфазных помех (которые приходят одновременно на оба провода), не мешая прохождению полезного дифференциального сигнала.
4. Конденсаторы на землю
Эти емкости, стоящие после трансформатора, замыкают оставшиеся синфазные помехи на корпус (землю), завершая формирование фильтра.
5. Антизвонная RC-цепь (Цобель)
Гасит паразитные колебания (звон), которые могут возникать в обмотках трансформатора нагрузки при коммутациях.
6. Цепь разрыва контура заземления
Позволяет безопасно разорвать прямую связь корпуса прибора с защитным заземлением, предотвращая появление опасного напряжения и снижая уровень помех в аудиотракте. Диоды разрывают цепь при высоком напряжении, а резистор обеспечивает путь для малых токов утечки.
Читайте также: Схема подключения люминесцентных ламп

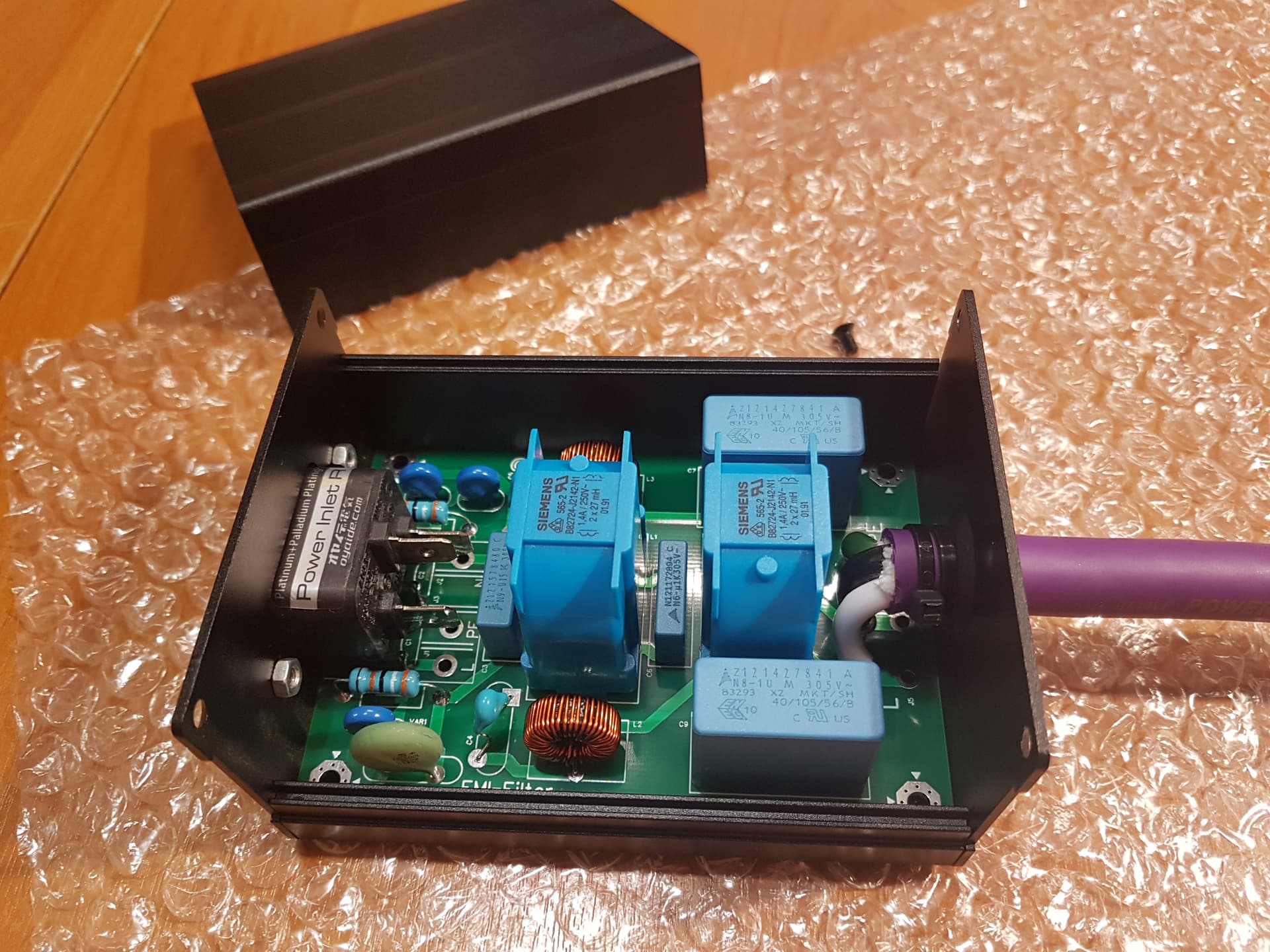

Монтаж качественного фильтра
Всю схему удобно собрать на единой печатной плате. Многие компоненты (дроссели, конденсаторы) можно позаимствовать из старых, но качественных компьютерных блоков питания.
Как видно, имея базовые навыки пайки и понимание электронных схем, можно создать эффективный сетевой фильтр, который по своим характеристикам не будет уступать, а зачастую и превосходить многие бюджетные магазинные аналоги. Это не только экономит средства, но и дает полный контроль над качеством и надежностью конечного устройства.
