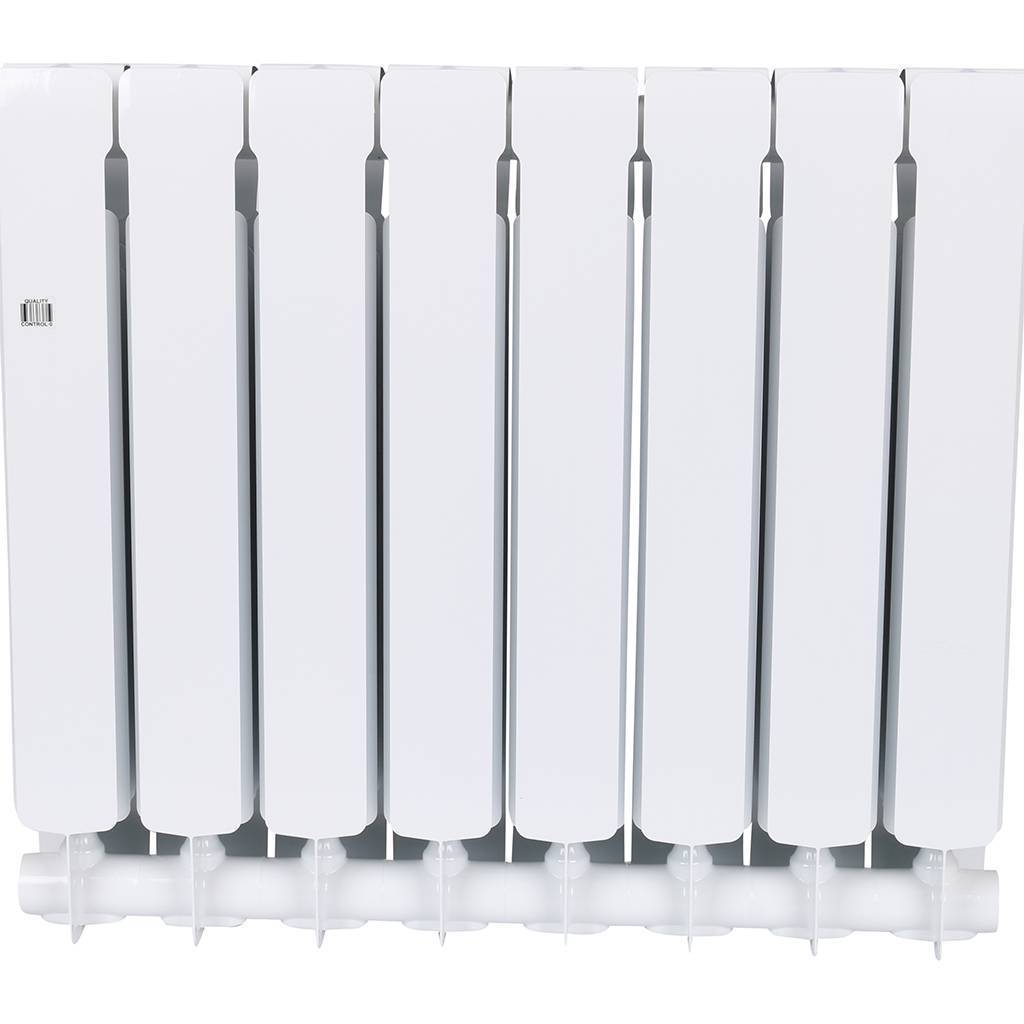

Радиатор Rifar Base 500 представляет собой секционную биметаллическую модель отечественного производства, которая выделяется на рынке благодаря своей высокой тепловой мощности. Это делает её отличным выбором для обогрева просторных помещений. Конструкция некоторых модификаций предусматривает кривизну, что позволяет гибко размещать батарею вдоль стен с различным радиусом, адаптируясь к высоте подоконника и ширине оконного проёма.
Конструкция и принцип работы
Каждая секция радиатора Base 500 — это результат передовой технологии литья под давлением. В её основе лежит стальной сердечник, окружённый алюминиевым сплавом. Такая биметаллическая конструкция объединяет лучшие свойства материалов: прочность и коррозионную стойкость стали с выдающейся теплоотдачей алюминия, что в итоге значительно продлевает срок службы прибора.
Секции герметично соединены между собой с помощью надёжных силиконовых прокладок, образуя монолитную конструкцию, устойчивую к протечкам. Для дополнительной защиты внутренняя поверхность покрыта специальным составом, а внешняя — прочной порошковой краской, устойчивой к повреждениям и коррозии. Стандартное межосевое расстояние модели составляет 500 мм.
Важным условием эксплуатации является использование в качестве теплоносителя только подготовленной воды с водородным показателем (pH) в пределах 7–8.5. Применение антифризов или других жидкостей не рекомендуется, так как это может негативно сказаться на работоспособности и долговечности радиатора. Производитель также указывает на ограничение: не следует устанавливать радиаторы в помещениях с уровнем влажности выше 75%.
Технические параметры и расчёт
Широкий модельный ряд позволяет подобрать радиатор под конкретные задачи. Габаритные размеры остаются постоянными: высота — 570 мм, глубина — 100 мм. Ширина одной секции составляет 7.9 см, а общая ширина готового прибора начинается от 320 мм для 4-секционной модели и увеличивается с шагом 16 мм вплоть до 1120 мм. Соответственно, номинальный тепловой поток варьируется от 816 Вт до 2856 Вт с шагом 408 Вт. Стандартно радиаторы собираются из 4–12 секций, но по запросу возможны варианты от 2 до 24 секций.
Для точного подбора количества секций можно воспользоваться одним из двух методов. Первый, более точный: умножить площадь помещения в квадратных метрах на 100 (Вт/м² — усреднённая тепловая потребность) и разделить результат на теплоотдачу одной секции выбранной модели. Второй, упрощённый метод (актуален для межосевого расстояния 500 мм): разделить площадь комнаты пополам. Оптимально, если длина радиатора будет равна длине оконного проёма или составлять не менее 2/3 от него.
Ключевые рабочие характеристики модели:
- Максимальная температура теплоносителя: до 135°C.
- Рабочее давление: 20 атм (2 МПа), испытательное давление — 30 атм.
- Мощность одной секции: от 0.104 кВт до 0.204 кВт.
- Срок службы: 25 лет.
- Гарантия производителя: 10 лет.
Варианты подключения
Радиаторы Rifar Base 500 предлагаются в двух основных исполнениях по типу подключения:
- Боковое подключение «Ventil». Подача теплоносителя осуществляется через верхний патрубок, а отвод — через нижний. Такая схема позволяет легко интегрировать термостатическую головку для регулировки температуры и теплоотдачи вручную или автоматически. Для устранения возможного неравномерного прогрева крайних секций рекомендуется использовать удлинитель потока по схеме «верх-низ».
- Нижнее подключение (BVL — слева, BVR — справа). Эта система отличается стабильностью и эстетичностью, так как подводящие трубы можно скрыть. Для стравливания воздуха в комплект необходимо добавить кран Маевского и терморегулирующую головку.
Радиаторы поставляются с полным набором для монтажа, включающим универсальные кронштейны (настенные, угловые, напольные) и монтажный комплект с резьбой ½ или ¾ дюйма.
Ключевые достоинства радиаторов Rifar
Главным преимуществом Rifar Base 500 является его универсальность. Батареи одинаково хорошо подходят как для систем центрального отопления в многоквартирных домах, где важна устойчивость к перепадам давления, так и для частных домов. Однако в автономных системах рекомендуется придерживаться параметров, близких к централизованным.
Возможность точной регулировки температуры — ещё один значимый плюс, хотя для её реализации потребуется докупить термостатические элементы (головку, вентиль, клапан).
Малый внутренний объём секции (всего 0.136 л) обеспечивает низкую тепловую инерционность. Это значит, что радиатор быстро нагревает помещение и так же быстро остывает, позволяя гибко управлять микроклиматом, например, снижая температуру на ночь.
Надёжность соединения секций обеспечивается полиуретановыми втулками и лазерной сваркой, что гарантирует герметичность и монолитность конструкции, упрощающую монтаж. Современный лаконичный дизайн позволяет радиатору гармонично вписаться в любой интерьер, а возможность окраски в любой цвет по шкале RAL даёт дополнительные возможности для дизайнеров.
Правила и схемы монтажа
Монтаж биметаллических радиаторов Rifar не представляет особой сложности, но требует соблюдения нескольких важных правил:
- Перед началом работ радиатор должен акклиматизироваться и иметь температуру, равную температуре в помещении.
- Для защиты от электрохимической коррозии обязательно выполнить заземление (зануление) прибора или использовать диэлектрические прокладки в местах подключения к металлическим трубам.
Подробная инструкция всегда прилагается к изделию. Основные этапы установки:
- Подготовка труб. Оптимальным выбором считаются полипропиленовые трубы, армированные алюминием или стекловолокном, так как они не требуют зачистки и легко монтируются. Использование металлопластиковых или стальных труб также допустимо, но менее предпочтительно.
- Подготовка места. После демонтажа старого оборудования производится разметка и сверление отверстий под кронштейны.
- Соблюдение расстояний. Для эффективной работы и правильной конвекции необходимо выдержать нормы: от пола до низа радиатора — 60–120 мм, от стены до задней панели — не менее 20 мм, от верха радиатора до подоконника — минимум 50 мм.
- Выравнивание. Радиатор монтируется строго горизонтально, обычно по центру окна. Если в комнате несколько радиаторов, их уровень должен совпадать.
- Крепление. Кронштейны фиксируются в стене, после чего на них навешивается радиатор. Крюки должны свободно проходить между коллекторами.
- Комплектация. До установки на стену радиатор оснащается всей необходимой арматурой: переходниками (футорками), краном Маевского для удаления воздуха и, при необходимости, регулирующей термостатической гарнитурой.
- Подключение. После перекрытия стояка производится подключение к трубам системы отопления.
Существует три основные схемы подключения:
- Боковая (односторонняя). Труба подачи подключается к верхнему патрубку, а обратки — к нижнему с той же стороны. Наиболее распространённый вариант.
- Нижняя. Оба подключения (подача и обратка) осуществляются к нижним патрубкам с противоположных сторон радиатора. Используется при скрытой разводке труб.
- Диагональная (перекрёстная). Подача подключается к верхнему патрубку с одной стороны, а обратка — к нижнему с противоположной. Эта схема рекомендована для длинных радиаторов (от 12 секций), так как обеспечивает наиболее равномерный прогрев.
После завершения монтажа систему заполняют теплоносителем. Чтобы избежать гидравлического удара, запорную арматуру при этом открывают не полностью, а примерно на 2/3.
