Преобразователь напряжения — это электротехническое устройство, предназначенное для изменения величины электрического напряжения до требуемого значения. Такие приборы незаменимы, когда необходимо подключить оборудование, рассчитанное на иные номиналы напряжения, чем те, что предоставляет сеть. Важно отметить, что преобразователи могут не только понижать, но и повышать напряжение.
Как работает преобразователь напряжения
Ключевой принцип работы любого преобразователя — передать полезную мощность на выход с минимальными потерями, то есть обеспечить максимально возможный коэффициент полезного действия (КПД). Для этого в современных устройствах часто применяются экономичные электронные модули, такие как инверторы. Однако для понимания основ проще всего рассмотреть классический трансформаторный преобразователь. Его работа строится на следующих этапах:
- На вход устройства подаётся переменное напряжение от генератора или другого источника тока.
- За счёт электромагнитной индукции во вторичной обмотке трансформатора формируется аналогичный по форме, но изменённый по величине сигнал.
- При необходимости это переменное напряжение затем выпрямляется диодным мостом и стабилизируется для получения постоянного тока.
Главный недостаток такой схемы — неизбежные потери мощности в обмотках трансформатора из-за их нагрева, что снижает общую эффективность.
В высоковольтных преобразователях часто используется явление самоиндукции. При резком прерывании тока в первичной обмотке (с помощью тех же транзисторов) на ферритовом сердечнике генерируется высоковольтный импульс, который затем выпрямляется. Такие схемы, с КПД до 80%, исторически использовались для питания кинескопов в телевизорах, создавая напряжение в десятки киловольт.
Где используются преобразователи напряжения
Сфера применения преобразователей напряжения чрезвычайно широка. Их основные функции можно разделить на несколько ключевых направлений:
- Передача и распределение электроэнергии: в энергосистемах для транспортировки тока на большие расстояния.
- Технологические процессы: обеспечение работы сварочного оборудования, электротермических установок для обработки материалов.
- Электроснабжение: питание самого разнообразного оборудования в различных отраслях техники.
В энергетике преобразователи (трансформаторы) сначала повышают напряжение с 6-24 кВ до 110-220 кВ для эффективной передачи по ЛЭП, а на подстанциях — понижают его сначала до 6-10 кВ, а затем до бытовых 380/220 В.
В технологических целях они выступают в роли специализированных установок, например, сварочных трансформаторов.
Промышленное применение
Наиболее масштабно преобразователи используются в промышленности для обеспечения качественного электропитания критически важного оборудования:
- Системы автоматического управления и контроля технологическими процессами.
- Телекоммуникационное оборудование и устройства связи.
- Электроизмерительные приборы и лабораторное оборудование.
- Специализированное радио- и телевизионное оборудование.
Особую нишу занимают разделительные трансформаторы. Их главная задача — обеспечить гальваническую развязку, то есть безопасное отделение цепи нагрузки от высоковольтной входной цепи. Такие вспомогательные преобразователи обычно имеют небольшую мощность и компактные размеры.
Быт, медицина и специальные области
В быту мы постоянно сталкиваемся с преобразователями напряжения, даже не замечая этого. На их основе построены блоки питания для зарядки гаджетов, а также более сложные устройства:
- Стабилизаторы сетевого напряжения.
- Инверторы (например, для питания техники от автомобильного аккумулятора).
- Источники бесперебойного питания (ИБП).
Особенно высокие требования к качеству и надёжности преобразования предъявляются в медицине (для питания диагностической и жизнеобеспечивающей аппаратуры), военной технике, научных исследованиях и энергетике. Здесь критически важны «чистота» выходной синусоиды и стабильность параметров.
Плюсы и минусы преобразователей
К основным преимуществам современных преобразователей напряжения можно отнести:
- Гибкое управление параметрами выходного сигнала (преобразование переменного тока в постоянный, изменение частоты).
- Возможность коммутации цепей и регулировки амплитуды напряжения.
- Адаптация выходных параметров под конкретную нагрузку.
- Компактность и простота конструкции, особенно у бытовых и модульных моделей.
- Высокая экономичность: КПД современных импульсных моделей может достигать 90% и более.
- Удобство использования и универсальность.
- Фундаментальная роль в передаче электроэнергии и работе ответственных отраслей.
Недостатки у этих устройств также имеются:
- Высокая стоимость, особенно у моделей специального назначения.
- Как правило, низкая влагостойкость (за исключением герметизированных исполнений для сложных условий).

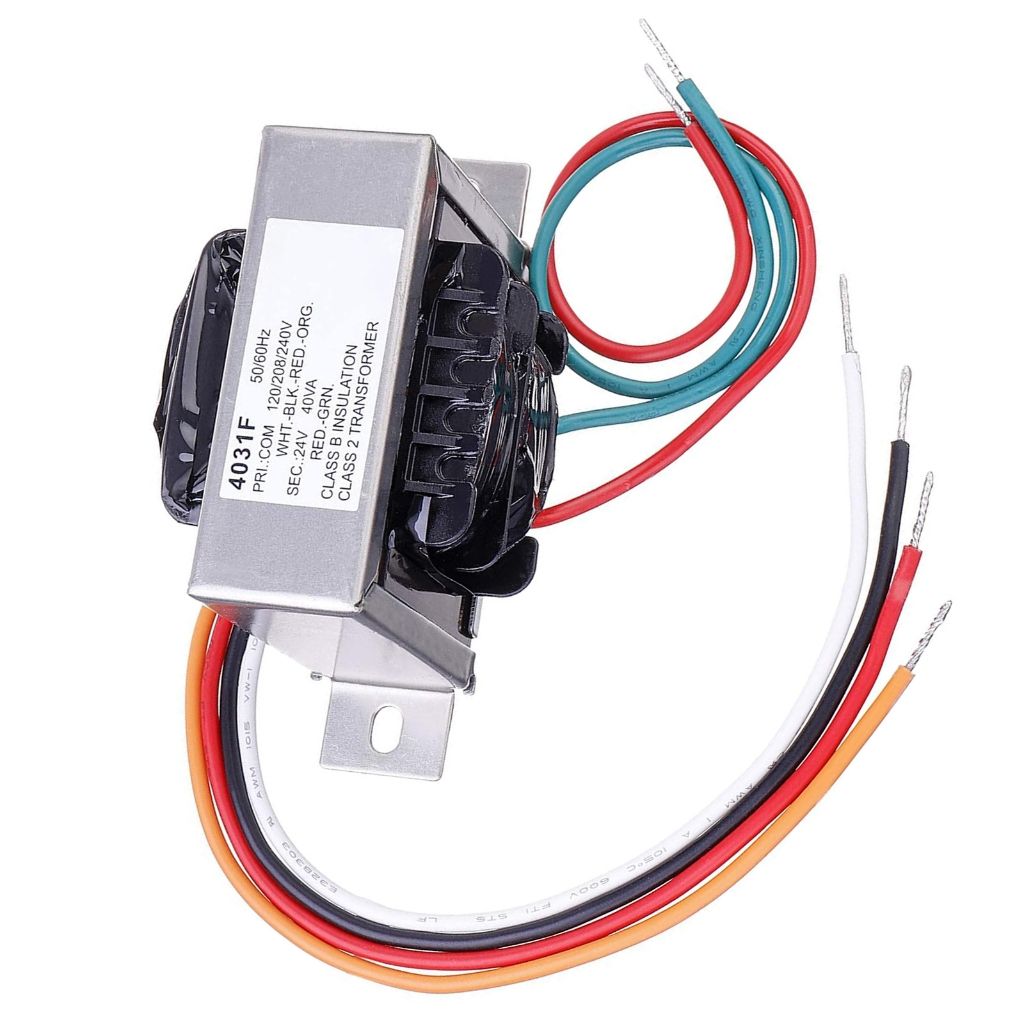

Основные виды преобразователей напряжения
Многообразие преобразователей можно классифицировать по нескольким ключевым признакам. Выделяют следующие основные классы:
- Бытовые устройства (встроенные и внешние БП, ИБП).
- Высоковольтное и высокочастотное оборудование.
- Импульсные (бестрансформаторные) и инверторные устройства.
- Преобразователи постоянного напряжения (DC/DC-конвертеры).
- Регулируемые аппараты с плавной настройкой выхода.
Отдельной категорией можно считать преобразователи тока в напряжение.
Бытовые преобразователи
С этим типом устройств знаком каждый. Практически вся современная электроника содержит встроенный блок питания — это и есть преобразователь. К этому же классу относятся источники бесперебойного питания (ИБП) со встроенным аккумулятором. Современные бытовые инверторы, например, для автономного электропитания, часто строятся по двойной инверторной схеме. Они позволяют получить из постоянного тока аккумулятора (12/24 В) стабильное переменное напряжение 220 В с чистой синусоидой, необходимое для чувствительной техники.
Регулируемые преобразователи
Эти устройства позволяют плавно изменять величину выходного напряжения, как правило, в сторону понижения. Классический пример — лабораторный блок питания, где входные 220 В переменного тока преобразуются в регулируемое постоянное напряжение в диапазоне, например, от 2 до 30 В. Такие приборы с точной регулировкой незаменимы для настройки, тестирования и ремонта электронной аппаратуры, а также для поверки измерительных приборов.
Импульсные (бестрансформаторные) преобразователи
В этих устройствах традиционный трансформатор часто отсутствует или играет вспомогательную роль. Основу составляют электронные схемы с модулем управления и преобразователем частоты, который подготавливает сигнал для последующего выпрямления. Современные инверторы оснащаются программируемыми микроконтроллерами, что позволяет гибко управлять процессом преобразования и добиваться высокого качества выходного напряжения.
К высоковольтным устройствам относятся мощные силовые трансформаторы на подстанциях, о которых говорилось выше, а также специальные схемы, например, для формирования ускоряющего напряжения в кинескопах. Главная задача в энергетике при использовании таких преобразователей — минимизировать потери мощности при передаче на расстояние.
