Долговечная и безопасная работа системы отопления во многом зависит от правильного выбора и монтажа крепежных элементов — кронштейнов. На рынке представлено множество их разновидностей, которые отличаются по конструкции, способу установки и назначению. Некоторые модели разработаны специально для конкретных типов радиаторов, что обеспечивает максимальную надежность.
Основные типы креплений для батарей

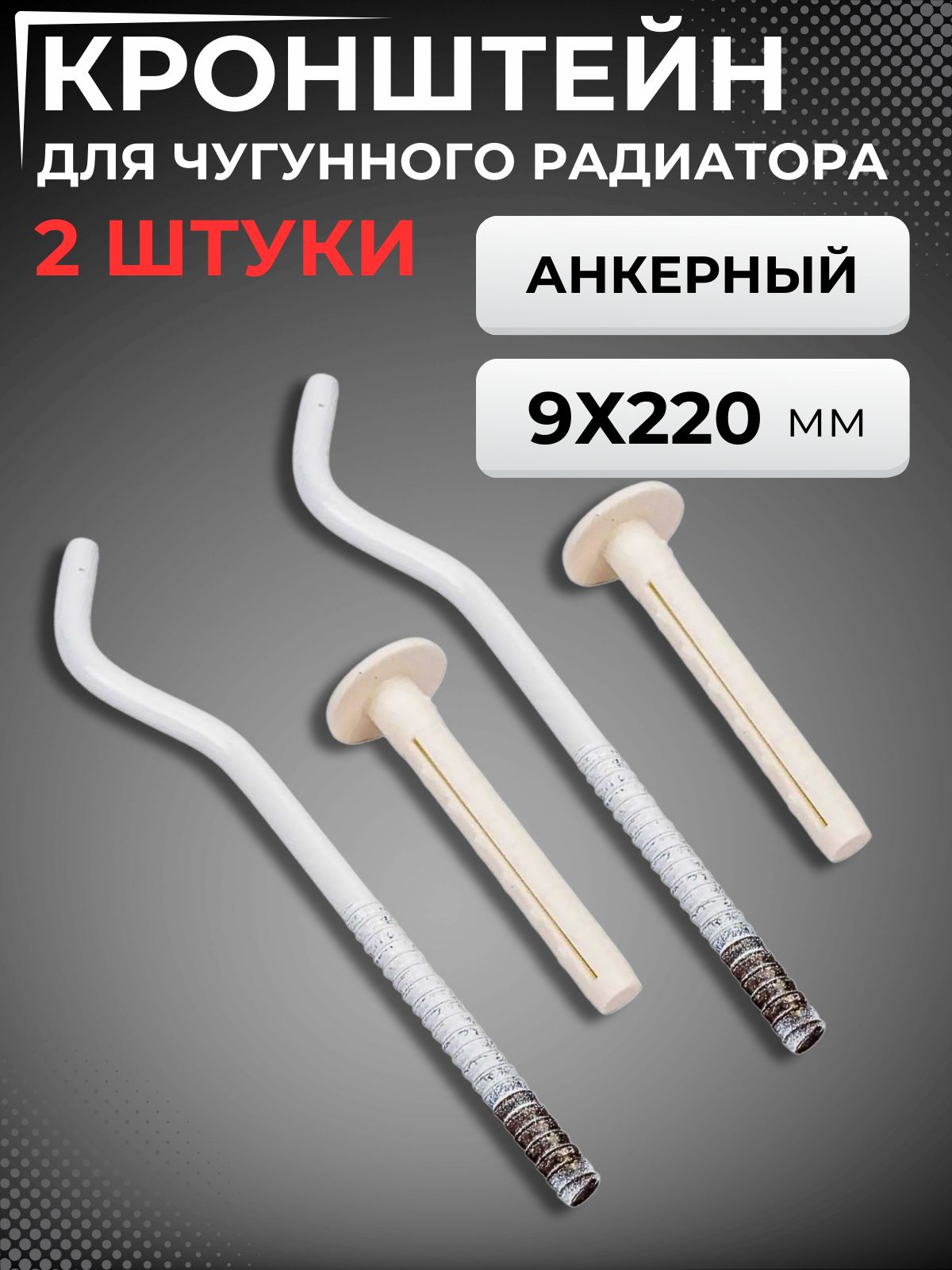

На изображении представлен настенный кронштейн, предназначенный для фиксации тяжелых чугунных радиаторов.
Все крепежные системы для отопительных приборов можно разделить на две основные категории, каждая из которых решает свои задачи и применяется в определенных условиях.
Настенные крепления
Это самый распространенный и надежный вариант, при условии, что стена обладает достаточной несущей способностью. К данному типу относятся:
- Анкерные кронштейны. Выпускаются разной длины для радиаторов различного веса и габаритов.
- Регулируемые держатели. Оснащены специальной пластиной и подвижным механизмом, позволяющим точно выставить высоту установки батареи.
- Крепежи с шумопоглощением («антишум»). Имеют в конструкции резиновые вставки, которые гасят вибрации и шум от работы системы отопления.
- Угловые кронштейны. Компактные металлические элементы, предназначенные для легких и малогабаритных радиаторов.
На фото показан пример напольного кронштейна, который обеспечивает устойчивость радиатора.
Напольные крепления
Это решение применяется в случаях, когда настенный монтаж невозможен или ненадежен: при слабых стенах (например, из гипсокартона), панорамном остеклении или особенностях планировки. Среди напольных конструкций выделяют:
- Подставки с подошвой. Рассчитаны на тяжелые радиаторы и крепятся к полу мощными дюбелями.
- Вспомогательные стойки. Используются как дополнение к настенным кронштейнам для увеличения несущей способности.
- Регулируемые и нерегулируемые стойки. Часто имеют крюки для дополнительной фиксации к стене.
- Простые подставки. Не требуют жесткого крепления к полу и подходят для легких обогревателей.
- Кронштейны на треноге. Обеспечивают высокую устойчивость и идеальны для установки радиатора вдали от стен.
Подготовка и разметка места для установки
Перед началом работ важно правильно определить местоположение радиатора.
Перед покупкой крепежа необходимо определиться со способом монтажа и выполнить точную разметку в соответствии со строительными нормативами (СНиП). Ключевые требования:
- Центр радиатора должен совпадать с центром окна (допустимое отклонение — до 20 мм).
- Оптимальная длина батареи — около 75% от ширины оконного проема.
- Зазор от пола до нижней части радиатора — не менее 60 мм.
- Расстояние между стеной и задней поверхностью батареи — 30-50 мм для эффективной конвекции.
- Промежуток от подоконника до радиатора — минимум 50 мм.
- Количество кронштейнов зависит от числа секций. Например, для 8-секционной батареи обычно достаточно двух верхних и одного нижнего крепления.
На изображении показан процесс разметки стены для установки новых креплений.
При монтаже напольного радиатора разметка наносится на чистовое или черновое покрытие пола. Количество стоек также зависит от размеров прибора.
После изучения нормативов приступают к нанесению разметки:
- Находят середину окна и проводят вертикальную линию от подоконника до пола — это ось симметрии.
- При нижней подводке отопления проводят горизонтальную линию, обозначающую верхний край радиатора.
- При боковой подводке добавляют вторую горизонтальную линию для нижнего края батареи.
По этим линиям устанавливаются кронштейны. Расстояние между верхними и нижними держателями должно быть не менее 300 мм, а отступ от стены до точки крепления — около 80 мм. В итоге навешенный радиатор не должен выступать более чем на 130 мм от края подоконника.
Любую настенную батарею можно установить и на напольные держатели. В этом случае рекомендуемая высота от пола до центра отопительного прибора составляет 140-190 мм.
Пошаговая инструкция по монтажу радиаторов на кронштейны
Процесс монтажа крепления для массивного чугунного радиатора.
Технология крепления варьируется в зависимости от материала радиатора. Ниже приведены рекомендации для самых распространенных типов.
Монтаж чугунных радиаторов
Традиционное место установки — под окном, для создания правильной тепловой завесы. Порядок работ:
- Определите точки крепления. Кронштейны должны располагаться на уровне стыков между секциями.
- Верхние крепежи зафиксируйте на 2-3 мм выше центра подводящей трубы. Нижние установите по аналогии.
- Просверлите отверстия в стене диаметром на 1-1.5 мм меньше, чем резьба кронштейна, для плотного сцепления.
- Вставьте дюбели и вкрутите в них кронштейны.
- Убедившись в надежности крепления, навесьте радиатор и только после этого подключайте его к системе отопления.
Монтаж стальных радиаторов
Напольная стойка для дополнительной фиксации секционного радиатора.
Стальные панельные или трубчатые радиаторы можно крепить как на стену, так и на пол.
- Подготовьте отверстия и вкрутите саморезы не до конца, оставив зазор 3-5 мм.
- Наденьте кронштейны на саморезы и затем затяните их до упора.
- Навесьте радиатор на настенные крепления.
- При необходимости установите и отрегулируйте напольную подставку.
После монтажа батареи выполняется подключение труб и установка терморегулирующей арматуры. В частных домах часто используют длинные комбинированные кронштейны, которые фиксируют радиатор одновременно в верхней и нижней части.
Монтаж алюминиевых и биметаллических радиаторов
Специализированный кронштейн для надежной фиксации современного алюминиевого радиатора.
Зачастую такие радиаторы комплектуются крепежом. Алгоритм установки:
- Совместите центр окна с осью радиатора и нанесите на стену его габаритные границы.
- Отступите от краев батареи на две секции, перенесите это расстояние на стену от намеченных границ — это точки для кронштейнов.
- Просверлите отверстия, установите и зафиксируйте крепежи.
- Навесьте радиатор и подключите его к системе.
Для биметаллических моделей особенно важно использовать крепления, рассчитанные на их вес. Дополнительные правила:
- Соблюдайте расстояние от стены не менее 50 мм.
- Устанавливайте радиатор с небольшим уклоном вперед (примерно 1-2 градуса), чтобы избежать завоздушивания. Соответственно, кронштейны монтируются с учетом этого уклона.
- Располагайте заглушки и вентили на одном уровне с подводящими трубами.
Как рассчитать необходимое количество кронштейнов
Количество крепежных элементов напрямую зависит от количества секций и веса радиатора. Стандартное правило: для шестисекционной батареи обычно достаточно двух верхних и двух нижних кронштейнов (по одному с каждой стороны). С увеличением числа секций или веса прибора количество точек крепления должно возрастать.
Главный критерий — после навешивания радиатор не должен прогибаться, шататься или создавать излишнюю нагрузку на отдельные крепления. Если прочность стены вызывает сомнения, всегда стоит рассмотреть вариант с напольными стойками или их комбинацией с настенными держателями для распределения нагрузки.
