Всем привет!
Сегодня мне пришлось установить в офисе много разъемов RJ45 для подключения интернета к ПК, поэтому в этой статье я расскажу и покажу собственно процесс подключения. Забегая немного вперед, процесс установки очень прост, если вы раньше устанавливали обычные розетки на 220 вольт, то вам не составит труда подключить эти розетки.

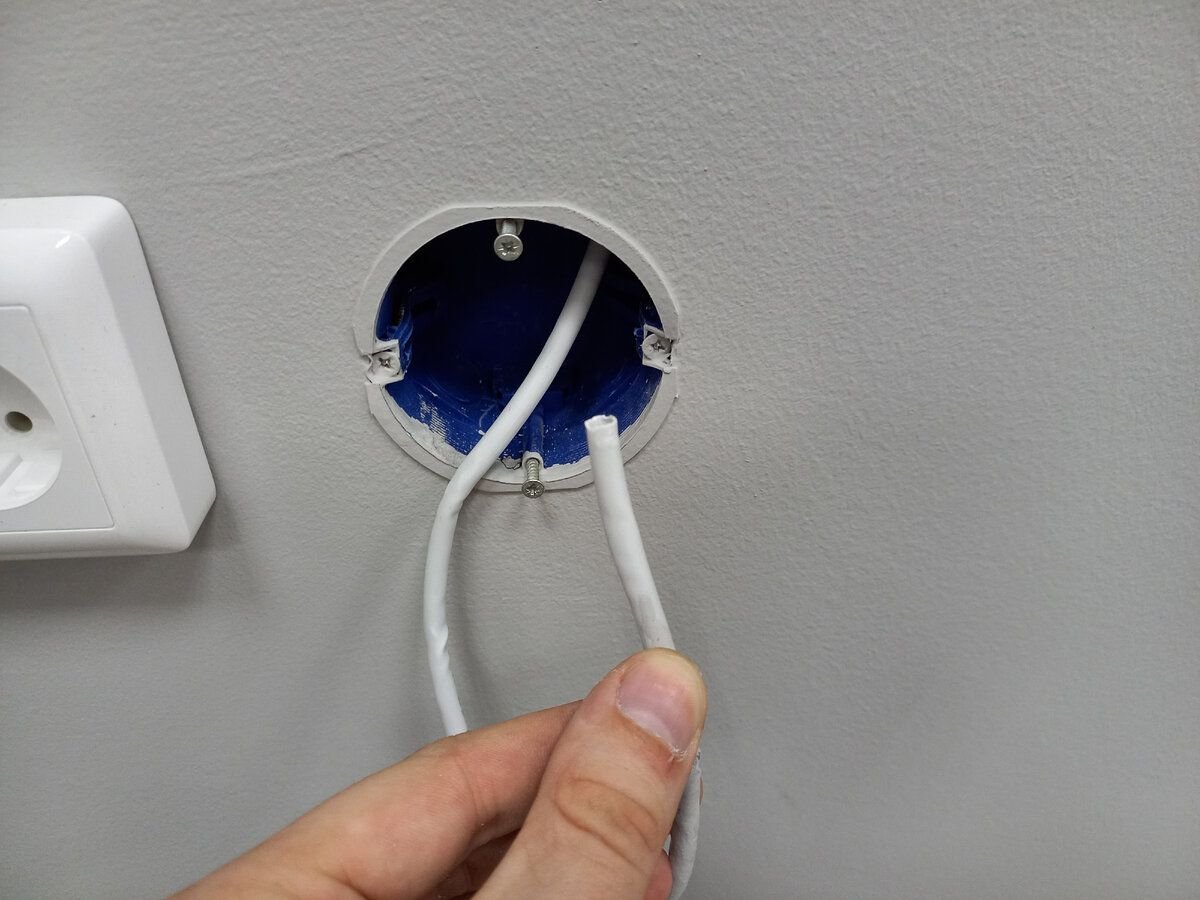

После ремонта строители оставили разъем и интернет-кабель (витая пара) 8 жил, идущий от коммутатора (роутера) (рис. 1.)
Извлекаем саму розетку из упаковки (рисунок 2)
На обратной стороне розетки есть схема с возможностями подключения, будем подключать по типу "Б" так как с другой стороны кабеля я обжал разъем по типу 568Б (по цветам слева направо: бело-оранжевый , оранжевый , бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый) Все цвета подписаны на самой розетке. (Рисунок 3.)
Снимите пластиковые держатели. (Рисунок 4 и 4.1)
Под ними мы видим клеммы (зажимы) в них, далее будем продевать провода. (Рисунок 5.)

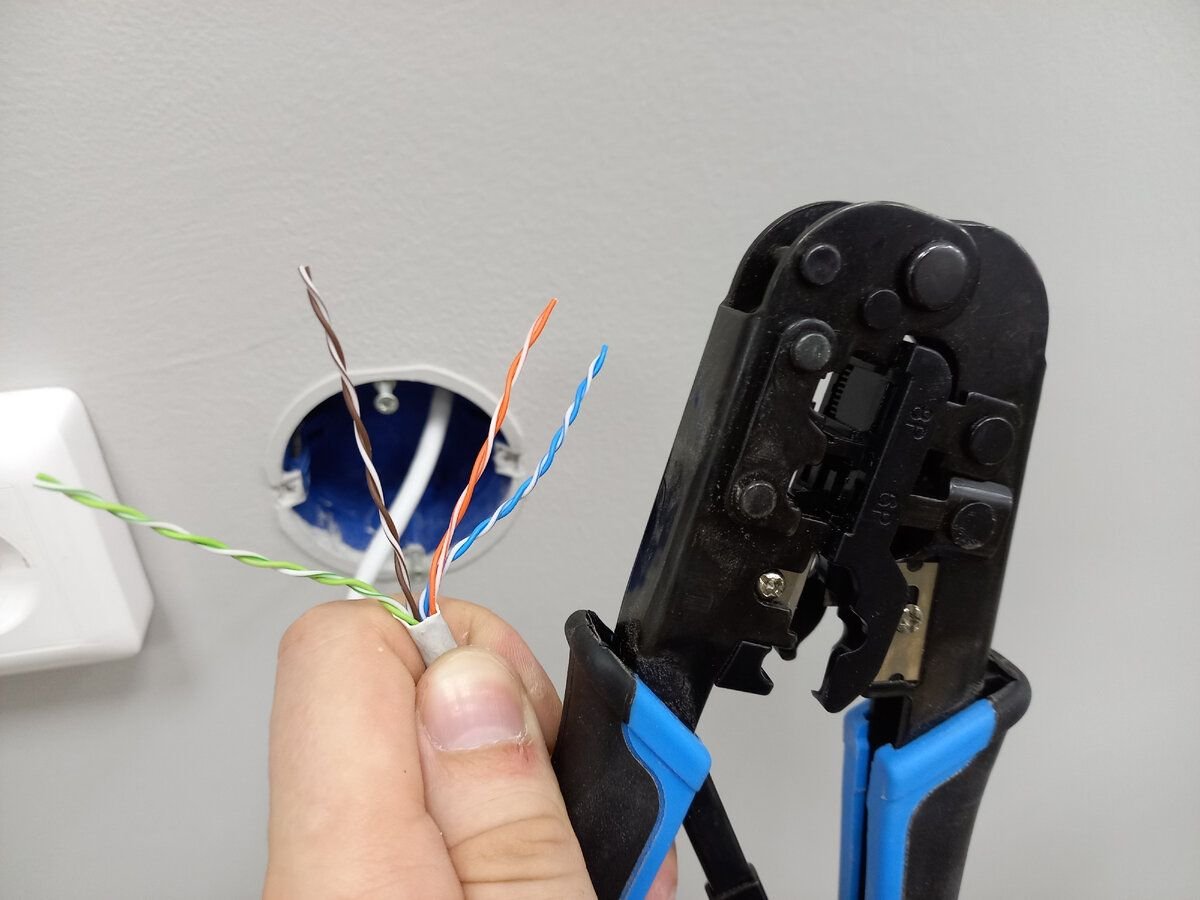

Подготовим кабель, зачищаем защитную гильзу с помощью специального обжима (Рисунок 6.)

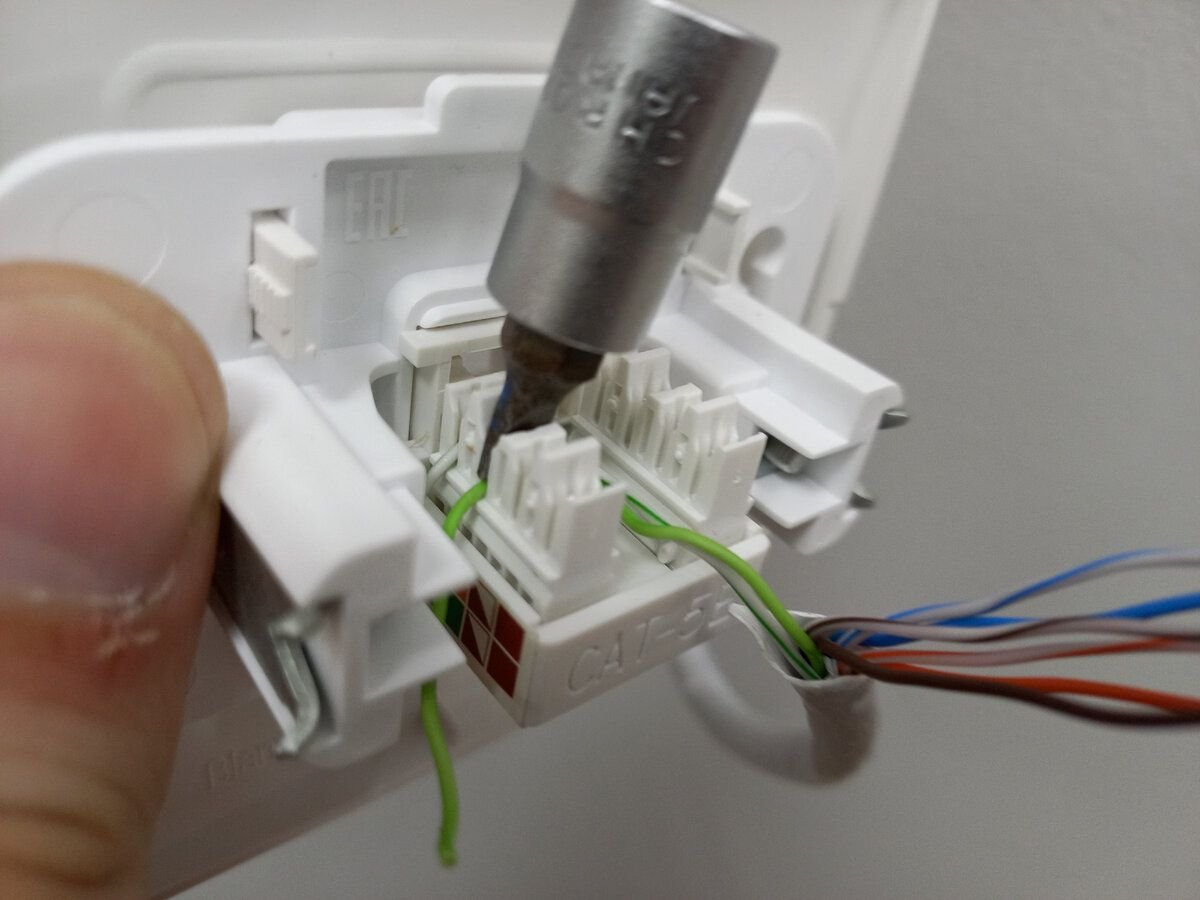

Плоской отверткой или насадкой на нее впихиваем каждый провод в клемму (цвета не путать, воспользуйтесь подсказкой на самой розетке), до характерного щелчка. (Рисунок 7 и 7.1.)

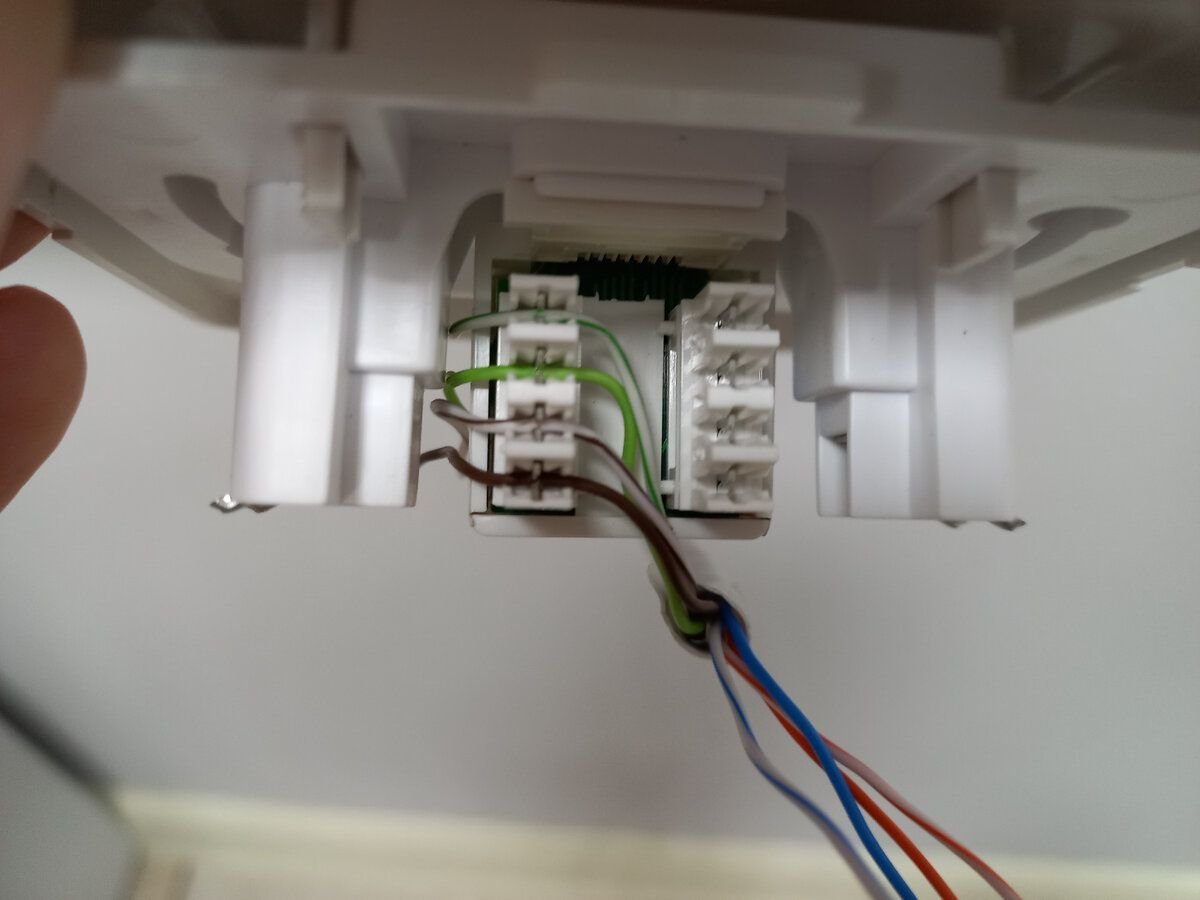

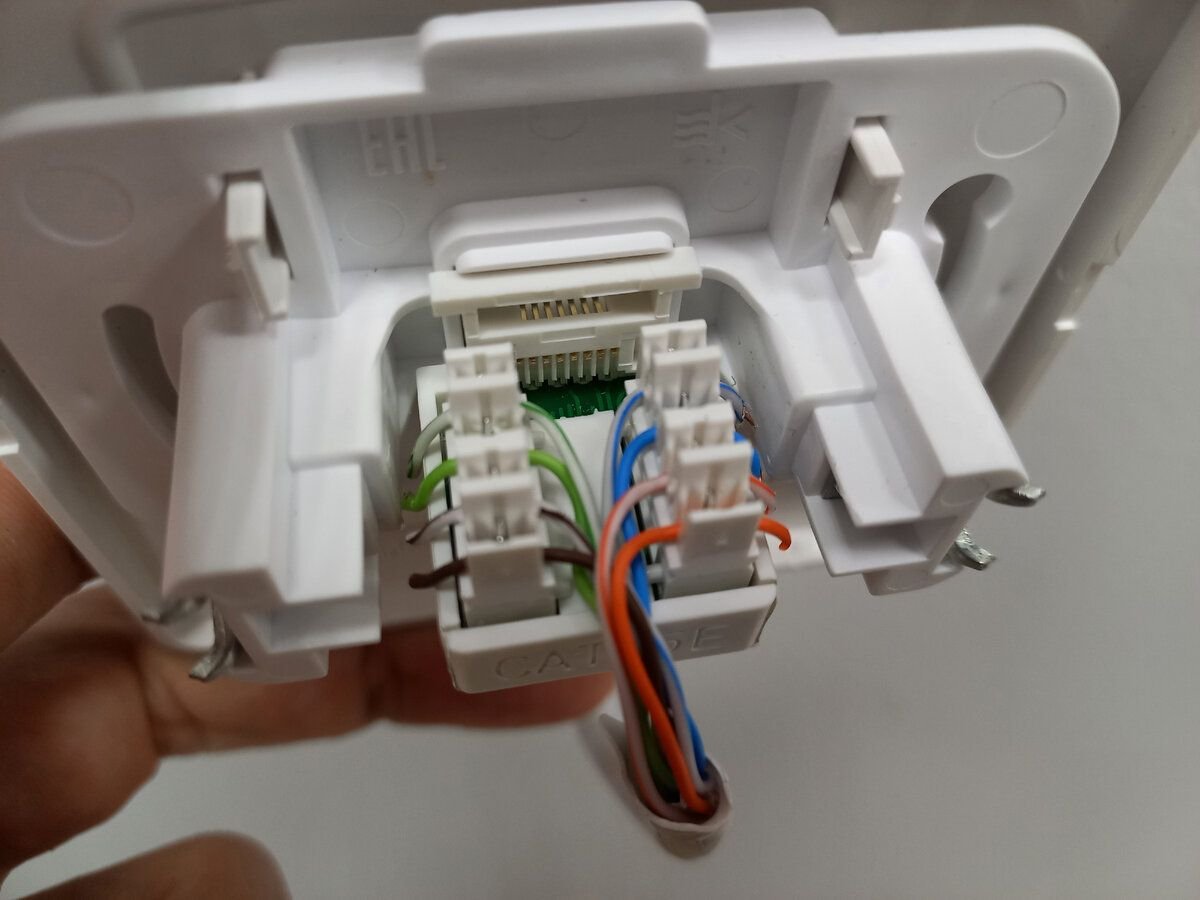

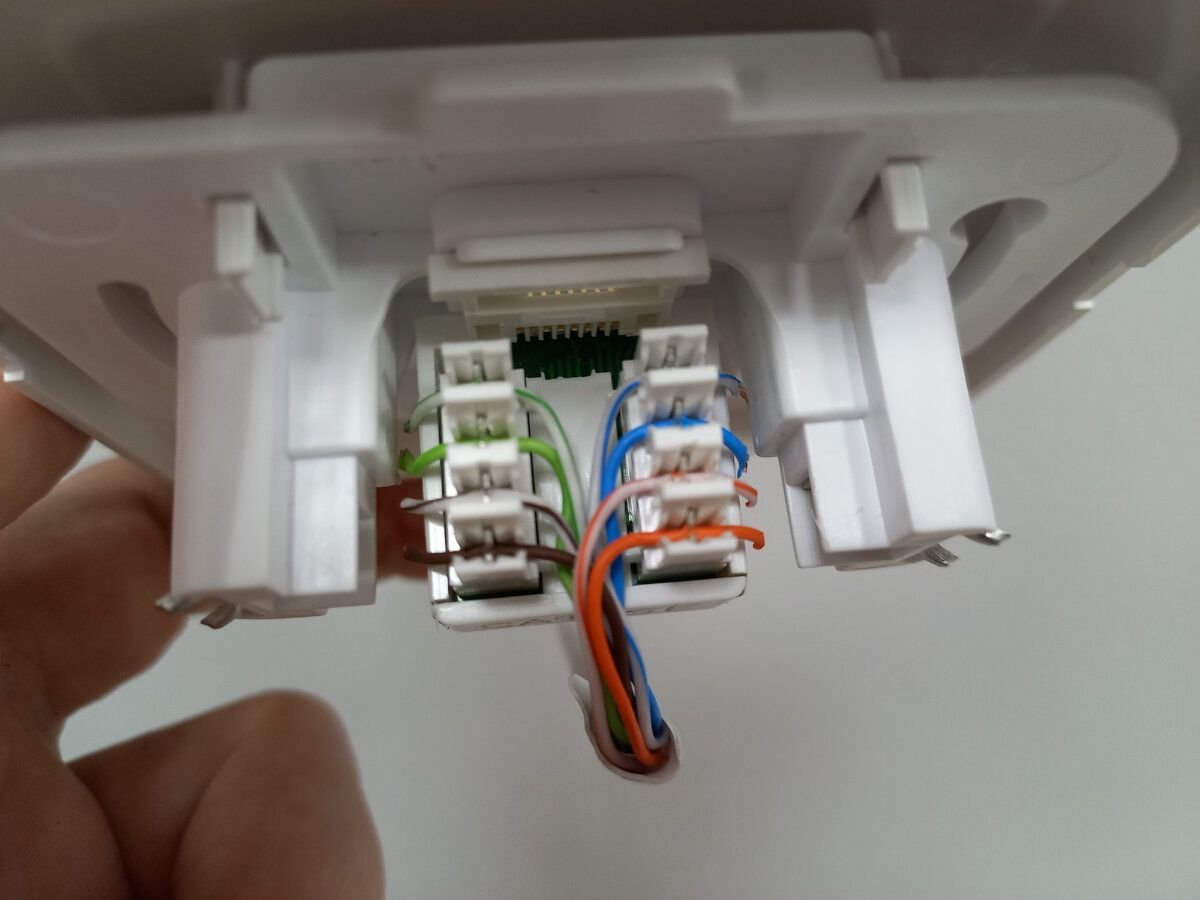

В результате должно получиться что-то вроде этого (картинки на рис. 8, 8.1 и 8.2 можно поменять местами):
Закрываем колпачки, которые были сняты в самом начале (рис. 9.)

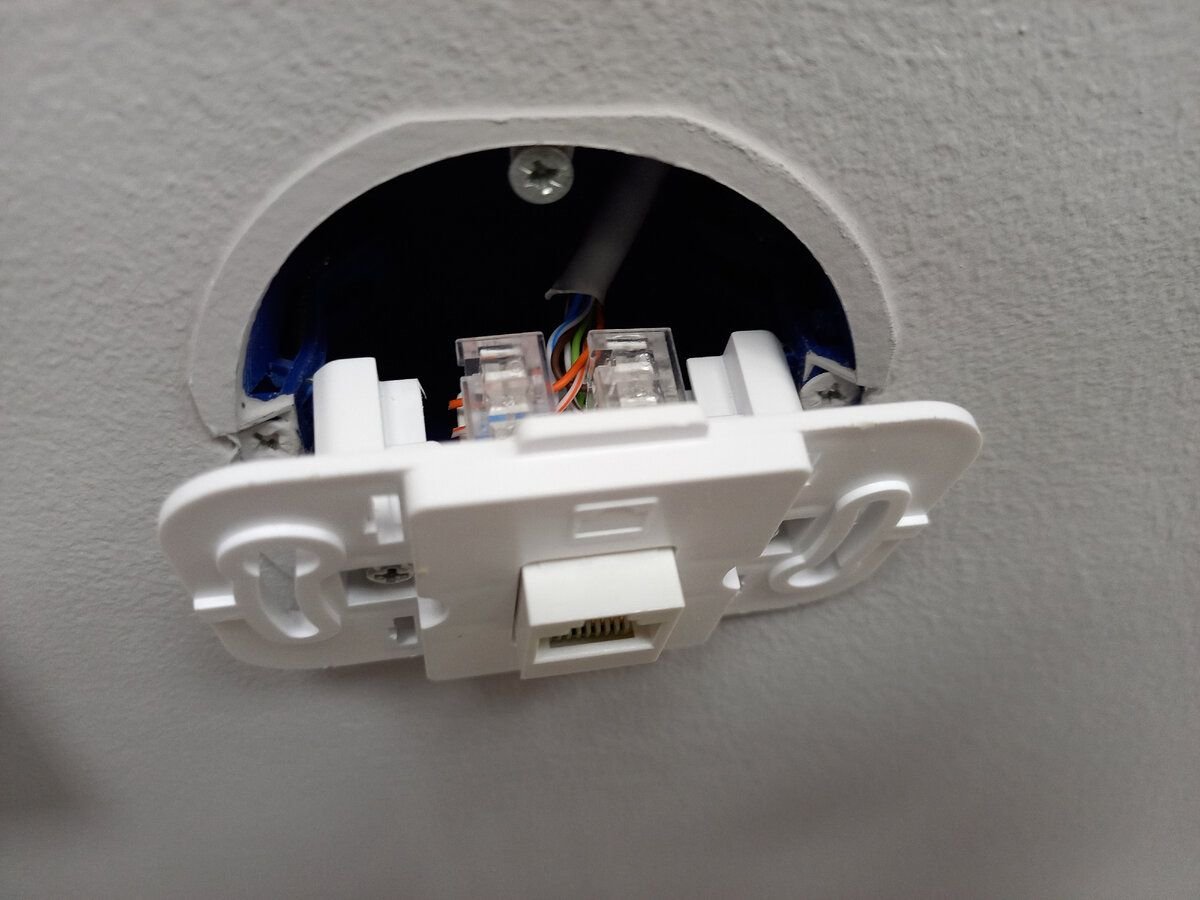

Снимаем рамку с самой розетки для установки, и, аккуратно вставив кабель обратно в розетку, устанавливаем розетку (рис. 10.)

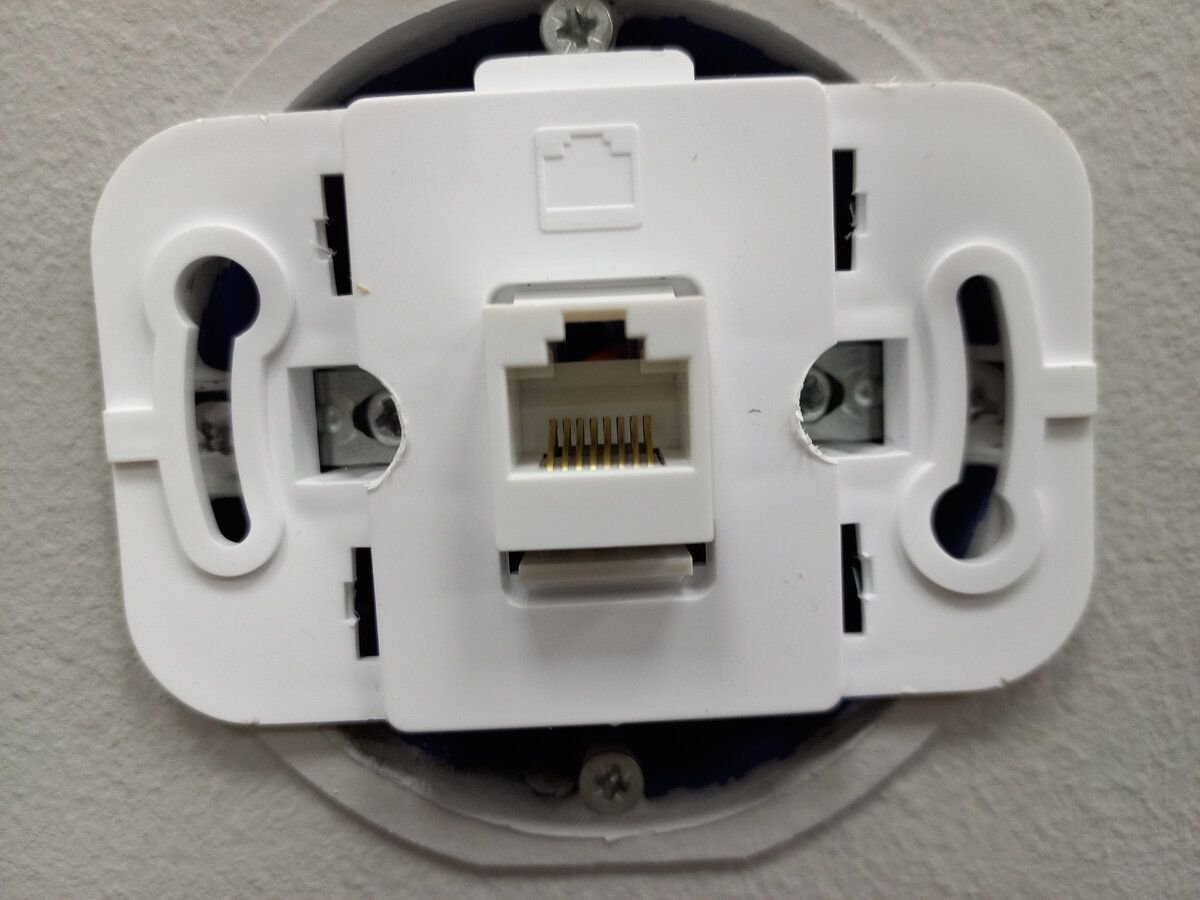

Регулируем и для надежности затягиваем 2 болта (рисунок 11 и 11.1)

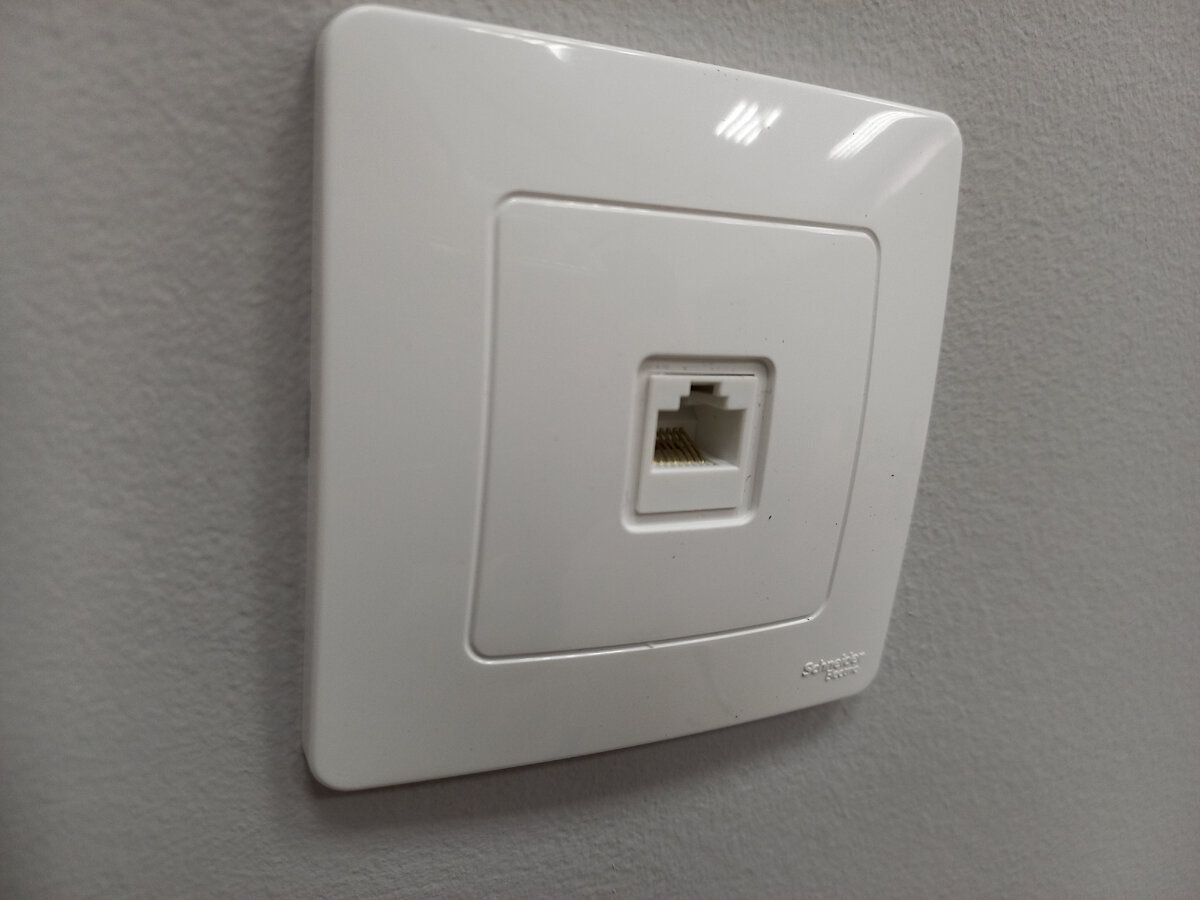

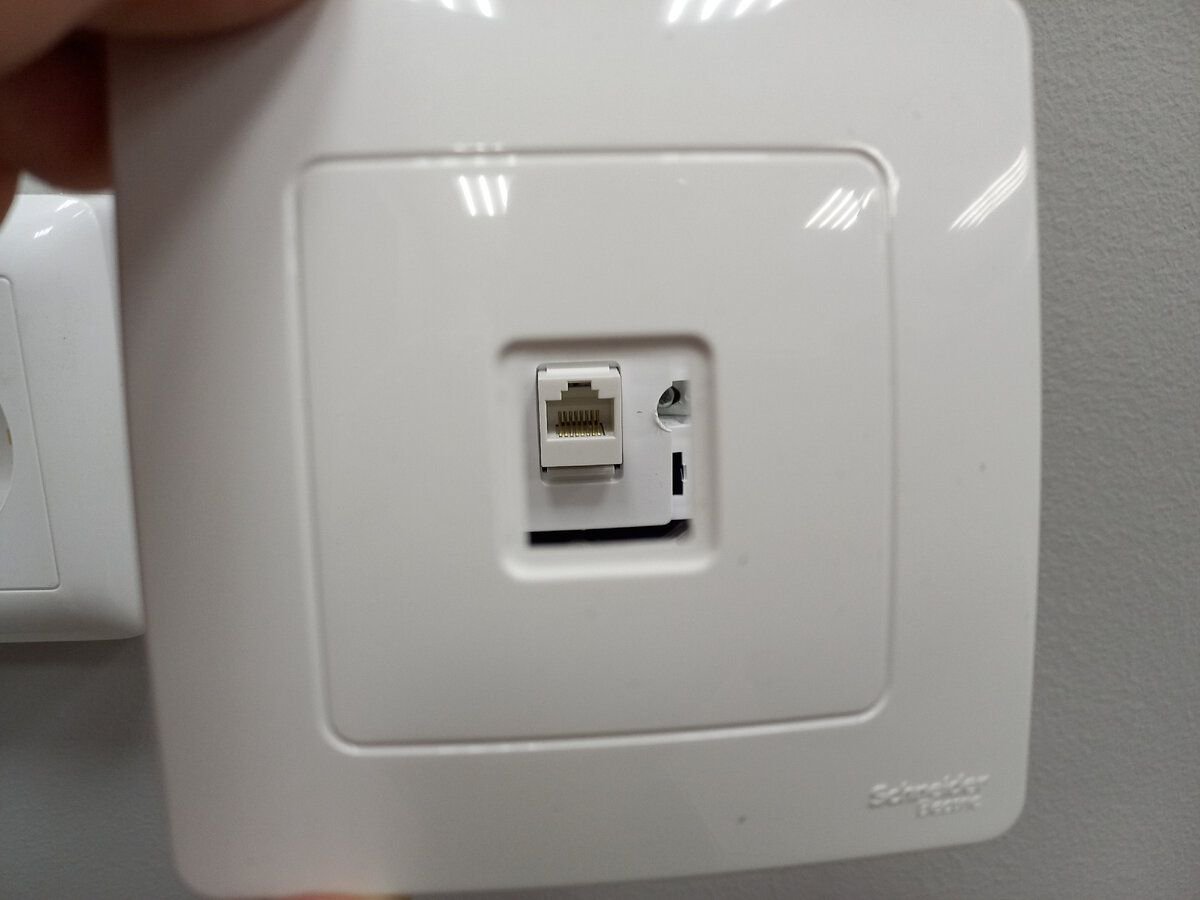

И ставим рамку на саму розетку, прицеливаемся и аккуратно защелкиваем ее на место. (Рисунок 12 и 12.1):
Все на этом этапе установки компьютерной розетки завершено. Ничего сложного. В среднем вывод должен занимать около 5 минут, а если привыкнуть, то и того меньше.
Если у вас обжат другой конец провода, то лучше сразу проверить работоспособность.
Спасибо за чтение. Надеюсь, мне удалось показать и передать весь процесс установки. Если у вас есть какие-либо вопросы, задавайте в комментариях.
Подписывайтесь на мой канал, там много интересного материала и оцените эту статью. Всем большое спасибо, растите и не болейте, всем привет, до новых встреч!
