Механический регулятор тяги для твердотопливного котла: принцип работы, выбор и установка

Механический регулятор тяги — это простое и надежное устройство для автоматического управления мощностью твердотопливного котла. В отличие от электронных систем, он не требует подключения к электросети, работает автономно и стоит значительно дешевле. Его основная задача — регулировать интенсивность горения топлива, изменяя положение заслонки, которая контролирует приток воздуха в топку.

Назначение и принцип работы регулятора тяги

Это устройство избавляет владельца котла от необходимости постоянно вручную подбрасывать топливо или регулировать поддувало. Хотя его точность ниже, чем у электронных аналогов, оно эффективно экономит дрова или уголь и стабилизирует процесс горения. В основе работы лежит простой термомеханический принцип, связанный с нагревом теплоносителя в системе.

Алгоритм работы регулятора выглядит следующим образом:

• При сгорании топлива нагревается теплоноситель в котле. Специальная жидкость в термочувствительной капсуле регулятора расширяется и начинает давить на механизм, преодолевая сопротивление пружины.
• Это давление через рычаг ослабляет цепь, соединенную с заслонкой зольника. Заслонка прикрывается, ограничивая приток воздуха. Горение замедляется, переходя в стадию тления, и температура начинает падать.
• При охлаждении теплоносителя жидкость в капсуле сжимается, пружина возвращает рычаг в исходное положение, и заслонка приоткрывается, снова увеличивая подачу кислорода.
• Этот цикл повторяется автоматически, поддерживая заданную температуру, пока топливо не прогорит полностью. После этого пружина полностью отпускает заслонку, открывая ее.

Таким образом, регулятор не только стабилизирует температуру в системе, но и защищает котел от перегрева, делает его работу менее зависимой от погодных условий и состояния дымохода, а также помогает просушивать дымоходной канал в периоды простоя.

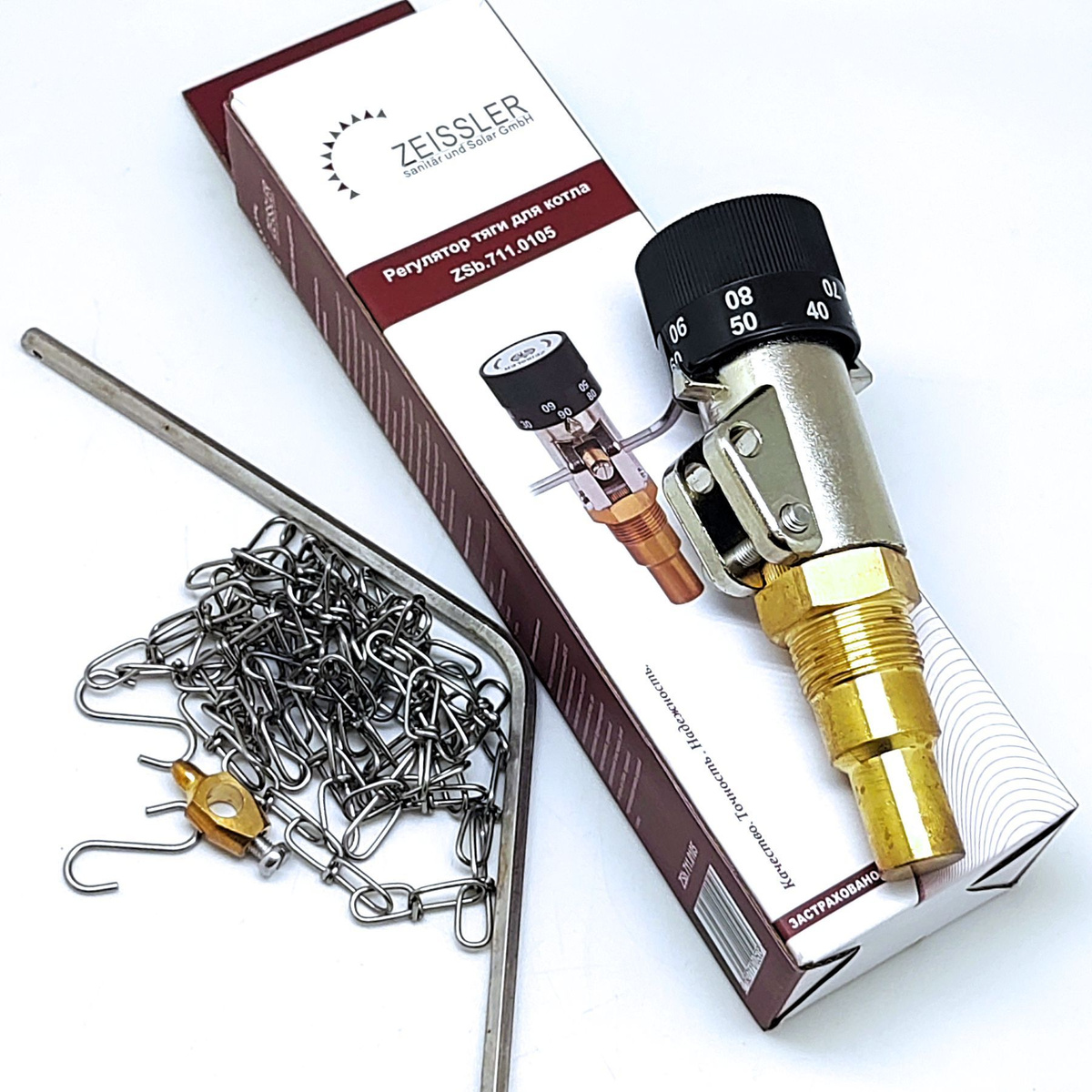

Конструкция и основные компоненты

Без такого регулятора управлять пламенем приходится вручную, открывая и закрывая дверцу зольника. Механический терморегулятор автоматизирует этот процесс. Конструкции могут незначительно отличаться у разных брендов, но ключевые элементы остаются общими:

• Термостатическая капсула (гильза): Основной чувствительный элемент, заполненный специальной жидкостью или воском, который расширяется при нагреве.
• Корпус с регулировочной рукояткой: Обычно имеет две шкалы для настройки температуры в разных положениях монтажа.
• Исполнительный механизм: Включает шток, рычаг и спиральную пружину.
• Цепь: Соединяет рычаг регулятора с заслонкой зольника.

Капсула помещена в гильзу, которая контактирует с теплоносителем. Поворотом рукоятки на корпусе пользователь задает желаемый температурный режим, ограничивая ход рычага.

Технические характеристики и параметры выбора

При выборе регулятора тяги важно убедиться, что его параметры совместимы с вашим котлом. Обратите внимание на следующие ключевые характеристики:

• Диапазон регулировки температуры: Обычно от +30°C до +100°C или +120°C.
• Тип и размер резьбы: Чаще всего используется коническая резьба ¾ дюйма для вкручивания в посадочное гнездо котла.
• Подъемное усилие цепи: Должно быть достаточно, чтобы поднять вес заслонки зольника вашего котла (обычно 0,85 – 1,2 кг).
• Длина цепи: Как правило, до 1,2 метра, что достаточно для большинства моделей.
• Материалы: Качественные регуляторы имеют латунный или хромированный корпус, термостойкую рукоятку и оцинкованную цепь для долговечности в условиях высоких температур.

Также критически важно учитывать ориентацию регулятора при монтаже. Если гильза в котле расположена сверху, нужен регулятор для вертикальной установки. Если сбоку или спереди — для горизонтальной. Существуют и универсальные модели с двумя шкалами.

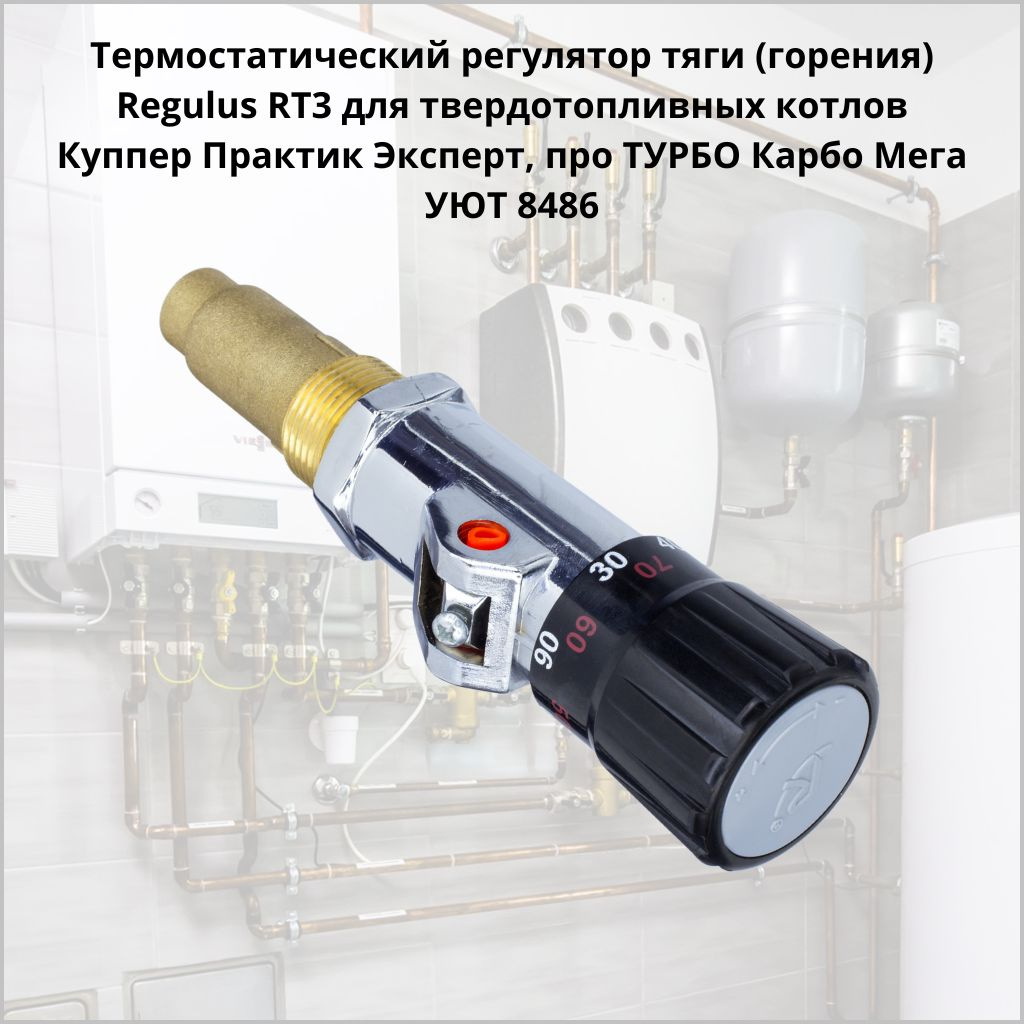

Как правильно установить и настроить регулятор

Монтаж лучше проводить при холодном и слитом теплоносителе. Регулятор вкручивается в предусмотренное на котле посадочное место, резьбу необходимо герметизировать сантехнической льняной прядью, нитью или фум-лентой. Рычаг и цепь крепятся согласно инструкции.

Настройка производится на работающем и прогретом котле:

1. Цепь продевается в рычаг, но пока не крепится к заслонке. Сама заслонка должна быть полностью открыта.
2. Ослабляется фиксирующий винт на рукоятке регулятора.
3. Ручка поворачивается до желаемого значения температуры на шкале (например, +60°C).
4. Как только температура теплоносителя достигнет установленного значения, цепь нужно натянуть и закрепить на заслонке зольника так, чтобы заслонка была приоткрыта примерно на 1-2 мм.

После настройки проверьте работу котла на разных режимах. Если температура превышает заданную, немного укоротите цепь (сместив крепление на 1-2 звена). Если недобирает — ослабьте. Помните, что реакция системы на регулировку может быть не мгновенной из-за инерционности котла и типа топлива.
