Современный водяной радиатор (тепловой конвектор) поставляется с готовыми монтажными отверстиями для врезки в систему отопления. Однако для его полноценной установки и подключения к трубопроводу требуются специальные вспомогательные элементы. Именно для этого предназначен монтажный комплект для радиатора отопления, который включает все необходимые фитинги и крепежи. Отдельные наборы также позволяют надежно закрепить отопительный прибор на стене.
Виды монтажных комплектующих
Выбор фурнитуры напрямую зависит от выбранной схемы подключения радиатора к системе.
Существует несколько основных способов подключения:
- Диагональное подключение: подача и обратка подсоединяются с разных сторон по диагонали.
- Боковое (одностороннее) подключение: обе трубы подводятся с одной стороны.
- Нижнее подключение: подводка осуществляется к нижним патрубкам с разных сторон или по центру.
В зависимости от схемы и диаметра резьбовых соединений на самом радиаторе подбирается соответствующий комплект. Ключевое различие между комплектами часто заключается в диаметре внешней резьбы переходников: он может составлять ½ дюйма или ¾ дюйма.
Для настенного монтажа используются различные виды крепежных элементов: скобы, штыри (крюки) и уголки. Штыри и скобы идеально подходят для капитальных стен (кирпич, бетон, шлакоблок), в то время как уголки чаще применяются для фиксации радиаторов на деревянных поверхностях или гипсокартонных перегородках.
Комплект для подключения радиаторов с резьбой ½ дюйма

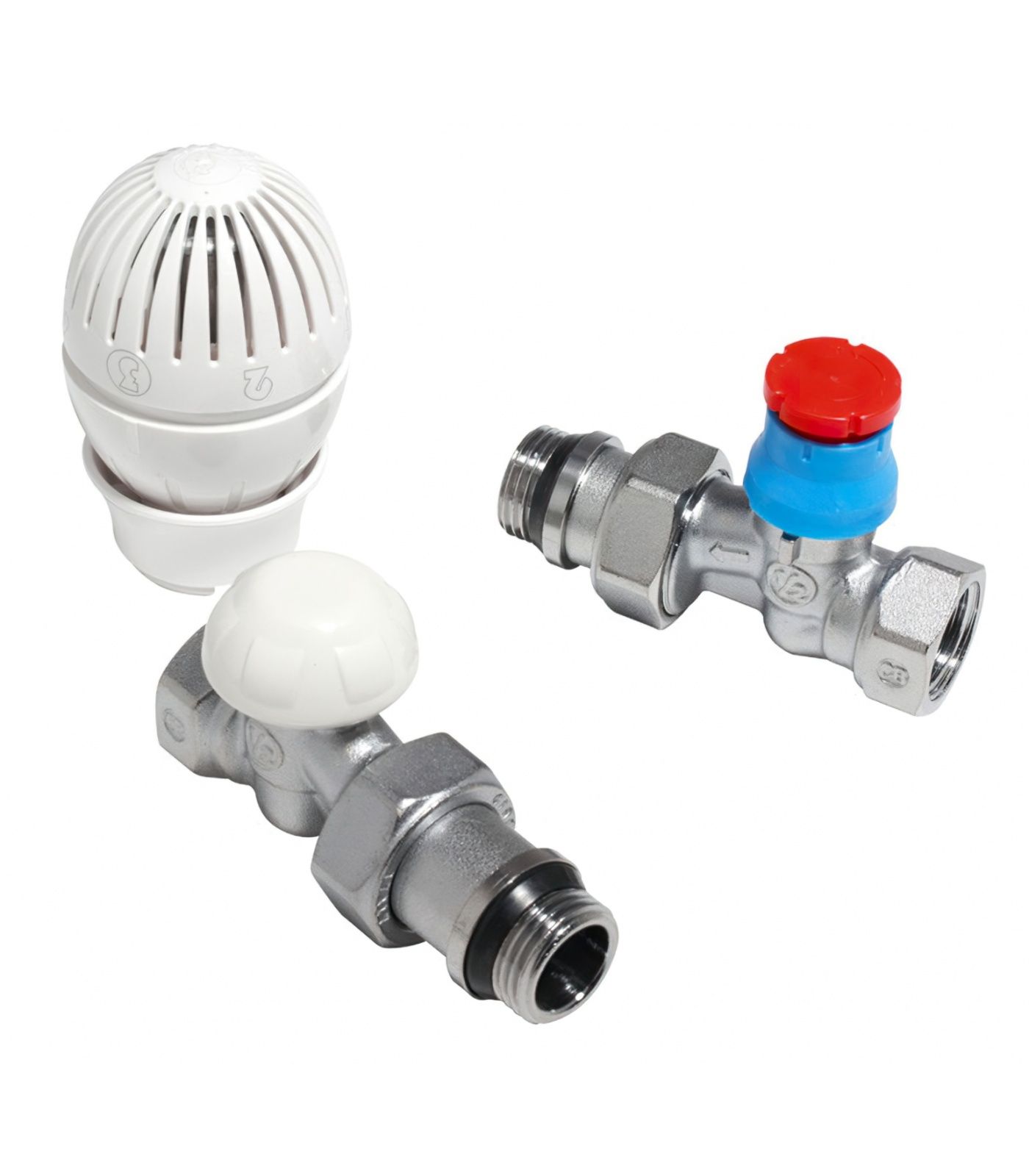

Стандартный монтажный комплект, как правило, не включает кронштейны для навешивания радиатора. В упаковке находится шесть элементов, совместимых с большинством современных биметаллических, алюминиевых и стальных радиаторов высотой от 350 до 800 мм, имеющих внутреннюю коллекторную резьбу G1". Переходники в таком наборе оснащены внутренней резьбой ½ дюйма для подключения запорной арматуры (вентилей, терморегуляторов).
Эти фитинги рассчитаны на работу с жидкими теплоносителями: водой или специальными антифризами, не агрессивными к силиконовым уплотнительным кольцам. Максимальное рабочее давление в системе не должно превышать 16 бар.
Важный момент монтажа — соблюдение правильного усилия затяжки. Футорки (переходники) вкручиваются в радиатор с моментом не более 25 Н·м, а кран Маевского и заглушки затягиваются с усилием около 20 Н·м.

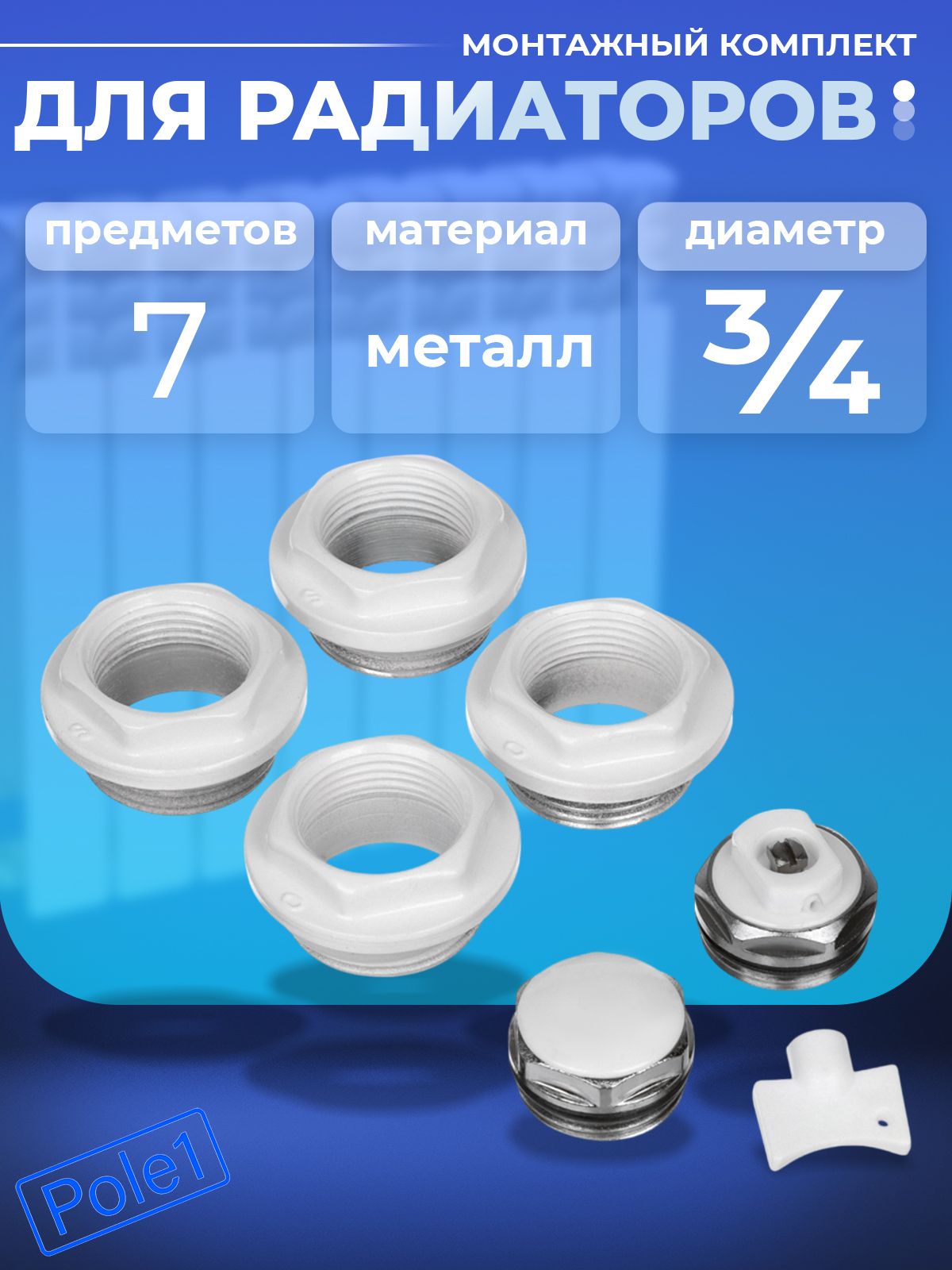

Комплект для подключения радиаторов с резьбой ¾ дюйма
Набор для резьбы ¾ дюйма по своему составу и назначению аналогичен описанному выше. Он также подходит для большинства типов радиаторов и имеет схожие технические требования. Часто в комплект дополнительно входит ключ для крана Маевского.
Элементы таких наборов (переходники, воздухоотводчик, заглушка) обычно изготавливаются из латуни с никелевым покрытием или комбинируются с полипропиленом. Для герметизации соединений используются силиконовые уплотнительные кольца, а при вкручивании футорок в радиатор рекомендуется применять фум-ленту или высокотемпературный герметик (до +100°C). Наличие шестигранника на корпусе футорки значительно упрощает монтаж с помощью ключа.
При использовании традиционного льняного уплотнения (пакли) важно наматывать его умеренно, так как излишний слой может создать избыточное напряжение и привести к растрескиванию корпуса фитинга.
Стандартный состав монтажного комплекта
Базовый комплект для подключения одного радиатора обычно включает следующий набор деталей:
- Футорка (переходник) левая с уплотнительным кольцом — 2 шт.
- Футорка (переходник) правая с уплотнительным кольцом — 2 шт.
- Заглушка для свободного коллекторного отверстия.
- Кран Маевского (воздухоотводчик) с прокладкой.
- Ключ для обслуживания крана Маевского.

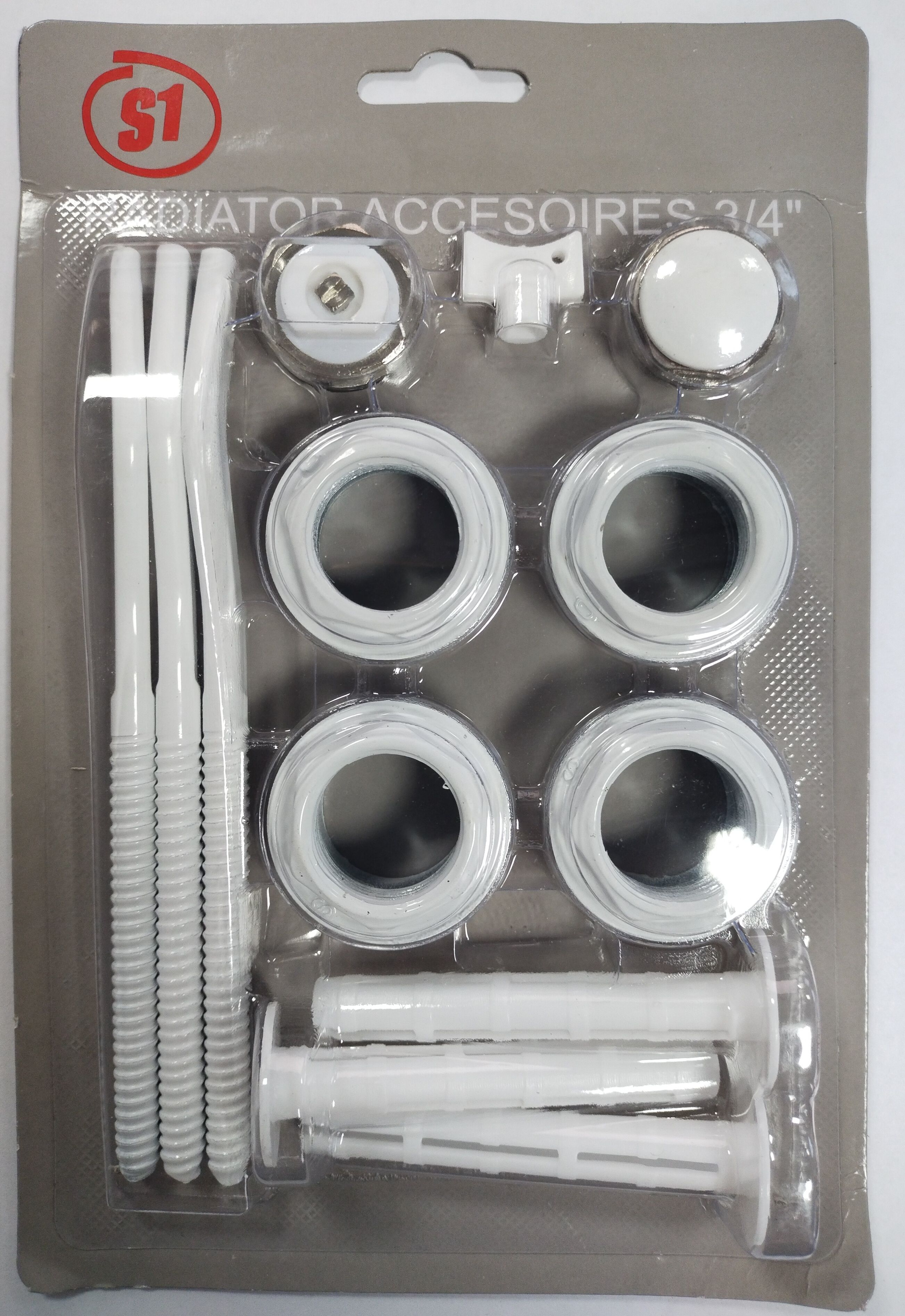

Более расширенные или универсальные комплекты могут дополнительно включать набор кронштейнов или крюков для настенного крепления, тип которых подбирается в зависимости от веса и модели радиатора.
Футорка (переходник)
Футорка — это фитинг в виде короткой втулки с наружной и внутренней резьбой разного диаметра. Её основная задача — адаптировать отверстие в радиаторе (обычно с внутренней резьбой G1") к стандартной трубной арматуре меньшего диаметра (½" или ¾"). Таким образом, футорка служит переходным звеном между радиатором и запорными вентилями или подводящими трубами. Изготавливаются эти детали преимущественно из латуни или бронзы, что обеспечивает коррозионную стойкость и долговечность.
Иногда футорки используют для ремонта: если резьба в стальном коллекторе повреждена, её рассверливают и вкручивают латунную футорку, восстанавливая работоспособность узла.
Кран Маевского (воздухоотводчик)
Это компактное устройство, предназначенное для стравливания воздушных пробок из верхней части радиатора. Конструкция состоит из латунного корпуса с резьбой для монтажа и игольчатого клапана, управляемого специальным ключом или отверткой. Сбоку расположено отверстие для выхода воздуха. Герметичность обеспечивается уплотнительным кольцом.
Воздухоотводчик открывают вручную после заполнения системы теплоносителем или при появлении признаков завоздушивания радиатора (холодные верхние секции, булькающие звуки).
Заглушка
Заглушка — это элемент с наружной резьбой (½" или ¾"), который вкручивается в одно из свободных отверстий футорки на радиаторе. Обычно она изготавливается из латуни и может иметь декоративное белое эмалевое покрытие. Форма под ключ (шестигранник) облегчает монтаж. Для надежной герметизации на резьбе установлено силиконовое уплотнительное кольцо.
Кронштейны для настенного крепления
В универсальные наборы могут входить крепежные элементы. Для тяжелых чугунных радиаторов это, как правило, прочные стальные штыри с наконечником «елочкой» и крюком для подвеса, которые забиваются в стену с помощью дюбелей. Для более легких алюминиевых и биметаллических моделей часто применяются регулируемые кронштейны в виде уголков, которые крепятся к стене шурупами. Для бетонных стен иногда удобнее использовать навесные кронштейны, фиксируемые в нескольких точках.
Преимущества использования готовых монтажных комплектов
Приобретение готового набора для монтажа радиатора предлагает ряд существенных преимуществ:
- Экономия времени и сил: В одной упаковке собраны все необходимые детали, что избавляет от необходимости подбирать каждый элемент отдельно.
- Упрощение обслуживания и ремонта: Использование переходников (футорок) защищает коллектор радиатора от повреждений. Если потребуется демонтировать кран или воздухоотводчик, выкручиваться будет именно футорка, а не деталь, «прикипевшая» к корпусу батареи.
- Порядок и удобство: Все элементы упакованы вместе, что помогает монтажнику поддерживать порядок на объекте и не терять мелкие детали.
- Широкая доступность: Такие комплекты есть в ассортименте большинства магазинов сантехники, а их стандартизация упрощает поиск нужного варианта. Для интернет-магазинов такая упаковка — гарантия комплектной поставки.
Кроме того, правило «один комплект — один радиатор» минимизирует риск ошибки и нехватки деталей при монтаже всей системы отопления.
Критерии выбора монтажного комплекта
При выборе комплекта необходимо учитывать несколько ключевых факторов:
1. Диаметр и тип резьбы на радиаторе. Это основной параметр. Следите за рекомендациями производителя радиатора, которые часто указывают на подходящий тип комплектующих.
2. Качество изготовления. Предпочтение стоит отдавать продукции известных брендов. Качественные фитинги из латуни прослужат дольше и обеспечат надежность соединений.
3. Тип крепежа (в универсальных наборах). Для массивных чугунных радиаторов требуются усиленные штыри, способные нести большой вес. Для легких моделей достаточно стандартных кронштейнов.
4. Направление резьбы. Практически все современные радиаторы имеют коллекторы с разной резьбой на правой и левой стороне (правая и левая резьба). Именно поэтому в комплекте футорки идут парами — левые и правые. При покупке обязательно проверяйте это соответствие.
Правильно подобранный монтажный комплект — это залог простой установки, долгой и беспроблемной эксплуатации всей системы отопления.
