Пульт дистанционного управления (ПДУ) — это компактное электронное устройство, которое позволяет управлять различной техникой на расстоянии. Его применение очень широко: от переключения каналов на телевизоре до координации сложных производственных процессов, полетов беспилотников и управления системами "умного дома". Небольшой корпус с кнопками стал неотъемлемой частью современной бытовой электроники.
Устройство бытового пульта ДУ
Панель современного, особенно универсального, пульта может включать в себя множество элементов:
- Клавишу включения/выбора устройства;
- Регуляторы громкости, переключения каналов, настройки времени;
- Цифровую клавиатуру для прямого ввода;
- Кнопки для программирования и настройки;
- Джойстик или клавиши навигации по меню;
- Программируемые кнопки с пользовательскими функциями;
- Небольшой дисплей (ЖК или сенсорный) для отображения информации.
Для сложных устройств используется продвинутая система с кодированием команд и защитой от помех. Микросхема пульта преобразует нажатие кнопки в цифровой сигнал, который затем декодируется приемником управляемого устройства.
Принцип передачи сигнала
Для корректной работы частота приемника и передатчика должны совпадать. Если есть расхождение, пульт может работать, но с меньшей чувствительностью и дальностью. Кодированная команда представляет собой серию импульсов, которую приемник, оснащенный демодулятором и фильтрами, расшифровывает и выполняет.
Интересно, что раньше основные органы управления часто располагались на самом устройстве, а пульт был дополнением. Сегодня же многие функции (управление воротами, светом, климатом) доступны исключительно дистанционно.
Классификация и виды пультов
Встроенный пульт ДУ
Питание большинства пультов обеспечивают 2-4 батарейки формата АА или ААА, реже — "Крона" на 9В. Для работы инфракрасного светодиода требуется около 2,5В, поэтому и нужна батарейка или несколько элементов. Для надежной работы рекомендуются щелочные (алкалиновые) батарейки.
По типу питания пульты делятся на:
- Автономные — работающие от батареек.
- Сетевые — питающиеся от сети 220В через адаптер.
По конструкции и применению:
- Переносные — привычные пульты для бытовой техники, управления светом, шторами, воротами.
- Встроенные (стационарные) — монтируются в стены или панели управления для систем "умного дома" или промышленного оборудования (например, для кранов).
По функциональности:
- Одноустройственные — с фиксированным набором команд для одной модели техники.
- Универсальные — способные управлять несколькими устройствами разных брендов (например, марка ABCD).
- Обучаемые — их можно "научить" командам от другого пульта, записав его сигналы (например, модели DC V).

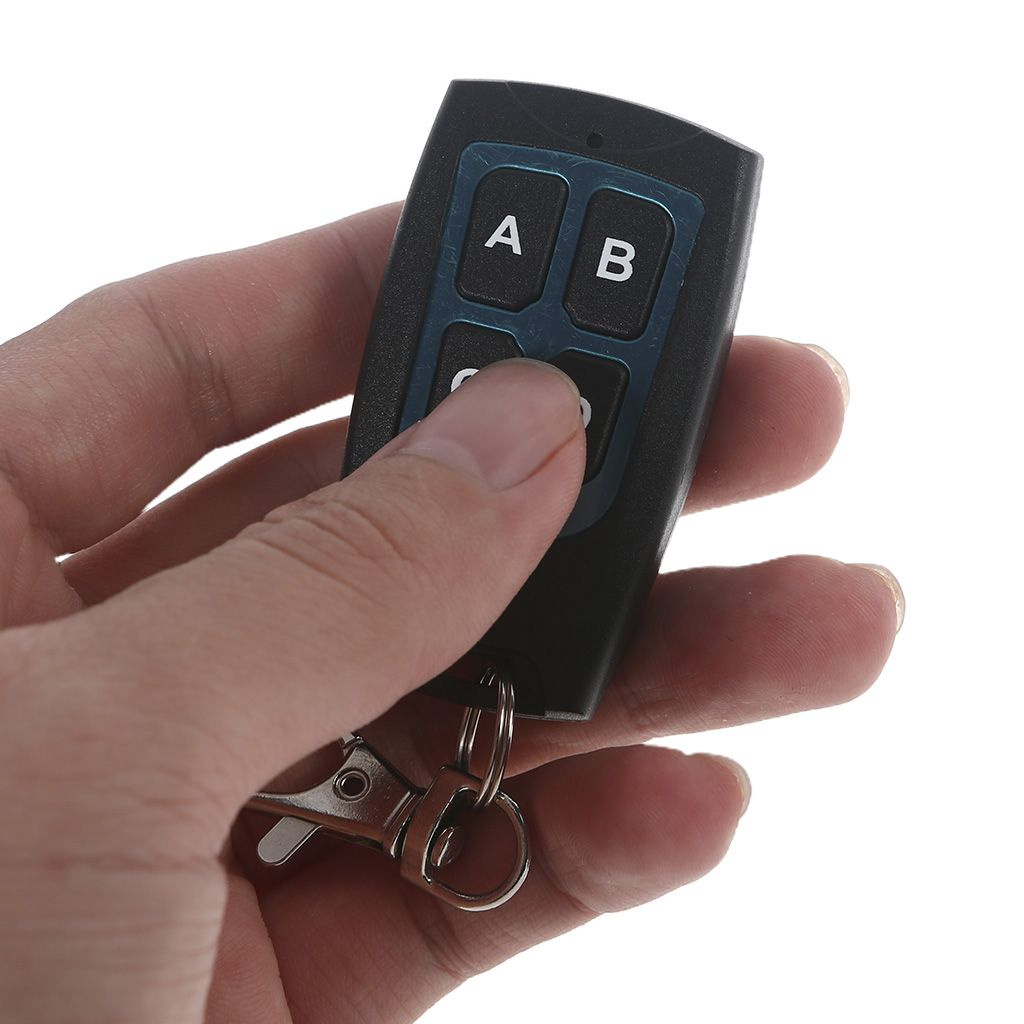

Пульт ABCD
Пульт DC V
Связь с устройством может осуществляться не только по ИК-каналу, но и с помощью радиоволн (RF), Wi-Fi, Bluetooth или ультразвука. Например, Wireless USB позволяет создать беспроводное соединение вместо кабеля.
Схемы кодирования сигналов
Чтобы команды разных устройств не пересекались, используется кодирование. Перед отправкой основной команды пульт часто посылает синхронизирующий импульс, чтобы приемник "настроился".
Существует две основные схемы кодирования:
- Схема Philips (протоколы RC5, RC4). Здесь логический "0" передается как последовательность "01", а "1" — как "10". Таким образом, сигнал 001 будет передан как 010110. Это обеспечивает стабильность передачи.
- Схема Sony. В этой системе логическая "1" передается импульсом, а "0" — паузой одинаковой длительности. Информация кодируется временными интервалами.
Исследования допускают отклонение в длительности сигналов до 10%. Дальность работы пульта напрямую зависит от мощности излучения и частоты модуляции.
Создание пульта своими руками
Схема 4-канального пульта
Простейший ИК-пульт можно сделать из старого смартфона, если в нем нет встроенного ИК-порта (IR Blaster). Для этого понадобятся два инфракрасных светодиода (можно извлечь из нерабочих пультов), штекер от наушников, паяльник, кусачки, наждачная бумага, изолента и клей.
Пошаговая инструкция:
- Аккуратно зачистите боковые грани светодиодов наждачкой, чтобы улучшить пайку.
- Склейте диоды вместе зачищенными сторонами внутрь.
- Аккуратно согните и укоротите выводы диодов кусачками.
- Спаяйте между собой аноды (плюсовые выводы) обоих диодов.
- Подключите оставшиеся выводы (катоды) к контактам штекера наушников (к левому и правому каналу). Полярность в данном случае не критична.
- Надежно заизолируйте место пайки изолентой.
После сборки на смартфон нужно установить приложение для управления техникой (например, IR Remote). В приложении выбирается модель вашего телевизора или другой техники, и самодельный ИК-передатчик, направленный на приемник устройства, сможет его контролировать.
Области применения пультов ДУ
Универсальный пульт — это самостоятельное устройство, которое может заменить несколько "родных" пультов от разной техники. В отличие от локального пульта, идущего в комплекте с конкретным прибором, УПДУ покупается отдельно и настраивается под нужные устройства.
Технологии изготовления определяют возможности и цену пульта. Современные обучаемые модели позволяют пользователю самому запрограммировать список управляемых устройств.
В быту ИК-пульты управляют практически всей электроникой: телевизорами, кондиционерами, аудиосистемами. В системах автоматизации они контролируют климат, освещение, безопасность, открывание ворот и даже работу кухонной техники.
Ключевые преимущества дистанционного управления
Главное преимущество — это комфорт. Нет необходимости вставать с дивана, чтобы выключить свет в другой комнате, переключить канал или изменить температуру кондиционера. В рамках "умного дома" это позволяет комплексно управлять всеми системами жилища.
Дистанционное управление критически важно там, где объект удален от оператора или его прямое присутствие опасно: при управлении дронами, самолетами, космическими аппаратами, ретрансляторами и промышленным оборудованием.
Даже в сфере развлечений переход на беспроводные пульты (как в игровых консолях Xbox) дал пользователям большую свободу движений и новый уровень immersion (погружения) в игровой процесс.
