Теплообменник — это ключевой элемент системы отопления, отвечающий за передачу тепловой энергии от нагретого теплоносителя к холодной среде, например, воде в системе ГВС или воздуху в помещении. Эти устройства классифицируются по различным признакам: принципу действия, способу взаимодействия сред, конструкции и направлению потоков. Выбор подходящего теплообменника для частного дома, бани или промышленного объекта требует учета специфики отопительной системы, анализа преимуществ и недостатков разных типов, а также их конструктивных особенностей.
Устройство и принцип работы теплообменника
Конструкция теплообменного аппарата напрямую определяется его типом. Например, современные пластинчатые модели состоят из двух прижимных плит с патрубками для подключения к трубопроводу. Через эти патрубки внутрь устройства поступают как нагретый теплоноситель (например, от котла), так и холодная среда, которую необходимо нагреть. Принцип работы проще всего понять на примере пластинчатого теплообменника. Тепловая энергия от горячего потока передается через тонкие гофрированные пластины, которые значительно увеличивают площадь теплообмена и создают турбулентность, повышая эффективность.
После запуска системы два потока — горячий и холодный — движутся навстречу друг другу по специальным каналам, образованным между пластинами. При этом среды физически не смешиваются, что является принципиальным моментом. Перемещаясь по этим каналам, тепло от одного потока через стенки пластин передается другому, и нагретая среда выходит из агрегата. В зависимости от конструкции, движение потоков может быть организовано по одноходовой или многоходовой схеме, что позволяет оптимизировать теплопередачу под конкретные технические условия.
Перед покупкой важно не только разобраться в устройстве теплообменника, но и изучить его основные типы, правила монтажа и особенности дальнейшей эксплуатации.
Основные виды теплообменников по принципу работы
По способу взаимодействия теплоносителей все теплообменные аппараты делятся на две большие группы: поверхностные и смесительные. Схема подключения и принцип действия у них существенно различаются.
Смесительные теплообменники
В таких устройствах передача тепла происходит за счет прямого контакта и смешивания двух сред. К этому типу относятся, например, градирни, паровые барботеры, барометрические конденсаторы и сопловые подогреватели. Их главная особенность — необходимость последующего разделения сред, что не всегда целесообразно в замкнутых системах отопления.
Поверхностные теплообменники
Это наиболее распространенный в отоплении тип. Тепло передается через разделительную стенку (поверхность) — будь то пластина или стенка трубы. Среды здесь не контактируют напрямую, что является их ключевым преимуществом перед смесительными моделями. Поверхностные теплообменники, в свою очередь, подразделяются на рекуперативные и регенеративные.
- Рекуперативные работают на принципе непрерывной передачи тепла через разделительную стенку. Именно так функционируют популярные пластинчатые и кожухотрубные модели.
- Регенеративные работают в периодическом режиме: одна и та же поверхность поочередно контактирует то с горячим, то с холодным потоком, накапливая и отдавая тепло. Такие установки часто применяются для рекуперации тепла в системах вентиляции крупных зданий.
Рекуперативные аппараты также различаются по типу поверхности: трубчатые (подходят для высокого давления) и пластинчатые (более компактные и легкие, что упрощает монтаж).
Кожухотрубные (трубчатые) теплообменники
Классическая и надежная конструкция, представляющая собой пучок труб, помещенный в цилиндрический корпус (кожух). Теплоносители движутся по трубам и в пространстве между трубами и кожухом. Часто трубы имеют ребра для увеличения площади теплообмена. Бывают модели с жестким креплением трубных решеток к корпусу и более сложные — с "плавающей" головкой, компенсирующей тепловое расширение.
Погружные теплообменники
В таких устройствах змеевик (трубка, свернутая в спираль или цилиндр) погружается непосредственно в резервуар с жидкостью (например, бак ГВС). Конструкция проста, а теплопередача происходит быстро за счет большой площади контакта. Часто используются в системах приготовления горячей воды.
Спиральные теплообменники
Состоят из двух металлических листов, свернутых в спираль и образующих каналы для движения сред. Требуют качественной герметизации и профессионального монтажа. Обычно не применяются в системах с давлением выше 10 кгс/см², но эффективны для вязких или загрязненных сред.

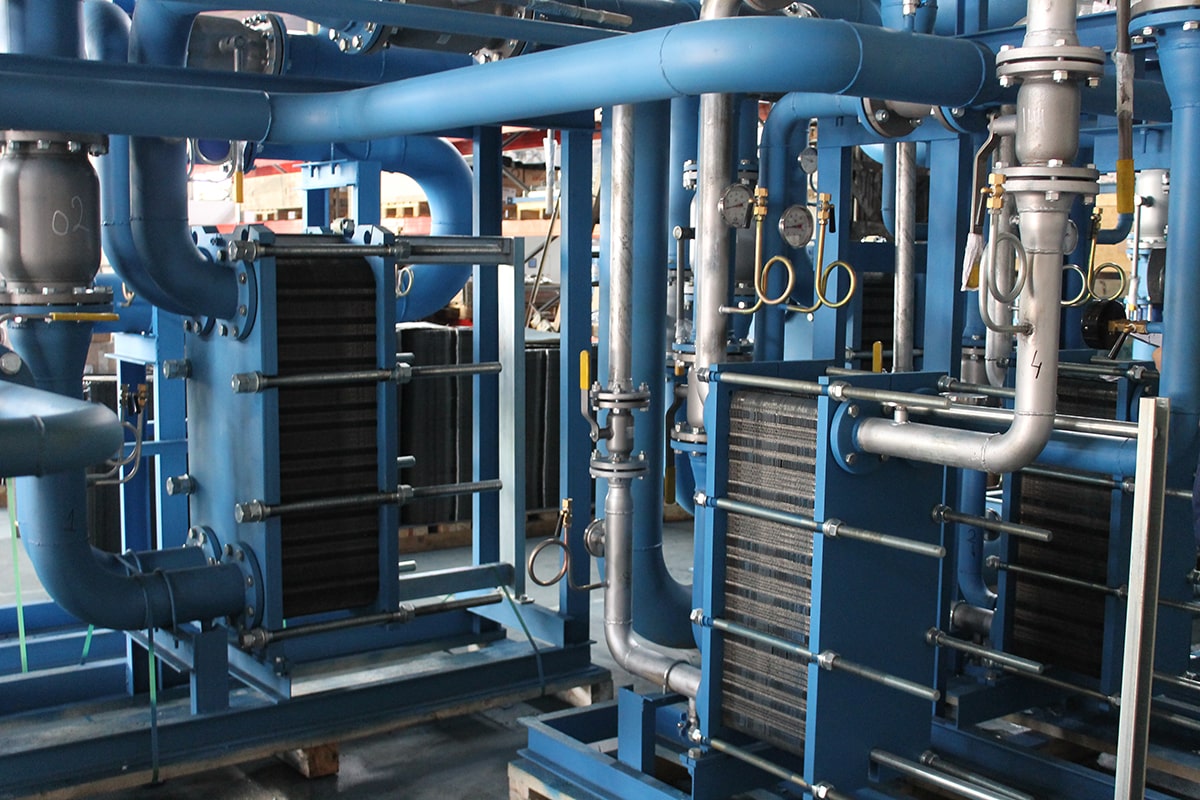

Пластинчатые теплообменники
Самый современный и эффективный тип, идеально подходящий для большинства задач — от частного дома до промышленного объекта. Состоят из набора тонких гофрированных пластин, собранных в пакет. Отличаются высокой эффективностью, компактностью, простотой обслуживания (разборки для чистки) и низким гидравлическим сопротивлением. Потоки в них могут двигаться по прямоточной, противоточной или смешанной схемам.
Преимущества и недостатки теплообменников
Современные аппараты, особенно пластинчатые, отличаются удобством в обслуживании: их можно быстро разобрать для механической или химической промывки. За счет турбулентного течения потоков и гладкой поверхности пластин они меньше подвержены загрязнению по сравнению с некоторыми другими типами.
Качественные теплообменники от известных производителей служат долго — в среднем 15-25 лет, что часто превышает срок службы некоторых типов котлов или бойлеров. Главный недостаток, присущий всем типам, — необходимость периодической очистки от накипи и отложений. Риск загрязнения можно минимизировать, используя подготовленный (умягченный) теплоноситель и соблюдая температурный режим.
Критерии выбора теплообменника
При подборе аппарата для конкретной системы необходимо учитывать несколько ключевых факторов:
- Тип и качество теплоносителя: вода, антифриз, пар — от этого зависит материал пластин или труб (сталь, медь, титан).
- Тепловая мощность: аппарат должен покрывать расчетную нагрузку системы.
- Рабочее давление и температура: параметры должны соответствовать возможностям системы.
- Габариты и возможность обслуживания: важно, чтобы устройство поместилось в отведенное место и его можно было легко чистить.
- Возможность наращивания мощности: для пластинчатых моделей это делается добавлением пластин в пакет.
Области применения различаются: пластинчатые универсальны (отопление, ГВС, бассейны), спиральные хороши для вязких сред в промышленности, а кожухотрубные надежны при высоких давлениях.
Эксплуатация и техническое обслуживание
Регулярный уход — залог долгой и эффективной работы. Основные враги теплообменника — коррозия, образование накипи и отложений, эрозия от механических примесей и термические напряжения. Несвоевременная очистка ведет к падению КПД, перерасходу энергии и, в конечном счете, к выходу из строя. Промывку можно проводить химическими реагентами или механическим способом. Для сложных или крупных промышленных агрегатов лучше привлекать специалистов.
Обзор производителей теплообменников
На российском рынке хорошо себя зарекомендовали отечественные бренды, такие как РИДАН и ASTERA. Они предлагают широкий ассортимент разборных и паяных пластинчатых теплообменников, а также доступность запасных частей и сервиса.
Среди зарубежных производителей лидерами считаются Alfa Laval (Швеция), Danfoss (Дания) и Sondex (Дания). Их продукция отличается высочайшим качеством, инновационными решениями и широкими возможностями для подбора оборудования под любые задачи.
Итоговый выбор должен основываться на комплексном анализе: требованиях системы, бюджете проекта, необходимой тепловой мощности и условиях эксплуатации. Правильно подобранный и установленный теплообменник станет залогом эффективной и экономичной работы всей системы отопления.
