Простой способ рассчитать перемычку из стального уголка для окон и дверей

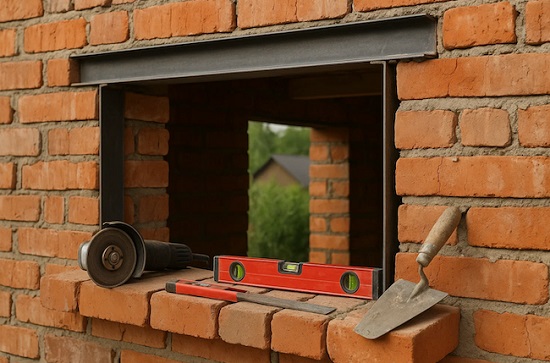

Самодельная перемычка из стального уголка - популярное решение в малоэтажном строительстве. Она позволяет быстро перекрыть оконные и дверные проемы без ожидания заводских железобетонных изделий. Но за кажущейся простотой скрываются риски: неверный расчет сечения ведет к прогибу перемычки и появлению трещин в стене над проемом.

Чтобы разобраться, как правильно выбрать сечение уголка и смонтировать его по всем правилам, мы обратились к инженерным стандартам и практическому опыту экспертов компании ГОСТ Металл - ведущего поставщика металлопроката в Москве.

Когда можно и нельзя использовать перемычку из уголка

Перемычки из стального уголка имеют четкие ограничения по применению, которые необходимо соблюдать для обеспечения безопасности конструкции.

Допустимые области применения:

• Самонесущие и ненесущие стены из газобетона, пенобетона, керамзитобетонных блоков.
• Кладка в полкирпича и кирпича.
• Проемы шириной до 2,5 метров.
• Внутренние перегородки.
• Одноэтажные постройки (гаражи, хозблоки, бани).

Категорически не допускается применение уголковых перемычек:

• В несущих стенах, на которые опираются плиты перекрытия или балки.
• При ширине проема более 2,5 метров.
• В многоэтажном строительстве (выше 2 этажей).
• При высоте кладки над проемом менее 600 мм до перекрытия.
• В сейсмически активных регионах.

Для несущих конструкций необходимо использовать специальные усиленные металлические или железобетонные перемычки, рассчитанные профессиональным инженером.

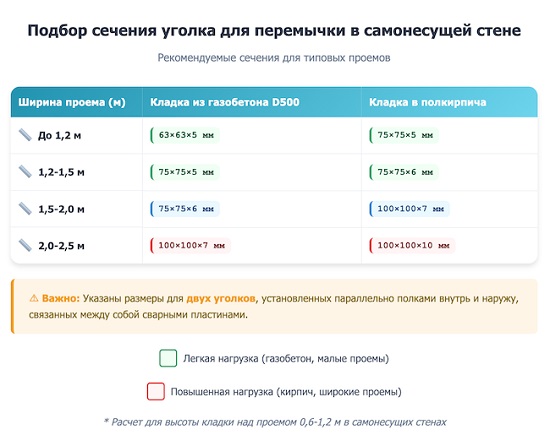

Упрощенный расчет: таблица подбора сечения уголка

Правильный подбор сечения уголка критически важен для долговечности конструкции. Представленная таблица основана на расчетах для самонесущих стен с высотой кладки над проемом не менее 600 мм.

Принцип подбора:

Чем шире проем и тяжелее материал кладки, тем большее сечение уголка требуется. Газобетон легче кирпича, поэтому допускает применение менее мощных профилей. Всегда выбирайте уголок с запасом прочности - лучше перестраховаться, чем экономить на безопасности.

Важные уточнения:

• Таблица рассчитана для высоты кладки над проемом от 600 мм до 1200 мм.
• При большей высоте кладки нагрузка возрастает, требуется увеличение сечения.
• Для проемов в углах здания или примыкающих к торцевым стенам используйте уголок на размер больше.

5 ключевых правил монтажа: пошаговая инструкция

Качественный монтаж не менее важен правильного расчета. Соблюдение технологии гарантирует долговечность перемычки.

Правило 1: Расчет длины уголков

Длина перемычки = ширина проема + глубина опирания с каждой стороны.

Минимальная глубина опирания:

• для проемов до 1,5 м: не менее 250 мм с каждой стороны;
• для проемов 1,5-2,5 м: не менее 300 мм с каждой стороны.

Пример: для окна шириной 1,5 м понадобится уголок длиной 1500 + 250 + 250 = 2000 мм (2 метра).

Правило 2: Подготовка уголков к монтажу

1. Используем два уголка - устанавливаются параллельно, полками внутрь помещения и наружу.
2. Зачистка от ржавчины - удаляем рыхлую ржавчину металлической щеткой.
3. Антикоррозийная обработка - покрываем грунт-эмалью те части уголков, которые не будут контактировать с раствором.

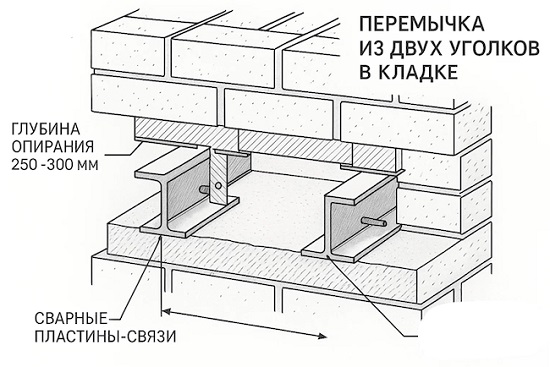

Правило 3: Обеспечение совместной работы уголков

Два уголка должны работать как единая конструкция. Для этого:

• Свариваем их между собой стальными пластинами (полоса 40×4 мм или 50×5 мм).
• Шаг установки пластин: 40-50 см по длине перемычки.
• Минимум 3 связи на каждые 2 метра длины.
• Пластины привариваются с обеих сторон сплошным швом.

Без сварных связей уголки работают независимо, что снижает несущую способность конструкции в 2 раза.

Правило 4: Подготовка опорных площадок

1. выравнивание поверхности - опорные участки стены должны быть ровными и горизонтальными;
2. слой раствора - укладываем уголки на постель из цементно-песчаного раствора толщиной 10-15 мм (не на голый блок!);
3. контроль горизонтали - проверяем установку строительным уровнем.

Правило 5: Правильное ведение кладки над перемычкой

1. Технологическая пауза - даем раствору под перемычкой схватиться минимум 24 часа.
2. Раствор под первый ряд - укладываем блоки/кирпичи на полноценную постель раствора, а не на сухую.
3. Равномерное распределение - первые 2-3 ряда над проемом кладем особенно аккуратно, равномерно распределяя нагрузку.

Совет эксперта: "По словам технического директора ГОСТ Металл: 'Критически важный момент - глубина опирания. Для проемов до 1,5 м мы рекомендуем заводить перемычку на стену не менее чем на 250 мм. Для более широких проемов - не менее 300 мм. Экономия на длине уголка - это прямой путь к образованию трещин в углах проема.

Обратите внимание: Сэндвич-панели: что это такое, виды, способы соединения, монтажа, свойства, таблицы размеров и веса.

Типичные ошибки и как их избежать

Ошибка №1: Недостаточная глубина опирания Попытка сэкономить на длине уголка приводит к концентрации нагрузки и появлению трещин в углах проема. Всегда соблюдайте минимальные значения опирания.

Ошибка №2: Установка уголков без связей Два несвязанных уголка не работают как единая балка. Обязательно сваривайте их пластинами через 40-50 см.

Ошибка №3: Укладка на сухую поверхность Установка уголков без раствора создает точечный контакт и неравномерное распределение нагрузки. Всегда используйте цементную постель.

Ошибка №4: Немедленная кладка над перемычкой Раствор под уголками должен набрать прочность. Выдержите минимум сутки перед продолжением кладки.

Часто задаваемые вопросы

Нужно ли красить уголок перед монтажом?

Да, обязательно обработайте антикоррозийным грунтом те части уголков, которые останутся снаружи кладки или не будут контактировать с раствором. Части, погруженные в раствор, защищены щелочной средой цемента от коррозии.

Можно ли положить кирпич на ребро прямо на уголок?

Категорически нет. Кирпич на ребро создает точечную нагрузку на узкую полку уголка и не обеспечивает прочности конструкции. Кладка над перемычкой ведется традиционным способом - кирпич плашмя на полноценную постель раствора.

Что лучше для перемычки: уголок или швеллер?

Швеллер значительно прочнее благодаря П-образному сечению и лучше работает на изгиб. Однако для большинства задач в самонесущих стенах правильно подобранного двойного уголка достаточно, а его цена существенно ниже.

Заключение

Правильно рассчитанная и смонтированная перемычка из стального уголка - надежное и экономичное решение для малоэтажного строительства. Она позволяет быстро перекрыть проемы нестандартных размеров без ожидания заводских изделий.

Главное - не действовать "на глазок", а следовать проверенным правилам подбора сечения и технологии монтажа. Используйте нашу таблицу для выбора оптимального размера уголка, соблюдайте минимальную глубину опирания и обязательно связывайте два уголка в единую конструкцию сварными пластинами.
