Герконовые датчики: устройство, принцип работы и сферы применения

Герконовые датчики, или герконы, являются ключевыми элементами для обеспечения быстрого реагирования в охранных и противопожарных системах, установках экстренного оповещения и системах контроля доступа. Эти устройства способны определять состояние объектов, обнаруживать появление дыма или пыли, а также эффективно предотвращать несанкционированный доступ, обеспечивая высокий уровень безопасности.

Что такое герконовый датчик

Герконовый датчик — это электромеханический прибор, основная функция которого заключается в замыкании или размыкании электрических контактов под воздействием магнитного поля. Это поле может создаваться как постоянным магнитом, так и электромагнитом. Само название «геркон» является сокращением от «герметичный контакт», что точно отражает его конструктивную особенность.

Устройство состоит из двух ферромагнитных пластин (сердечников), которые помещены в герметичную стеклянную колбу. Эта колба заполняется инертным газом, например, азотом, или осушенным воздухом, что защищает контакты от окисления, коррозии и воздействия внешней среды, значительно повышая надежность и долговечность прибора. Для работы с высокими напряжениями колбу часто вакуумируют.

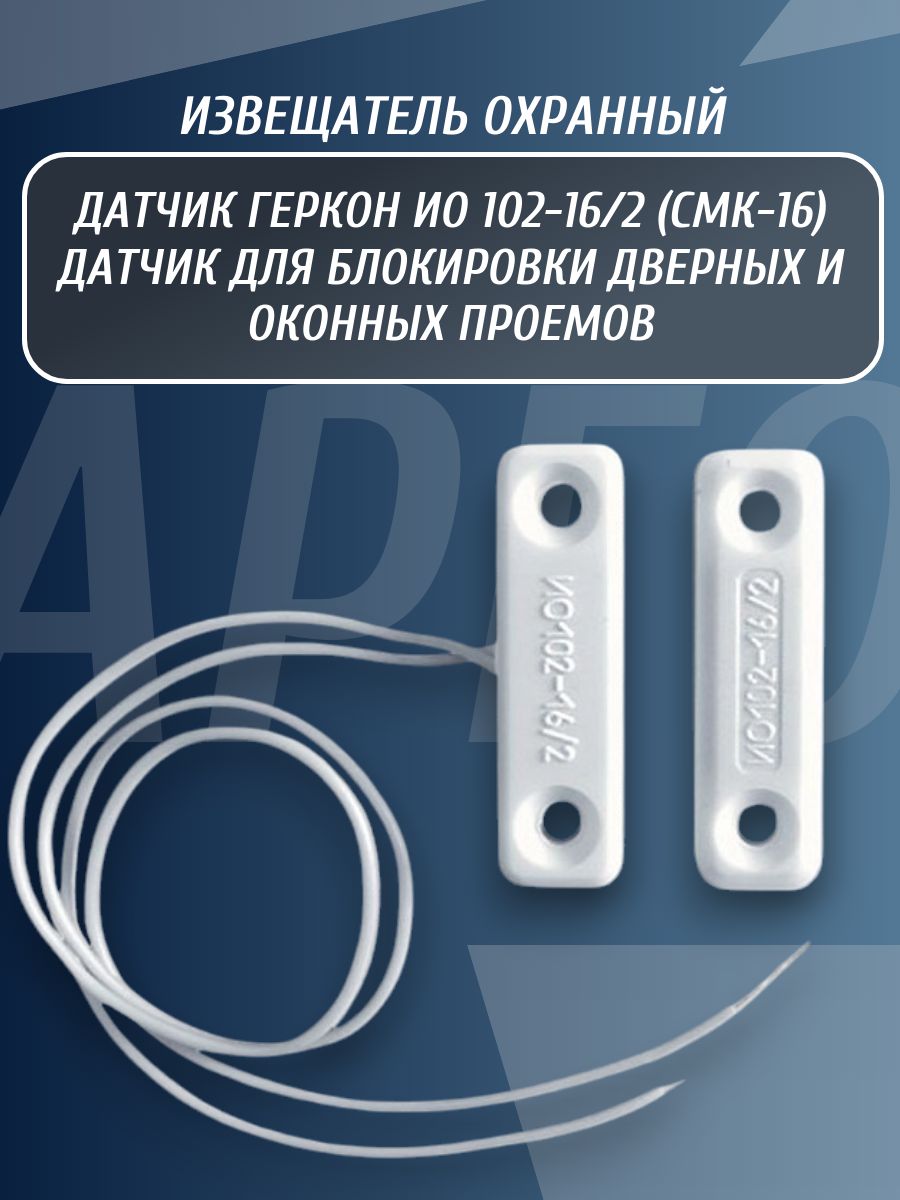

Конструкция и внешний вид

Внешне герконовый выключатель представляет собой стеклянную капсулу с впаянными внутрь магнитными контактами. Между этими контактами существует небольшой зазор. Концы сердечников выведены наружу через торцы колбы для подключения в электрическую цепь. Упрощенно датчик можно разделить на три основные части:

• Стеклянная герметичная колба.
• Подвижный ферромагнитный контакт.
• Неподвижный контакт.

Контакты изготавливаются из ферромагнитной проволоки и для улучшения проводимости могут покрываться драгоценными металлами, такими как золото, родий или серебро. Благодаря герметичной конструкции, заполненной инертным газом или вакуумом, эти контакты надежно защищены от коррозии и обгорания.

Классификация герконов

Герконовые переключатели классифицируются по нескольким ключевым признакам, что определяет их применение в различных схемах.

По нормальному состоянию контактов

В зависимости от исходного положения контактов без воздействия магнитного поля, герконы делятся на:

• Нормально замкнутые (NC): контакты изначально замкнуты и размыкаются под действием магнитного поля.
• Нормально разомкнутые (NO): контакты разомкнуты и замыкаются только при появлении магнитного поля. Это самый распространенный тип.
• Переключаемые (бистабильные): имеют три вывода и способны переключаться между двумя состояниями. Один контакт замыкается при наличии поля, другой — при его отсутствии.

По конструкции

Конструктивно герконы бывают:

• Сухие (гильзовые): классические герконы с контактами в газовой среде.
• Ртутные: контакты покрыты тонкой пленкой ртути. Это полностью устраняет явление «дребезга» контактов при срабатывании и снижает переходное сопротивление, но делает датчик чувствительным к положению в пространстве и экологически менее безопасным.

По техническим параметрам и назначению

Существуют специализированные модификации герконов:

• Геркотрон: высоковольтное герконовое реле, рассчитанное на напряжение от 10 до 100 кВ, с усиленной изоляцией.
• Газакон: запоминающий геркон, который сохраняет последнее состояние контактов даже после исчезновения магнитного поля.
• Герксикон: силовое герконовое реле с дугогасительными контактами, способное коммутировать мощные нагрузки до 3 кВт, например, для запуска двигателей или включения сигнализации.

Эти устройства часто служат компактной и надежной альтернативой традиционным электромеханическим реле.

Принцип работы

Работа геркона основана на простом физическом принципе. Когда на датчик воздействует магнитное поле от постоянного магнита или катушки (электромагнита), ферромагнитные контакты внутри колбы намагничиваются. Сила магнитного притяжения между ними преодолевает их естественную упругость, и контакты смыкаются, замыкая электрическую цепь. Ток начинает протекать через датчик.

Как только внешнее магнитное поле исчезает, намагничивание контактов прекращается. Сила упругости возвращает их в исходное положение, цепь размыкается, и ток перестает течь. Таким образом, геркон действует как управляемый магнитом миниатюрный выключатель.

Основные технические параметры

При выборе геркона для конкретной задачи необходимо учитывать ряд ключевых характеристик:

• Время срабатывания: чрезвычайно малое, обычно не превышает 2 микросекунд, что обеспечивает высокое быстродействие системы.
• Чувствительность (сила срабатывания): минимальная напряженность магнитного поля, необходимая для переключения. Зависит от материала и размеров контактов.
• Коммутируемая мощность: максимальная мощность, которую могут пропустить контакты без повреждения.
• Предельное напряжение: максимальное напряжение, которое может выдержать разомкнутый геркон.
• Сопротивление замкнутых контактов: очень низкое (десятые или сотые доли Ома), что минимизирует потери мощности в цепи.
• Рабочий температурный диапазон: обычно от -60°C до +120°C, что позволяет использовать датчики в harsh-средах.
• Максимальная частота коммутации: может достигать 1 кГц и более.
• Количество циклов срабатывания (ресурс): очень высокий, у некоторых моделей достигает 4-5 миллиардов переключений.
• Емкость разомкнутых контактов: паразитный параметр, который может влиять на работу в высокочастотных цепях.
• Габариты: существуют миниатюрные модели длиной от 4 мм.

Преимущества и недостатки

Ключевые преимущества герконов:

• Высокая надежность и долговечность: герметичная конструкция защищает от пыли, влаги и окисления. Ресурс в сотни раз превышает ресурс обычных реле с открытыми контактами.
• Гальваническая развязка: цепь управления (магнит) и коммутируемая цепь (контакты) полностью изолированы друг от друга.
• Быстродействие: малое время срабатывания.
• Низкое контактное сопротивление.
• Возможность коммутации слаботочных сигналов без риска обгорания контактов.
• Энергонезависимость: для работы самого датчика не требуется источник питания, нужен только магнит.
• Простота конструкции и, как следствие, невысокая стоимость.

Основные недостатки:

• Хрупкость: стеклянная колба может разбиться при сильном ударе или вибрации.
• Чувствительность к внешним магнитным полям, которые могут вызвать ложное срабатывание.
• Ограниченная коммутируемая мощность по сравнению с мощными контакторами.
• Ограниченная скорость для самых высокочастотных применений.
• Для ртутных моделей — критичность к положению в пространстве и вопросы утилизации.

Подключение и установка герконового датчика

Типовая схема установки, например, для двери, выглядит следующим образом:

1. Постоянный магнит крепится на подвижную часть (дверное полотно, створку окна).
2. Сам герконовый датчик фиксируется на неподвижной части (дверной короб, рама).
3. При закрытии двери магнит подходит близко к геркону, его поле замыкает контакты датчика, что сигнализирует системе о «закрытом» состоянии.
4. При открытии двери магнит удаляется, поле исчезает, контакты размыкаются, и система получает сигнал «тревога» или включает свет (в случае схемы освещения).

Монтаж может быть открытым (видимым) или скрытым. Скрытый монтаж повышает эстетику и защиту от вандализма, но требует более чувствительных датчиков.

Сферы практического применения

Бытовое и промышленное использование

Герконы нашли широчайшее применение благодаря своей надежности:

• Охранные и пожарные системы: датчики открытия дверей и окон.
• Бытовая техника и электроника: определение положения крышки в стиральных машинах, клавишных инструментах, телевизорах.
• Автоматизация: датчики уровня жидкости (поплавковые датчики), концевые выключатели в станках.
• Измерительная техника: входят в состав некоторых электронных счетчиков.

Использование в охранных системах

В охранных системах геркон выполняет роль магнитной защелки. Его главное преимущество — простота и отсутствие механического износа. Однако стандартная схема (магнит на двери, геркон на коробе) уязвима: злоумышленник может, обнаружив датчик, поднести к нему внешний магнит, имитируя закрытое состояние.

Способы усиления защиты

Для повышения безопасности используют:

• Скрытую установку чувствительных датчиков, что затрудняет их обнаружение.
• Электромагнитные замки с герконом. В этом случае для удержания контактов в замкнутом состоянии требуется не просто наличие магнита, а подача на электромагнит определенной последовательности электрических импульсов, которую сложно подделать.

Важные нюансы применения

При проектировании систем с герконами необходимо помнить:

• Герконы могут менять параметры под воздействием сильных ультразвуковых колебаний.
• Они чувствительны к внешним магнитным полям (например, от мощных трансформаторов или двигателей).
• Стеклянный корпус требует аккуратного обращения, защиты от ударов и вибраций.
• Герконы не предназначены для прямого коммутирования больших токов (например, обогревателей или мощных ламп) — для этого нужно использовать их в паре с силовым реле или контактором.

В заключение, миниатюрный герконовый датчик — это уникальное устройство, сочетающее высокую надежность, долговечность, быстродействие и простоту. Он идеально подходит для задач контроля положения, работы в низковольтных цепях и построения энергоэффективных систем безопасности и автоматизации.
