Газовый котел Protherm Gepard: руководство по эксплуатации, характеристики и особенности

Установка автономной системы отопления — это шаг к экономии на энергоносителях и снижению общих затрат на обогрев. Для достижения максимальной эффективности и минимизации расходов на топливо отлично подходит газовый котел Protherm Gepard. Продукция словацкого бренда зарекомендовала себя благодаря высокому качеству, надежности, широкому модельном ряду и простоте монтажа.

Устройство и принцип работы котлов Protherm Gepard

Стандартный двухконтурный настенный котел комплектуется основными узлами, системой управления и гидравлической группой. Ключевые компоненты устройства включают:

• расширительный бак мембранного типа;
• датчик контроля параметров теплоносителя;
• гидравлические модули;
• электронный блок управления;
• горелка с электроподжигом;
• электродная система защиты;
• встроенный бойлер (в некоторых моделях);
• турбина для моделей с принудительной тягой;
• коаксиальный дымоход и распределительный адаптер.

Гидравлическая группа состоит из:

• предохранительного клапана на 3 атмосферы;
• манометра для контроля давления;
• пластинчатого вторичного теплообменника из нержавеющей стали;
• автоматического воздухоотводчика;
• трехпозиционного переключающего вентиля;
• циркуляционного насоса;
• газового клапана типа SIT.

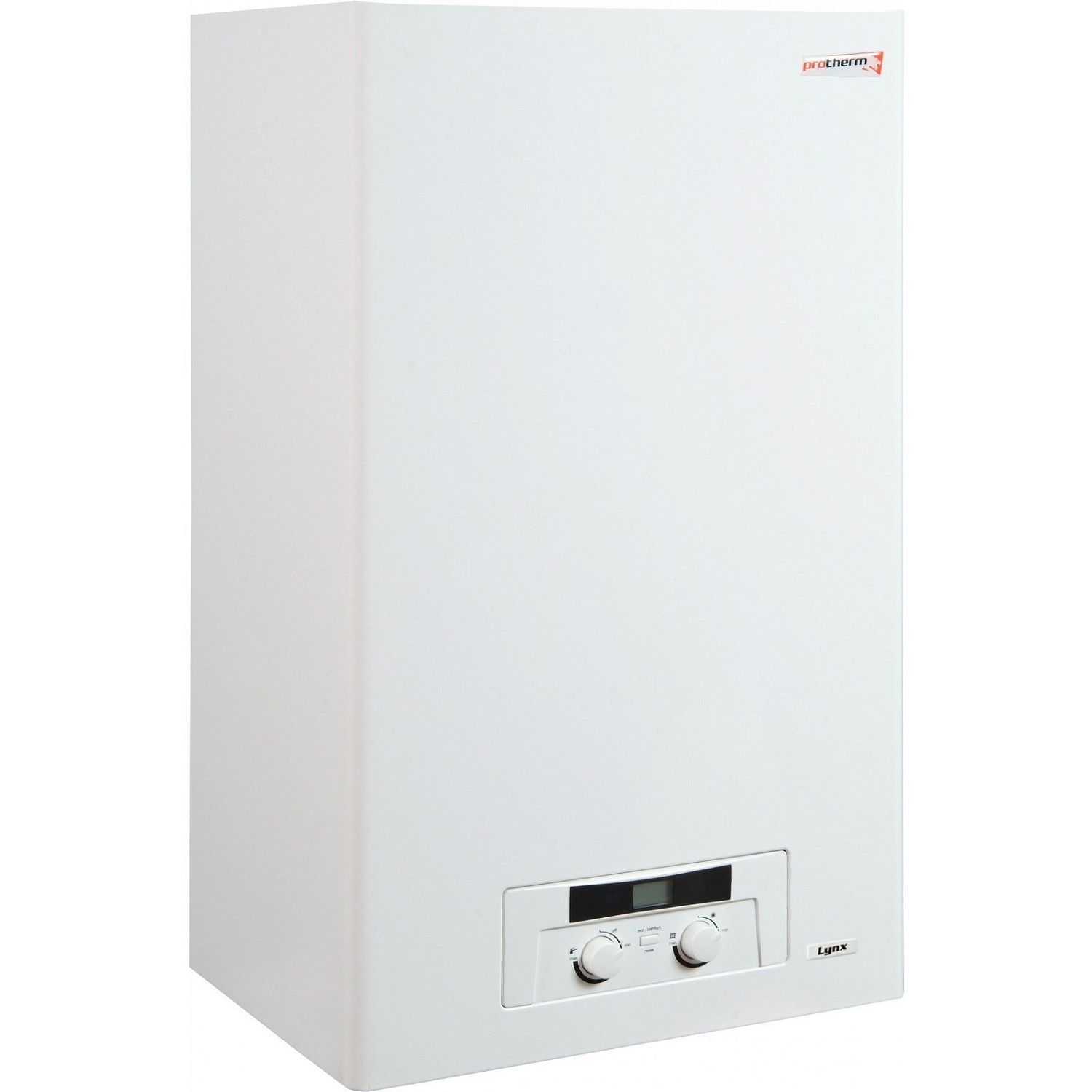

Управление котлом осуществляется через ЖК-дисплей, на который выводятся основные рабочие параметры. Встроенная система диагностики оперативно определяет и отображает коды ошибок. Специализированное программное обеспечение позволяет использовать котел в энергоэффективных режимах, таких как «Эко» (нагрев до 50°C) и «Теплый пол».

Как работает котел

Двухконтурная модель с турбиной предназначена для одновременного подключения к системе отопления и горячего водоснабжения (ГВС). Нагрев воды для бытовых нужд происходит в пластинчатом теплообменнике. Продукты сгорания удаляются через коаксиальный дымоход, а воздух для поддержания горения забирается принудительно.

Модулируемая газовая горелка позволяет плавно регулировать мощность пламени в зависимости от потребности в нагреве воды или теплоносителя. При открытии крана горячей воды система автоматически увеличивает мощность и переключает режим. Пользователь может задать необходимые параметры, которые в дальнейшем будут поддерживаться автоматически или скорректированы вручную.

Для повышения эффективности теплоотдачи в закрытую систему отопления рекомендуется дополнительная установка циркуляционного насоса.

Технические характеристики

Каждая модель линейки Gepard обладает индивидуальными параметрами, но можно выделить общие технические особенности:

• способ монтажа: настенный или напольный;
• тип топлива: магистральный или сжиженный газ;
• коэффициент полезного действия (КПД): от 90% до 107%;
• мощность: от 12 до 150 кВт;
• возможность подключения бойлера различного объема;
• наличие защитных систем от перегрева и замерзания;
• встроенный циркуляционный насос;
• электронная система управления с возможностью ручной настройки.

Все газовые котлы Protherm Gepard поддерживают сезонные режимы работы «Лето» и «Зима».

Достоинства и недостатки

Оборудование бренда обладает рядом значимых преимуществ:

• Чугунные теплообменники: материал обладает высокой теплоемкостью, что обеспечивает стабильный и качественный нагрев.
• Длительное поддержание комфортной температуры в помещении.
• Автоматизированная система управления, упрощающая эксплуатацию.
• Высокое качество сборки и многофункциональность.
• Широкий модельный ряд на любой случай.
• Доступная цена, относящая технику к среднему ценовому сегменту.
• Функция самодиагностики с выводом кодов неисправностей на дисплей.
• Адаптация к российским климатическим условиям.

Среди недостатков пользователи отмечают:

• Возможное падение температуры в системе отопления при одновременном активном использовании горячей воды.
• Гарантийное обслуживание предоставляется только при установке котла сертифицированными специалистами Protherm.
• Повышенный расход газа при работе на минимальной мощности.

Котлы являются универсальными и могут устанавливаться в частных домах, хозяйственных постройках и на производственных объектах.

Правила установки газового котла

Котел используется в закрытой системе отопления с принудительной циркуляцией, предназначенной для обогрева и ГВС. При монтаже необходимо строго следовать регламенту производителя:

1. Определить место установки. Настенные модели должны располагаться на расстоянии не менее 50 см от потолка и 80 см от пола.
2. Закрепить на стене металлический лист толщиной 3 мм в качестве защитного экрана.
3. Подготовить электропроводку и организовать контур заземления.
4. Просверлить отверстия для креплений, используя монтажный шаблон.
5. Подключить газовый штуцер с резьбой к газопроводу.
6. Проверить объем встроенного расширительного бака. При необходимости установить дополнительный бак рядом с котлом.
7. Смонтировать обратный клапан при подключении второго бака.
8. Промыть систему отопления и удалить из нее воздух.
9. Установить запорный кран и обратный клапан на подвод холодной воды.
10. Смонтировать фильтр на входе в систему ГВС.
11. Установить газовый счетчик, стабилизатор напряжения и автоматический выключатель.
12. Подключить электрические компоненты: подсоединить провода к клеммам, вставить штекер в разъем на плате.
13. Закрепить кабели с помощью специальных зажимов.

Важно! Ввод котла в эксплуатацию должен производиться только сертифицированным специалистом с допуском от Protherm.

Инструкция по эксплуатации

В комплекте с котлом поставляется подробное руководство пользователя. В нем изложены ключевые правила безопасной и эффективной эксплуатации:

• При появлении запаха газа в помещении запрещено включать свет, пользоваться открытым огнем или телефоном. Необходимо немедленно отключить котел от электросети и тщательно проветрить помещение.
• Вокруг прибора должно оставаться достаточно пространства для обслуживания: не менее 30 см сверху и снизу, 10 см по бокам и 60 см спереди.
• При длительном отсутствии следует перекрыть вентили на отопление, ГВС и подачу газа.
• Рекомендуемое рабочее давление теплоносителя — в диапазоне от 1 до 2 бар.
• Запрещено хранить вблизи котла легковоспламеняющиеся вещества, краски и растворители.
• Для выбора режима отопления нажмите кнопку MODE. Двойное нажатие активирует летний режим, тройное — режим «Отпуск».
• Температура горячей воды регулируется кнопками «+» и «-».
• Для настройки температуры в контуре отопления нажмите MODE, а затем используйте кнопки «+» или «-».

Эксплуатация котла строго запрещена при разморозке системы или утечке теплоносителя.

Возможные неисправности и их устранение

При возникновении сбоев в работе на дисплее отображается код ошибки, расшифровка которого приведена в инструкции. К другим распространенным неполадкам относятся:

• Выход из строя датчиков (давления, температуры) или газовых регулирующих клапанов.
• Неисправность системы подачи газа или ионизационного электрода.
• Блокировка из-за засорения дымохода или отсутствия притока воздуха.
• Отключение котла при скачках или падении напряжения в сети.
• Замыкания в датчиках протока воды, корпусе или прессостате.
• Образование воздушных пробок в системе.
• Сбои в программном обеспечении, когда вода греется, но отопление не работает.

Многие ошибки можно устранить самостоятельно, следуя рекомендациям производителя. Для ремонта сложных неисправностей потребуется помощь квалифицированного специалиста.

Популярные модели и модификации

Особенностью бренда Protherm является «хищная» тематика в названиях серий:

• Тигр — двухконтурные котлы с продвинутой электроникой.
• Леопард и Рысь — настенные двухконтурные модели с битермическими теплообменниками.
• Пантера — двухконтурные котлы с закрытой камерой сгорания.
• Медведь и Гризли — агрегаты с автоматической регулировкой мощности.
• Гепард — серия, оснащенная встроенным циркуляционным насосом.
• Скат — модели с минимальным уровнем вредных выбросов.
• Бизон и Бобр — напольные газовые котлы.

Встроенный бойлер присутствует только в двухконтурных модификациях.

Особенности линейки Gepard

Серия Gepard идеально подходит для частного дома или квартиры благодаря компактным размерам и эффективной работе. Среди пользователей наибольшей популярностью пользуются следующие модели.

Gepard 11 MTV

Модель с атмосферной горелкой, рассчитанная на обогрев жилого дома площадью до 100 м². Основные характеристики:

• производительность ГВС: 11 л/мин;
• расширительный бак объемом 5 л;
• КПД около 90%;
• настенный монтаж;
• ЖК-дисплей с регулировкой мощности;
• датчик давления и система самодиагностики.

Мощности модели может быть недостаточно для систем с объемом теплоносителя более 50 литров.

Gepard 23 MTV

Настенный котел с закрытой камерой сгорания. Ключевые особенности:

• мощность 23,3 кВт (достаточно для дома площадью 200 м²);
• бездымоходная конструкция (турбированный);
• диапазон нагрева: ГВС — 38-60°C, отопление — 38-80°C;
• питание от сети 220 В;
• расход газа: магистрального — 2,4 м³/ч, сжиженного — 1,02 м³/ч;
• максимальное рабочее давление: 3 бар.

Не рекомендуется для регионов с жесткой водой из-за риска быстрого образования накипи.

Gepard 11 MOV

Двухконтурный настенный котел мощностью 9-11 кВт. Специфика модели:

• открытая камера сгорания с автоматическим поджигом;
• КПД 90,3%;
• рабочее давление: в контуре отопления — 3 бар, в ГВС — 10 бар;
• расширительный бак на 5 л;
• системы защиты: контроль давления газа, контроль пламени, защита от перегрева и замерзания.

Возможно подключение внешнего датчика температуры для погодозависимой регулировки.

Gepard 23 MOV — компактный настенный газовый котел с открытой камерой сгорания и быстрым нагревом воды. Особенности оборудования:

• естественная тяга;
• мощность 23 кВт;
• два теплообменника: первичный медный и вторичный из нержавеющей стали;
• модулируемая газовая горелка;
• КПД от 90,3% до 93,2%.

После перенастройки может работать на сжиженном газе.

Газовые котлы Protherm серии Gepard — это надежное и долговечное оборудование, отличающееся качественной сборкой. Они отлично подходят для настенного монтажа как в частных домах, так и в городских квартирах. При выборе модели важно помнить, что двухлетняя гарантия от производителя действует только при условии профессионального монтажа, выполненного сертифицированным специалистом.
