Правильное подключение любого электроприбора невозможно без соблюдения полярности. Ошибка в определении плюса и минуса может привести к поломке устройства и даже создать опасную ситуацию. Для идентификации проводов производители используют буквенную, символьную и, что особенно удобно, цветовую маркировку. Если визуально определить назначение жилы не получается, на помощь приходят специальные приборы — тестеры.
Ключевые параметры для классификации проводов
Провода различаются по множеству характеристик, включая сечение и количество жил. Существует два основных типа маркировки: цветовая и буквенно-цифровая. Они сообщают специалисту всю необходимую информацию: из какого материала изготовлен проводник, какова его функция, сечение и другие технические параметры.
Основные критерии классификации кабелей:
- Количество жил. От этого зависит сфера применения: питание электродвигателей, разводка домашней проводки, передача тока в силовых сетях. Многожильные провода обычно более гибкие.
- Материал токоведущей части. Наиболее распространена медь — она долговечна и обладает отличной электропроводностью. Алюминий, использовавшийся ранее, менее надежен, быстрее окисляется и имеет меньший срок службы.
- Наличие и тип изоляции. Изоляционный слой из диэлектрических материалов защищает провод от повреждений, а человека — от поражения током.
- Сечение жилы. Прямо влияет на максимально допустимую нагрузку, которую кабель может выдержать.
- Дополнительные параметры. Номинальное напряжение, мощность, диапазон рабочих температур и условия эксплуатации также критически важны для правильного выбора.
Учет этих характеристик гарантирует безопасную и эффективную работу электросети.
Зачем нужна цветовая маркировка проводов
Новичкам в электротехнике часто непонятно, как по цвету отличить плюс от минуса или фазу от нуля. Цветовая маркировка — это международный стандарт, призванный решить эту проблему. Она позволяет мгновенно определить функцию каждого проводника в кабеле, что упрощает монтаж, обслуживание и чтение электрических схем.
Соблюдение цветовых стандартов (регламентированных правилами ПУЭ) особенно важно при подключении к автоматам, счетчикам и сложным приборам. Это не только ускоряет работу, но и повышает безопасность, так как сразу видно, какой провод находится под опасным напряжением. Цветовая маркировка применяется как для переменного тока (фаза, ноль, земля), так и для постоянного (плюс и минус). Если кабель одноцветный, маркировку наносят на его концы с помощью термоусадки или бирок.
Какого цвета бывает фаза
Фазный провод — самый опасный, прикосновение к нему может привести к тяжелой электротравме. Именно поэтому его принято окрашивать в яркие, хорошо заметные цвета. Чаще всего это красный, черный, коричневый или оранжевый, но стандарты допускают и другие оттенки: розовый, фиолетовый, бирюзовый, белый.
На электрических схемах фаза обозначается латинской буквой L (от Live). В трехфазных сетях 380 В используют обозначения L1, L2, L3 или A, B, C. Если вы сомневаетесь, какой провод фазный, можно действовать методом исключения: сначала найти ноль и землю по их строгой цветовой маркировке, а оставшийся провод и будет фазой.
Цвет заземляющего провода (земли)
Защитный провод заземления имеет строго регламентированную расцветку — желто-зеленую. Это может быть изоляция с чередующимися полосами этих цветов или желтый провод с одной-двумя зелеными продольными полосками. Иногда встречаются просто ярко-зеленые или желтые провода — такая расцветка также зарезервирована для земли. На схемах его обозначают как PE (Protective Earth).
Этот провод называют «защитным нулем», что может сбить с толку. Важно понимать, что его основная функция — безопасность: в аварийной ситуации он отводит опасный ток в землю, защищая человека и оборудование.
Цвет нулевого провода (нейтрали)
Нулевой, или нейтральный, рабочий провод всегда окрашен в оттенки синего цвета: голубой, синий или синий с белой полосой. Другие цвета для него не применяются. В некоторых схемах, особенно в контексте постоянного тока, ноль могут условно называть «минусом», а фазу — «плюсом». На схемах ноль обозначается буквой N (Neutral).
Маркировка в сетях трехфазного и постоянного тока
В цепях постоянного тока, которые питают аудиоаппаратуру, электронику и некоторые виды оборудования, используются всего два провода: плюс и минус. Согласно нормативам, плюсовая шина окрашивается в красный цвет, а минусовая — в черный или серый. Если есть средний провод, его обозначают голубым. При ответвлении от такой сети плюсовой провод сохраняет красную маркировку.
Практические нюансы работы с цветными проводами
Знание цветовой маркировки не всегда критично. Например, при установке обычной розетки полярность подключения вилки не имеет значения. Однако при монтаже выключателя света это принципиально важно: фаза должна идти на выключатель, а ноль — напрямую на светильник. Если перепутать, выключатель не будет корректно работать.
Использование стандартизированных цветов значительно ускоряет монтаж и ремонт, а главное — делает работу с электричеством намного безопаснее, минимизируя риск ошибки.
Как проверить маркировку, если нет доверия к цвету

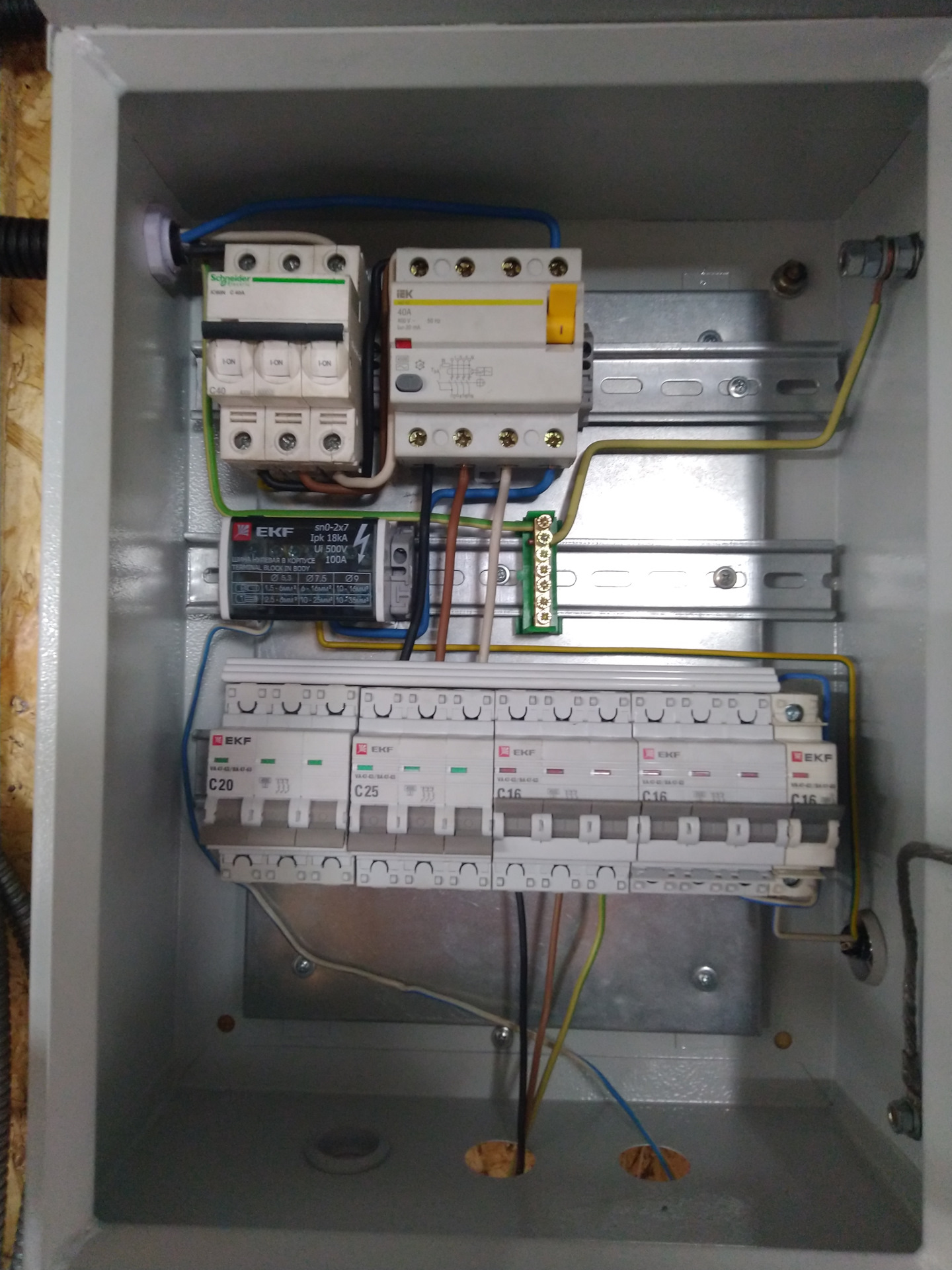

Полностью полагаться только на цвет изоляции не стоит. Маркировка может быть неверной изначально, стереться со временем, или вы можете иметь дело со старой проводкой, где все провода одного цвета (белые или черные). Поэтому перед любыми работами необходимо самостоятельно проверить назначение жил. Первое и самое важное правило: всегда обесточивайте линию перед началом проверки! Зачистите концы проводов и только затем используйте приборы.
Использование индикаторной отвертки
Это самый простой и доступный инструмент для поиска фазы в двухжильном проводе. Внешне она похожа на обычную отвертку, но имеет прозрачную ручку со светодиодом внутри. При касании жалом к фазному проводу и одновременном прикосновении пальца к контактной пластине на рукоятке индикатор загорается. Недостаток метода — возможные ложные срабатывания из-за наводок напряжения.
Проверка мультиметром
Для точной идентификации всех жил в трехпроводном кабеле (фаза, ноль, земля) необходим мультиметр. Сначала найдите фазу индикаторной отверткой. Затем установите мультиметр в режим измерения переменного напряжения (более 220 В). Одним щупом коснитесь фазы, а другим поочередно — двух оставшихся проводов. При контакте с нулем прибор покажет напряжение, близкое к 220 В. При контакте с землей напряжение будет заметно ниже.
Способ с контрольной лампой (не рекомендуется)
Это устаревший и опасный метод, к которому стоит прибегать только в крайнем случае при отсутствии приборов. В патрон вкручивается лампочка, к его клеммам подключаются два провода. При поочередном подключении этих проводов к проверяемым жилам лампа загорится, когда один из контактов будет фазой. Метод крайне ненадежен и рискован, поэтому лучше всегда использовать профессиональные тестеры.
Как восстановить или нанести маркировку самостоятельно
Если маркировка на проводах отсутствует, стерлась или вы обнаружили ошибку, ее необходимо восстановить после проверки. Идеальный вариант — заменить отрезок кабеля на новый, с правильными цветами. Если это невозможно, допускается маркировать провода только в местах подключения — на концах. Для этого используют:
- Цветную изоленту. Намотайте кольца соответствующего цвета на концы жил.
- Термоусадочные трубки (кембрики). Наденьте отрезки трубок нужного цвета на концы проводов и нагрейте их для усадки.
Это позволит вам и другим мастерам в будущем быстро сориентироваться в вашей проводке.
