Система водяного теплого пола представляет собой сложный инженерный комплекс. Из-за значительной длины контуров (до 120 метров), малого диаметра труб (от 20 мм) и множества поворотов в системе возникает высокое гидравлическое сопротивление. Преодолеть его и обеспечить равномерный прогрев может только принудительная циркуляция теплоносителя, для чего необходим специальный насос.
Роль насоса в системе теплого пола
Конструкция теплого пола, состоящая из множества изгибов труб, а также относительно низкая температура теплоносителя (до 40°C) делают естественную циркуляцию неэффективной или вовсе невозможной. Без принудительного движения жидкости в системе могут образовываться воздушные пробки, а тепло распределяется неравномерно. Циркуляционный насос решает эти проблемы, создавая необходимое давление для постоянного и равномерного движения воды по всем контурам, что является залогом эффективного отопления.
Устройство и принцип действия
Основными компонентами циркуляционного насоса являются:
- Прочный корпус;
- Электродвигатель с крыльчаткой (рабочим колесом), соединенный с корпусом;
- Фланцы и крепежные элементы для интеграции в систему.
Для стравливания воздуха часто используется специальная деаэрационная гайка. Принцип работы основан на центробежной силе: двигатель вращает крыльчатку, которая захватывает теплоноситель и под давлением выбрасывает его в выходной патрубок, обеспечивая непрерывную циркуляцию.
Существуют модели с двумя двигателями, которые включаются попеременно или вместе при высоких нагрузках, повышая надежность системы. Однако такое решение удорожает оборудование. Установить насос можно в любой точке контура, но чаще всего его монтируют на обратной линии, где температура теплоносителя ниже, что продлевает срок службы механизма.

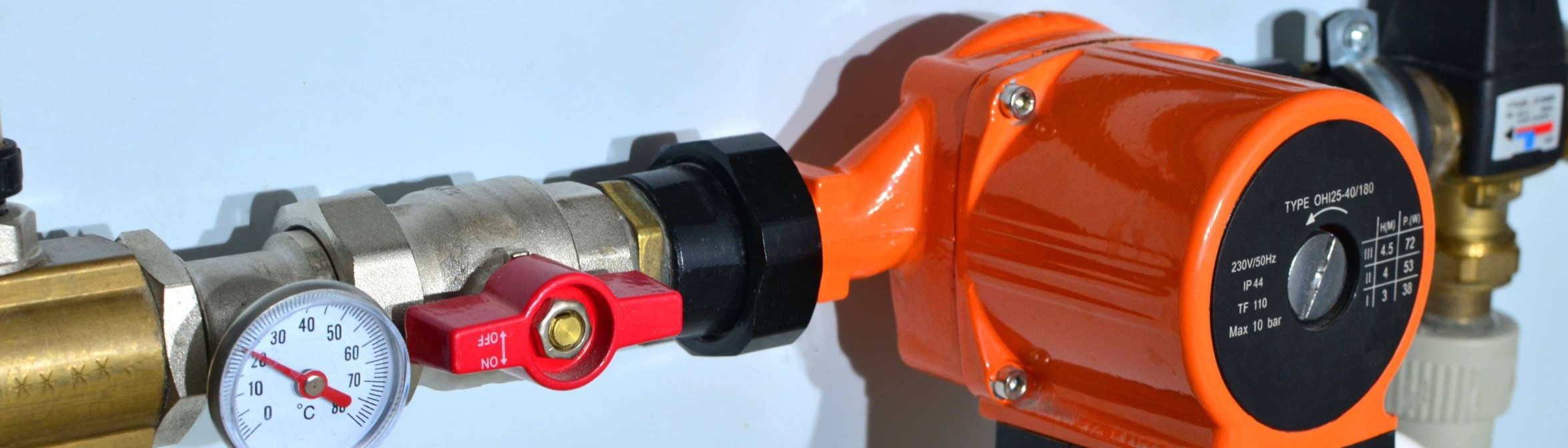

Типы циркуляционных насосов
Все циркуляционные насосы делятся на две основные категории, различающиеся по конструкции и сфере применения:
- С мокрым ротором;
- С сухим ротором.
Насосы с мокрым ротором
В этих моделях ротор двигателя и крыльчатка находятся в перекачиваемой жидкости, которая одновременно служит смазкой и охлаждением. Герметичность обеспечивается сальниковым уплотнением. Такие насосы отличаются:
- Компактностью и малым весом;
- Низким уровнем шума;
- Возможностью врезки непосредственно в трубопровод без массивных креплений.
Идеально подходят для частных домов и квартир площадью до 400 м². Популярным примером являются энергоэффективные модели бренда Willo.
Насосы с сухим ротором
В этих агрегатах двигатель изолирован от перекачиваемой жидкости. Они характеризуются:
- Высокой мощностью и производительностью, способны обслуживать большие здания или несколько квартир;
- Крупными габаритами, требующими стационарного монтажа на раме;
- Повышенным уровнем шума при работе;
- Часто требуют подключения к трехфазной сети (380 В).
Из-за этих особенностей насосы с сухим ротором в основном применяются в промышленных, коммерческих зданиях или крупных централизованных системах отопления.
Критерии выбора насоса
- Производительность (подача): Измеряется в м³/ч или л/ч. Должна примерно в три раза превышать объем теплоносителя в системе. Рекомендуется выбирать модель с запасом в 20-25% от расчетного значения для компенсации потерь и износа.
- Напор (максимальное давление): Способность насоса преодолевать гидравлическое сопротивление системы. Зависит от длины и диаметра труб, количества поворотов и арматуры. Недостаточный напор приведет к перегреву и поломке.
- Габариты и способ подключения: Важны для удобства монтажа в ограниченном пространстве коллекторного шкафа.
- Тип питания: Для большинства частных домов достаточно однофазного насоса (220 В). Трехфазные (380 В) используются реже, для очень мощных систем.
Как рассчитать необходимые параметры
- Расчет производительности (Q):
Q = (0.86 * P) / ΔT, где
P – тепловая мощность контура (кВт),
ΔT – разница температур между подачей и обраткой (обычно 5-10°C для теплого пола).
Для дома площадью 200 м² с теплопотерями 24 кВт и ΔT=10°C: Q = (0.86 * 24) / 10 ≈ 2.06 м³/ч. - Расчет напора (H):
H = (L * R) / 10000 + Z, где
L – общая длина самого протяженного контура (м),
R – удельное сопротивление трубы (Па/м, берется из таблиц для конкретного диаметра и материала),
Z – сопротивление дополнительной арматуры (коллекторы, фитинги, обычно 1-2 м).
Для контура длиной 50 м из полипропиленовой трубы 16 мм (R ≈ 150 Па/м): H = (50 * 150) / 10000 + 1.5 ≈ 2.25 м.
Таким образом, для примера потребуется насос с производительностью около 2.1 м³/ч и напором не менее 2.3 м.
Правила монтажа
Ключевое правило: насос устанавливается между трехходовым (или двухходовым) смесительным клапаном и коллектором теплого пола. Такая схема обеспечивает корректную работу смесительного узла, который подмешивает остывший теплоноситель из обратки в горячую подачу для достижения нужной температуры. Монтаж осуществляется с помощью накидных гаек (американок), идущих в комплекте, что облегчает последующее обслуживание. Вал насоса должен быть расположен горизонтально.
Типичные проблемы и обслуживание
Основная проблема – заклинивание ротора из-за отложения солей жесткости во время простоя летом. При включении двигатель гудит, но крыльчатка не вращается.
Решение: На торце корпуса насоса есть специальная заглушка или шлиц. Ее нужно открутить и с помощью отвертки или ключа вручную провернуть вал двигателя, чтобы сдвинуть заклинившие детали. После этого насос обычно запускается. Если проблема повторяется часто, может потребоваться промывка системы или установка фильтра умягчения воды.
Грамотный подбор, расчет и монтаж циркуляционного насоса – гарантия эффективной, надежной и долговечной работы системы водяного теплого пола.
