При выборе газового котла важно понимать различия в его внутреннем устройстве. Помимо классических моделей с двумя отдельными теплообменниками, существуют агрегаты, в которых функции отопления и подготовки горячей воды объединены в одном сложном элементе — битермическом теплообменнике. Чтобы сделать осознанный выбор, необходимо детально разобраться в его конструкции, принципе действия, а также взвесить все преимущества и недостатки.
Устройство битермического теплообменника: «труба в трубе»

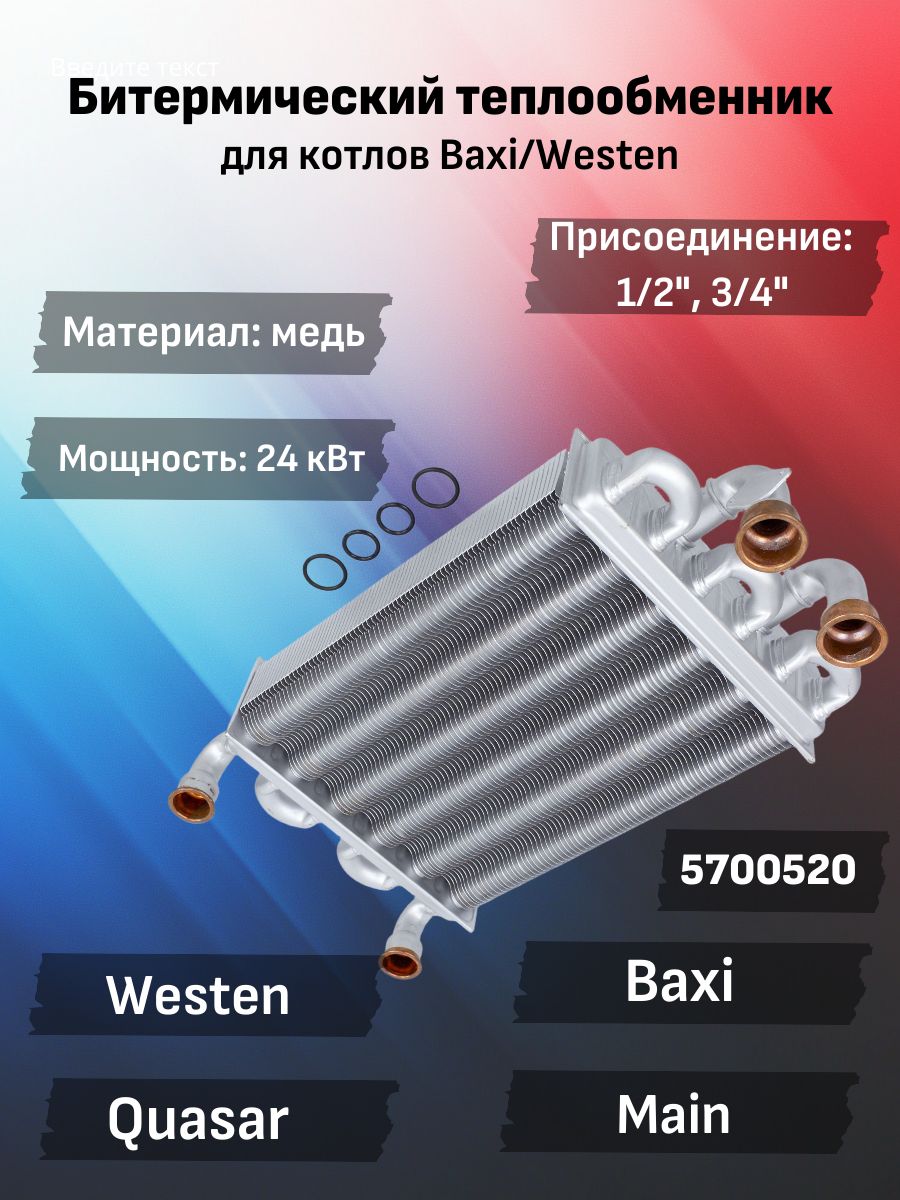

Битермический теплообменник имеет уникальную конструкцию, принцип которой отражен в его неофициальном названии — «труба в трубе». По сути, это два контура, объединенные в одном корпусе. Внутренняя трубка, часто имеющая в сечении ромбовидную форму, предназначена для циркуляции воды системы горячего водоснабжения (ГВС). Пространство между внутренней и наружной трубкой служит контуром для теплоносителя системы отопления. Оба контура спаяны между собой, что обеспечивает эффективный теплообмен, но полностью исключает смешивание жидкостей.
Наружная поверхность теплообменника оснащена пластинчатыми ребрами. Они значительно увеличивают площадь контакта с пламенем газовой горелки, что позволяет максимально эффективно передавать тепло от сгорающего топлива к теплоносителю. Такая интегрированная конструкция делает котел проще, так как отпадает необходимость во вторичном теплообменнике и трехходовом клапане.
Преимущества и недостатки конструкции
Конструктивные особенности напрямую определяют сильные и слабые стороны котлов с битермическим теплообменником.
Ключевые достоинства:
- Высокая эффективность и скорость нагрева. Прямой нагрев пламенем горелки обеспечивает отличный КПД и быстрый выход на заданную температуру, что экономит энергоресурсы.
- Компактность и надежность. Объединение двух функций в одном элементе позволяет создавать более легкие и малогабаритные котлы, идеальные для настенного монтажа. Меньшее количество деталей теоретически снижает риск поломок.
- Простота и экономичность конструкции. Отсутствие дополнительных узлов, таких как вторичный теплообменник и трехходовой клапан, удешевляет производство и упрощает компоновку котла.
Существенные недостатки:
Главный минус — высокая чувствительность к качеству воды. Из-за сложной формы внутренних каналов и высокой температуры в зоне нагрева соли жесткости (известковый налет) откладываются здесь особенно интенсивно. Это приводит к снижению КПД и может вызвать перегрев и повреждение. Второй серьезный недостаток — низкая ремонтопригодность. В случае разгерметизации или сильного зарастания теплообменник чаще всего не ремонтируют, а меняют на новый, что является дорогостоящей процедурой. Поэтому для таких котлов обязательна установка систем фильтрации и умягчения воды.
Битермический vs раздельный теплообменник: прямое сравнение
Раздельный теплообменник, где контуры ГВС и отопления — это два независимых устройства, имеет противоположный набор характеристик. Его главные плюсы — высокая ремонтопригодность (небольшую течь можно запаять) и меньшая чувствительность к жесткой воде, так как контур ГВС обычно имеет более простую форму и работает в щадящем режиме.
Однако за это приходится платить: такие котлы, как правило, более громоздкие, требуют наличия трехходового клапана для переключения между контурами и содержат больше компонентов, что потенциально увеличивает вероятность отказов. Скорость приготовления горячей воды у них часто ниже. Раздельные теплообменники чаще встречаются в напольных котлах большой мощности.
Как работает битермический теплообменник
Принцип работы основан на поочередном обслуживании двух систем. Когда потребности в горячей воде нет, весь теплоноситель циркулирует по внешнему контуру (отопление), нагреваясь от горелки. При открытии крана ГВС трехходовой клапан (или иной механизм) останавливает циркуляцию в системе отопления. Тепло от горелки теперь передается воде, находящейся во внутренней трубке, которая практически мгновенно нагревается и подается потребителю. Такой последовательный режим позволяет котлу фокусировать всю тепловую мощность на одной задаче, обеспечивая быстрый нагрев.
Условия для долгой и эффективной эксплуатации
Установка котла с битермическим теплообменником требует тщательной подготовки. Обязательным условием является качественная водоподготовка. Помимо стандартных фильтров грубой очистки, крайне желательно использовать умягчители воды, чтобы минимизировать образование накипи.
Для поддержания высокой эффективности необходима регулярная профилактическая чистка (примерно раз в 2 года) от сажи и известковых отложений. Эту процедуру лучше доверить специалистам, так как неправильная промывка под высоким давлением или использование агрессивной химии может привести к повреждению тонких стенок и разгерметизации. В случае поломки ремонт часто нерентабелен, и теплообменник подлежит замене.
Итоговое сравнение и выбор материала
При соблюдении условий по качеству воды битермический теплообменник демонстрирует выдающуюся эффективность, компактность и скорость работы. Его основной конкурент — раздельная конструкция — выигрывает в ремонтопригодности и неприхотливости, но проигрывает в габаритах и иногда в скорости нагрева.
Важную роль играет и материал. Битермические теплообменники чаще всего изготавливают из меди, которая обладает отличной теплопроводностью и коррозионной стойкостью, что и позволяет делать их компактными. Раздельные теплообменники для контура ГВС часто выполняют из нержавеющей стали, которая менее подвержена коррозии, но имеет худшую теплопередачу. Таким образом, выбор между битермическим и раздельным теплообменником — это компромисс между высокой эффективностью и компактностью с одной стороны, и ремонтопригодностью с устойчивостью к жесткой воде — с другой.
