При организации видеонаблюдения ключевым решением становится выбор типа камер. Несмотря на растущую популярность цифровых IP-решений, аналоговые технологии, такие как AHD, сохраняют свою актуальность благодаря ряду преимуществ, особенно при модернизации существующих систем.
Что такое AHD-камера и как она работает
AHD-камера — это устройство, передающее аналоговый видеосигнал высокого разрешения. Эта технология представляет собой эволюцию классического телевизионного стандарта, но использует прогрессивную развертку вместо чересстрочной, что позволяет достичь качества изображения до 1080p (Full HD).
Принцип работы основан на высокотехнологичных КМОП-матрицах. Современные модели успешно справляются с традиционным для таких матриц высоким уровнем шума. Сигнал с матрицы в цифровом виде поступает на процессор, где раздельно обрабатываются яркость и цвет, применяются алгоритмы шумоподавления, что в итоге дает четкую картинку. Затем цифровой сигнал преобразуется в аналоговый (через ЦАП) и без потерь передается по коаксиальному кабелю на расстояние до 500 метров.
Важное преимущество — стабильное качество изображения как днем, так и ночью. Этому способствует ICR-фильтр (инфракрасный), который днем отсекает лишнее ИК-излучение, а ночью отключается, позволяя камере работать в режиме ИК-подсветки. Главная техническая особенность AHD — отсутствие компрессии видеопотока.
Стандарты и технические характеристики AHD
Все AHD-камеры можно разделить на устройства для внутреннего и внешнего (уличного) использования. Последние имеют усиленный, защищенный от влаги и пыли корпус. По разрешению и версии стандарта выделяют три основные категории:
AHD-L (Стандарт 0.8)
Неофициальная версия с максимальным разрешением 960×576 пикселей. Использует улучшенное цветовое кодирование для повышения четкости. Важный нюанс: при подключении к старому оборудованию стандарта D1 изображение может стать черно-белым.
AHD-M (Стандарт 1.0)
Обеспечивает HD-качество с разрешением до 1280×720 (1 Мп). Передача данных возможна только по коаксиальному кабелю.
AHD-H (Стандарт 2.0)
Современный стандарт, поддерживающий Full HD (1920×1080, 2 Мп) и скорость до 30 кадров в секунду. Совместим с устройствами разрешением от 720p до 1080p.
Все перечисленные типы камер могут подключаться к совместимому аналоговому видеорегистратору.
Как выбрать подходящую AHD-камеру
Первое и часто решающее преимущество AHD перед IP — более низкая стоимость при сравнимом качестве картинки. Выбор между стандартами 1.0 и 2.0 зависит от требуемой детализации изображения.
Второй ключевой фактор — конструктивное исполнение, определяющее сферу применения:
- Миниатюрные: малозаметны, идеальны для квартир и частных домов.
- Купольные: монтируются на потолок, скрыты тонированной полусферой, что делает направление обзора незаметным.
- Корпусные: часто оснащаются сменными объективами, предназначены для производственных и торговых помещений.
- PTZ-камеры: поворотные уличные модели. Сигналы управления передаются по тому же коаксиальному кабелю, что и видео, что упрощает монтаж.
Фокусное расстояние и угол обзора: эти параметры взаимосвязаны. Чем меньше фокусное расстояние, тем шире угол обзора, но меньше дистанция уверенного распознавания. Например, объектив 2.5 мм дает угол 120°, но распознать человека можно лишь с 2 метров. Объектив 12 мм сужает угол до 25°, но увеличивает дистанцию до 12 метров.
Другие важные параметры:
- Чувствительность: для круглосуточной работы должна быть не ниже 0.01 лк.
- Уровень шума: для жилых и офисных помещений выбирайте модели с шумом не более 45–48 дБ (учтите, что более тихие камеры часто дороже).
AHD vs IP: ключевые отличия
Выбор между аналоговой и цифровой технологией зависит от конкретных задач. Основные различия представлены в таблице:
| Параметр | IP-камера | AHD-камера |
| Тип сигнала | Цифровой | Аналоговый |
| Задержка сигнала | До 1 с (иногда больше) | Практически отсутствует |
| Дальность передачи по кабелю | До 100 м (витая пара) | До 500 м (коаксиал) |
| Тип кабеля | Витая пара, оптоволокно | Коаксиальный |
| Передача питания (PoC) | Есть (PoE) | Нет (требуется отдельный провод) |
| Стоимость системы | Выше | Ниже |
| Дополнительное сетевое оборудование | Требуется (коммутатор) | Не требуется |
Обе технологии эффективны. При выборе ориентируйтесь на следующие критерии:
- Дистанция: до 100 м — можно рассматривать IP, 400–500 м — предпочтительнее AHD.
- Масштаб системы: для объединения большого числа камер в сложную сеть удобнее IP.
- Модернизация: если есть проложенный коаксиальный кабель, выгоднее использовать AHD.
- Стабильность: если критически важна нулевая задержка изображения, выбирайте AHD.
Современные гибридные видеорегистраторы позволяют создавать системы, совмещающие оба типа камер.
Плюсы и минусы AHD-технологии
Преимущества:
- Простота установки и настройки (plug-and-play).
- Стабильный сигнал без зависаний и задержек.
- Легкая интеграция в старые аналоговые системы и совместимость с ними.
- Более низкая стоимость по сравнению с IP-аналогами.
Недостатки:
- Восприимчивость к электромагнитным помехам (хотя современные стандарты минимизируют этот риск).
- Не является самостоятельным устройством — для записи обязательно требуется видеорегистратор.
- Ограниченный функционал по сравнению с сетевыми IP-камерами (например, в аналитике).

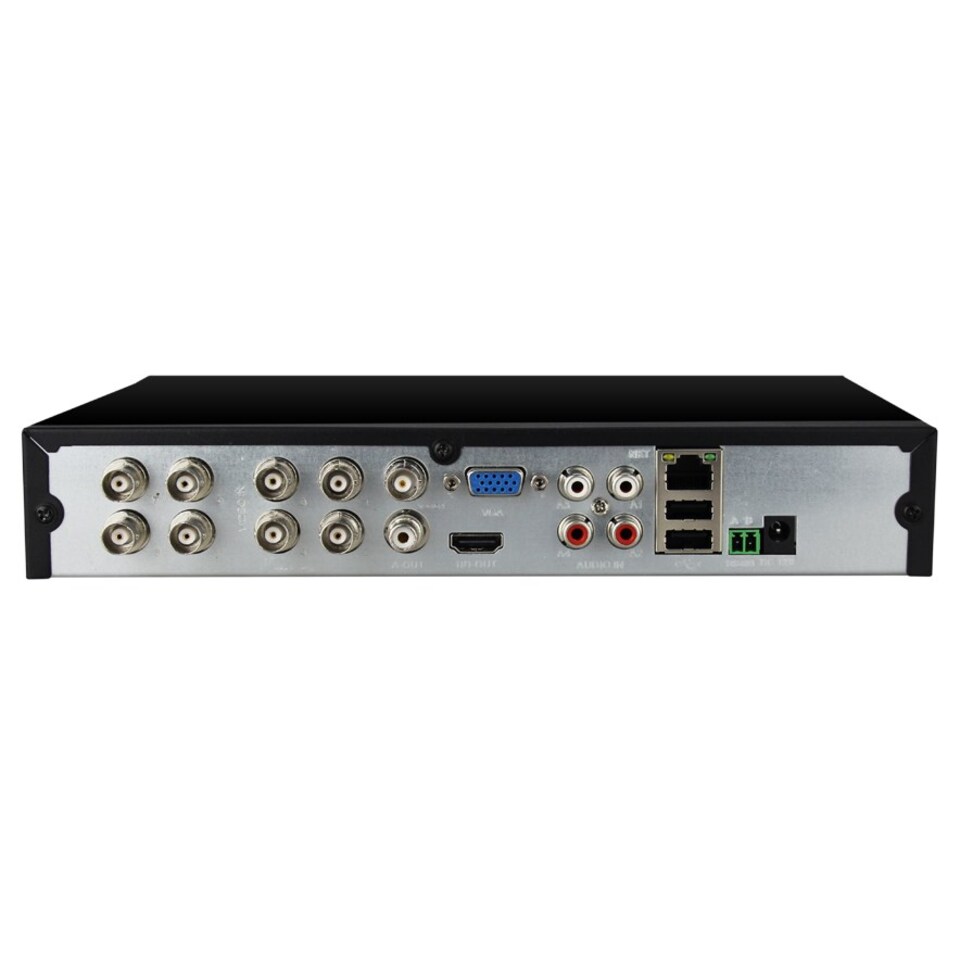

Схема и особенности подключения к регистратору

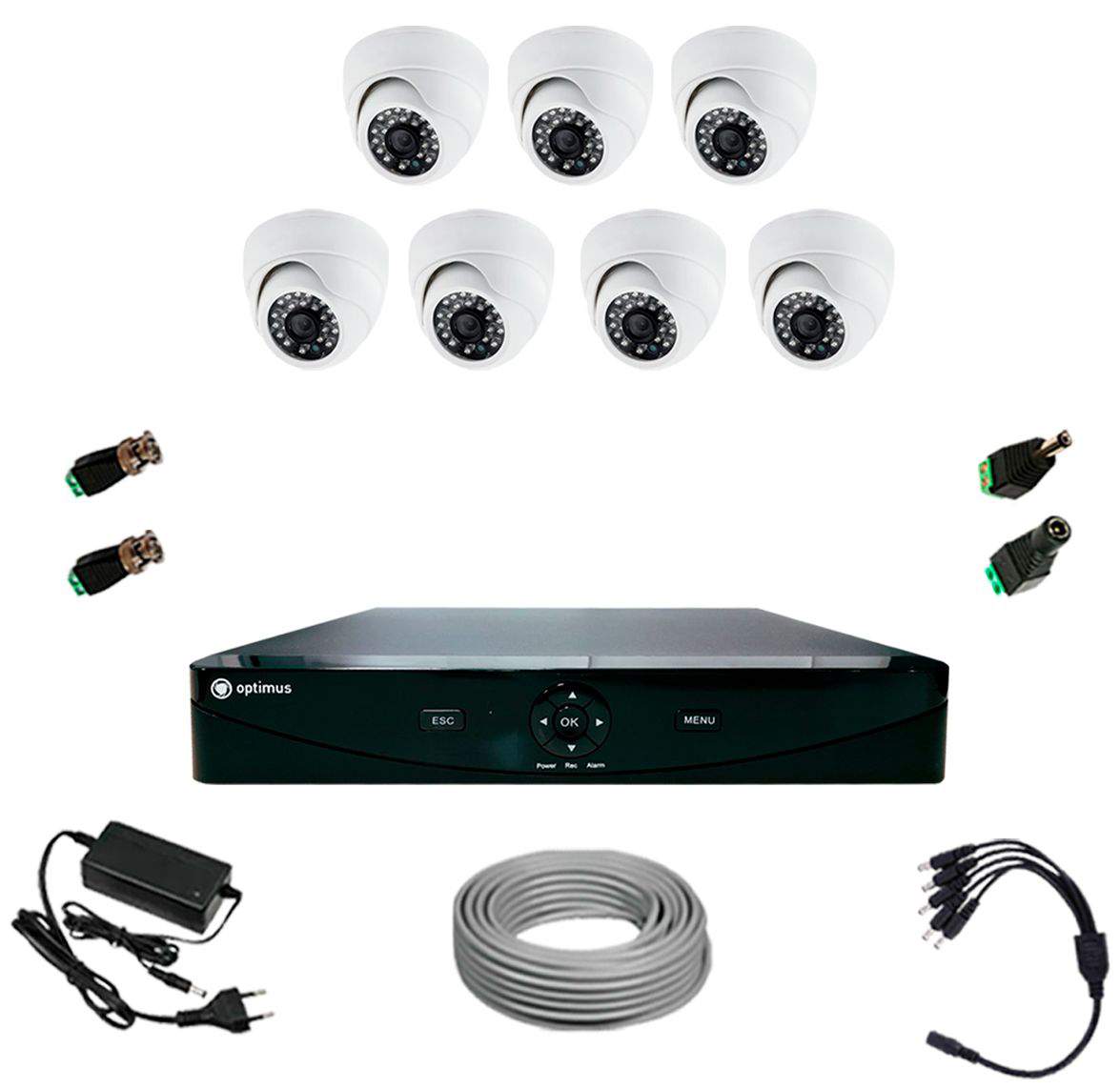

Типовая система видеонаблюдения на базе AHD включает:
- Камеры (места установки планируются заранее).
- Аналоговый или гибридный видеорегистратор с жестким диском (рекомендуется от 1 ТБ, так как несжатое видео занимает много места).
- Коаксиальные кабели (например, РК-75) и провода для питания.
- Защитное оборудование (модульный разрядник от скачков напряжения).
- Разъемы (BNC) и клеммы для подключения.
Главное отличие монтажа от IP-систем — отсутствие необходимости в сетевых настройках. После физического подключения кабелей и подачи питания камеры сразу начинают передавать изображение на регистратор.
Популярные производители AHD-оборудования
Dahua: мировой лидер в производстве систем видеонаблюдения. Предлагает широкий ассортимент AHD-камер для любых задач, включая модели со встроенным микрофоном.
Division: известный производитель, предлагающий качественные аналоговые камеры, часто с поддержкой нескольких стандартов (AHD, TVI, CVBS), что обеспечивает высокую совместимость.
Neostar: разработчик комплексных решений для видеонаблюдения. Отличается наличием функций улучшения изображения в своих камерах.
Partizan: английский бренд, предлагающий, в том числе, роботизированные (PTZ) AHD-камеры и совместимые регистраторы.
